Paso 2: Conexión del circuito
1) 4 x 4 pines del teclado 1-8 están conectadas a D2-D9 pines de Arduino. Si consigues respuesta incorrecta desde el teclado, tal vez porque se conecta en el orden inverso. Tomar nota de esto.
2) SIM 900A GSM módulo RX y TX están conectadas a D11, D10 respectivamente. Utilizamos estos pines como software serial. TIERRA de GSM se conecta a GND de Arduino.
3) uso 9V 2A adaptador como fuente de alimentación al módulo GSM. 2a se prefiere sobre 1A clasificada a adaptador. El mismo puede utilizarse para alimentar el Arduino también. Su deseo.
4) el módulo de relé de 5V se conecta al pin de D12. y LED de estado de "Ocupado". Elegir sabiamente el relé (generalmente capaces de cambiar a 24V DC / 240V AC 5A valorar).

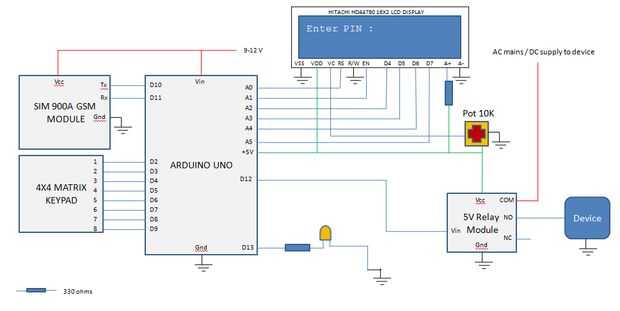

5) interfaz de la pantalla LCD como en el diagrama de circuito.
Estás listo para ir!
Nota: El Led en el pin 13 se conecta de manera inversa en el diagrama del circuito. Conecte el positivo del Led en el Vcc del arduino y la negativa a D13 a través de la resistencia.
