Paso 3: Diseño del marco
Lo primero en su diseño que debes hacer es averiguar cuánto espacio necesitará en el centro. Algunas de las cosas en el centro pueden variar de la ESC, receptor RC, tablero de control y la batería. Todo depende de cómo desea espaciar y arreglar su avión.

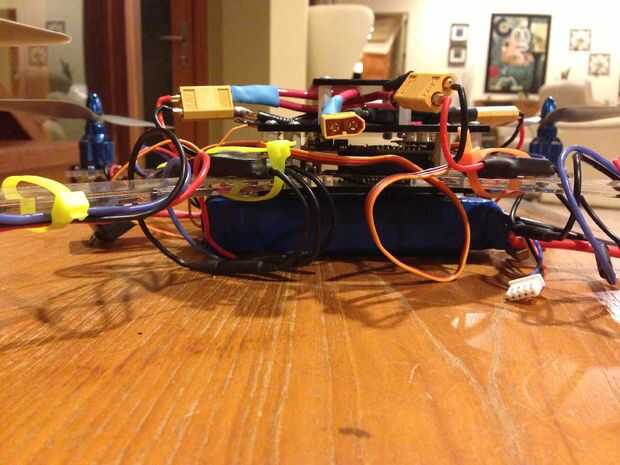

Para mi diseño usé velcrow en la parte inferior para mantener la batería conectada a la torre. A continuación, añade el piloto automático y tienen esa área alrededor de un 1/8 de espacio libre. Nivel siguiente fue donde el PDB. Y finalmente en la parte superior fue el RC receptor. Centro de Myhe de la mina fue cortar utilizando acrílico negro 1/4 de pulgada.
Cuando su brazo plano de dibujo hay tres cosas principales que usted necesita saber cuando usted corta los brazos para montaje y darte el mejor rendimiento.
Primero: agregar la bancada y averiguar donde tienes que poner los tornillos. Esta es una de las principales cosas que hacer porque aunque uno de los tornillos es un poco apagado puede traqueteo el motor fuera completamente.
Segundo: para la longitud del brazo dan a su auto el tamaño de la hélice de la mitad de lo quadcopter. Ejemplo. Desde el centro de la torre medir punta a punta en la hélice y es donde irá el motor.
Tercero: Asegúrese de darse algo de espacio cuando conecta el centro del quad a los brazos.
Para cualquiera de estas piezas si hacerlo con el cortador láser siente libres y grabamos el nombre! Y usted puede pedir prestado algunos de mis archivos que he usado para mi corte.
Para los dibujos "Brazo Final" es sólo un brazo si quiere hacer un tricopter o un octacopter. "Centro de final de la torre" es las dos placas que están entre los brazos y piloto automático. "Lámina superior" es donde el PDB es ayuda y tiene algunas calcomanías y un lugar fácil de llevar.
Los archivos son también de un material muy fuerte del brazo. Tengo un archivo de brazo muy áspero de la caja donde simplemente imprime una caja, pero se ha fracasado con estos motores porque los motores son poco de gran alcance para él.
