¿Cerebro del robot: Construir una sola computadora de tablero en una noche (5 / 11 paso)

Paso 5: Alambre hasta la cabecera de la serie

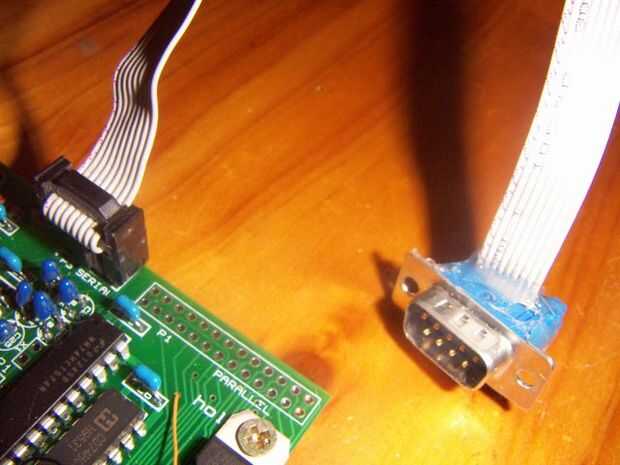

El encabezado en el tablero está diseñado para ir a un cable de cinta IDC 9 vías y luego a un D9 macho enchufe. El único truco es que la cabecera 10 forma está diseñada para tomar el cable de cinta de 10 vías. Si se utiliza cable de 9 vías hay un hueco para el cable faltante. He hecho un primer plano para ayudar a clarificar esto. Si usted alambre derecho luego pin 1 de la Junta va a pin1 en la D9. Pin 5 en el D9 debe conectar a tierra en el tablero. Si los dos están conectados el resto de los cables va a estar bien también.

Alambre 1 está a la izquierda de ambos puntos de vista del cable de cinta. Se puede utilizar cable de cinta con los colores si quieres.

Las cosas sucias en el conector IDC están pegamento caliente del derretimiento. Probablemente no es necesario pero hace cosas un poco más fuertes.
