Centro de información de 1990 mustang GT

*** actualización: v3.6 incluye correcciones a tiempo y RTC para mostrar antes de cerradura de la señal GPS ***

SIGUIENTE: conectar y calibrar el sensor de temperatura del exterior ***

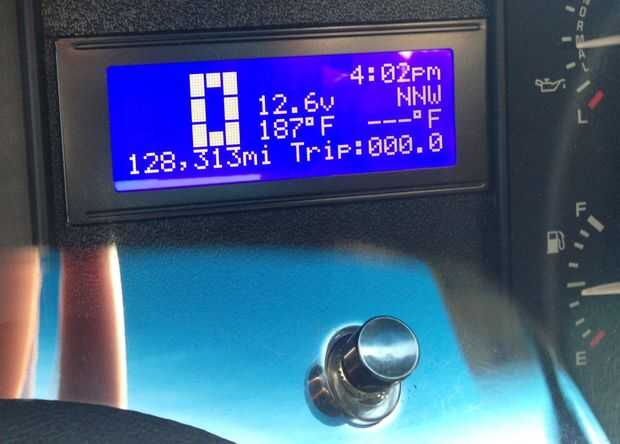

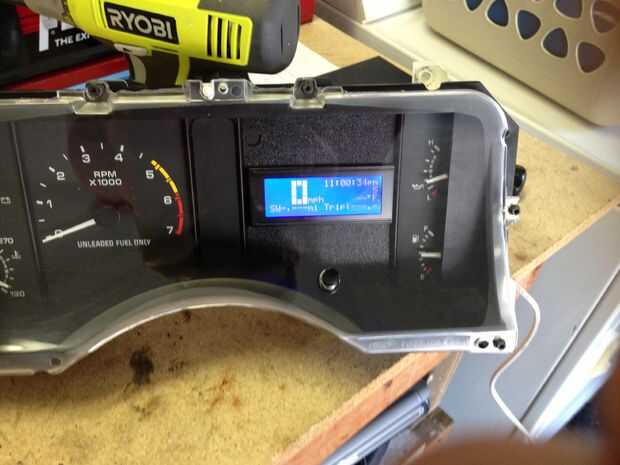

Este proyecto de Arduino utiliza un 20 x 4 LCD instalado en lugar de mi velocímetro común para mostrar información útil similar a esta:

▀▀█ ▀▀█ 12:34 am
█▀▀ ▀▀█ 12.3v NNE
█▄▄ ▄▄█ 200 F ° 86° F
123.456 mi viaje: 123,4

-La velocidad, el tiempo y la partida se actualizan por el módulo GPS.
-El voltaje de la batería es tomado directamente de la batería del coche usando un divisor de voltaje para convertir 0-15VDC en a 0-5VDC hacia fuera.
-La temperatura del motor se calcula a partir de una entrada desde el sensor ECT (temperatura del refrigerante del motor) stock de 0-5VDC. Esta información también se utiliza para cambiar el ventilador de refrigeración eléctrico en 200 grados F y en 190 grados F con un relé de bobina de 5V controla un solenoide resistente bajo el capó.
-La temperatura exterior se toma de un DS18B20 sonda temp serie montada en la parte delantera del vehículo detrás de la cubierta del parachoques.
-Los valores del odómetro y el tripmeter se almacenan en la RAM (NV) de un módulo RTC. Un interruptor de reset pulsador momentáneo está montado en la localización común para restablecer el contador de viaje.

************************
Porciones de este programa fueron copiadas de o inspiradas por el texto siguiente:

Fuente número grande del LCD:
Hifiduino
http://hifiduino.blogspot.com/

Programa general de estructura y codificación del odómetro/cuentakilómetros de viajes:
Kurt Schulz' Scooterputer
http://www.janspace.com/b2evolution/Arduino.php/2010/06/26/scooterputer

Macro de convertidor de 8 bits de Tom Torfs:
http://bytes.com/topic/c/Answers/216333-Binary-Constant-macros

*************************

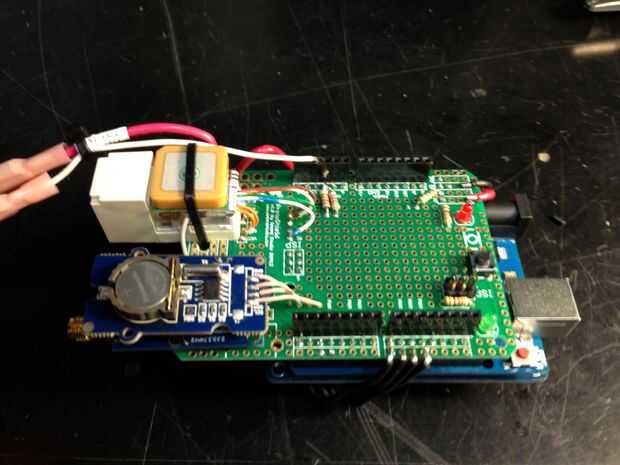

Hardware:

Arduino UNO R3
http://www.Amazon.com/Arduino-uno-Board-DIP-ATmega328P/DP/B006H06TVG

Módulo GPS de SainSmart
http://www.Amazon.com/SainSmart-Aircraft-Controller-MEGA2560-Duemilanove/DP/B009YDK6NA

Antena GPS 3V SMA de montaje magnético
http://www.Sparkfun.com/products/464

Seeed STR104B2P Protoshield
http://www.RadioShack.com/Product/index.jsp?productId=13297702

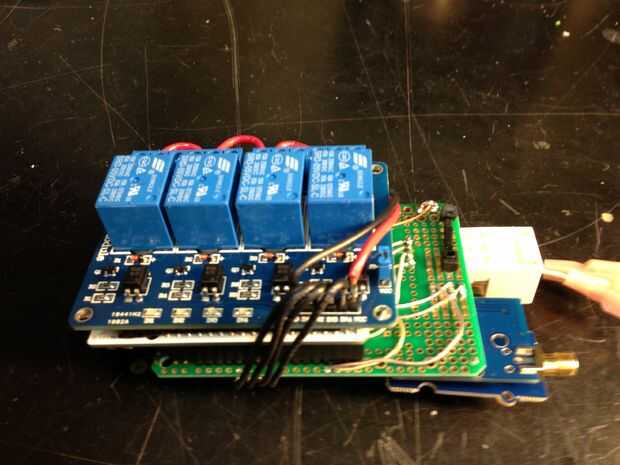

Módulo de relé de 5V 4-canal de SainSmart
http://www.Amazon.com/SainSmart-4-Channel-Relay-Module-Arduino/DP/B0057OC5O8

Reloj en tiempo real (RTC)
http://www.Amazon.com/Real-Time-Clock-RTC-for-Arduino/DP/B00ATRD4OS
