Paso 2: Construya los circuitos
Lado de 9 voltios

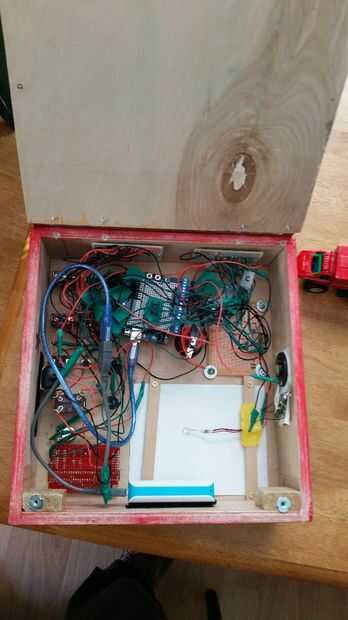

Los LEDs con los interruptores eran bastante sencillos. Sin embargo quería un "brazo principal" interruptor participarían el lado de la batería de 9V, así como la fuente de alimentación de Arduino al mismo tiempo. Tengo un interruptor de palanca doble polo sola y cubierta con uno de ésos interruptores de tirón-para arriba rojo para protegerlo de una activación accidental. (Además, la caja no se cierra si se gira el interruptor, así que no olvide apagarlo.)
Así, la batería de 9V tiene un cable positivo que va al interruptor, que luego sigue un LED verde para indicar que está encendido. Los 3 interruptores que controlan los LEDs rojos y los interruptores de 3 empuje son solo cableado en paralelo, a través de uno de los tableros de perf de Adafruit. Realmente soldar el cable de positivo de los LEDs rojos a los interruptores, porque hieren encima de estar tan cerca juntos. Los LED rojos tienen resistencias de 200 ohm, y los empujadores tienen sus propias resistencias internas, sin necesidad de añadir más resistencia a los.
Lado de Arduino
La potencia para el Arduino viene de un cargador de teléfono portátil iPanda. Traté alimentar el Arduino con una batería de 9V pero no parece ofrecer suficiente jugo. He leído en línea en alguna parte que usted puede usar los cargadores de teléfono así que intenté hacia fuera. (Básicamente enchufe el cable de USB de Arduino que normalmente iría en su computadora, en el cargador). Tuve que sacrificar a un cable de extensión USB. Corté el cable de extensión, corría el cable rojo por el maestro, reconectar los cables de tierra negra y cortada de los cables de datos blanco y verde. Funciona como un encanto! No estoy seguro de cuánto tiempo durará esta batería, pero se supone que proporcionan 2300 horas mA, así que debe ser una buena cantidad de tiempo.
El potenciómetro (a través de Arduino) controla los LEDs de tablero de arranque gráfico. Este tablero de Sparkfun, tiene 3 LED 10 gráficos de barras que se sueldan en una tarjeta, roja, amarilla y verde.

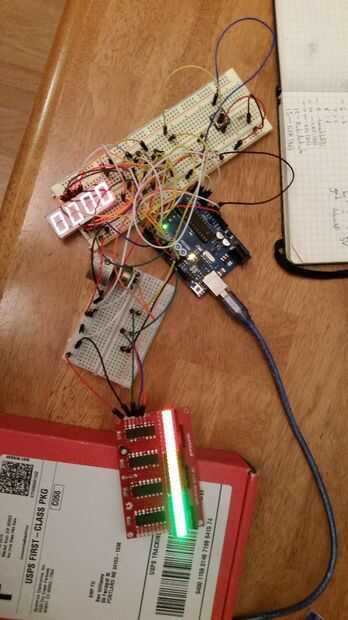

El pulsador es conectado en el Arduino para controlar el temporizador y el temporizador de pantalla de 7 segmentos se suelda a una placa perf. Todos los cables del display 7-seg ir a uno de los tableros soldable de Adafruit. Los pernos de segmento todos tienen una resistencia de 100 ohm, y los pernos de 4 dígitos se acaba de conectar directamente en el Arduino. Es un display de cátodo común, por lo que cuando el voltaje es bajo para los pernos de dígitos, que enciende los dígitos.
Hay también un LED que está conectado a un pin analógico en el Arduino. Este LED va detrás de la transparencia de fotos del lanzamiento de la lanzadera, que se pone sobre la hoja del plexiglás. Resultó ser demasiado transparente, por lo que coloca una hoja de papel blanco detrás del plexi. Cuando el contador llega a 0, el LED se activa y tipo de parece el motor de la lanzadera está despegando.

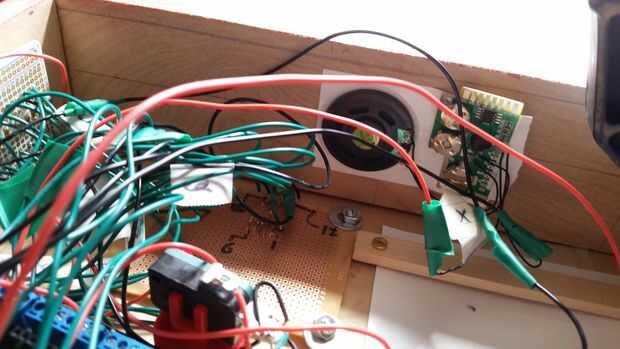

Por último, utilicé un chip de audio de una tarjeta de felicitación registrable para reproducir un sonido cuando el temporizador llegue a 0. Pensé que sólo sería capaz de reproducir un archivo de sonido, pero resulta que por alguna razón, si pongo varios archivos en el chip, el arduino jugará uno diferente cada vez! Así que puse 4 archivos mp3 de allí, descargado del sitio web de la NASA. Son todos bytes de sonido varios de los lanzamientos del Discovery. El chip vino con un botón que se supone que el audio. He recortado el botón de apagado y ponga el cable positivo en el Arduino y el otro cable a tierra. Cuando el contador llega a 0, el Arduino envía un pequeño pulso en el cable positivo, simulando una pulsación de botón y activar el audio.
