Cefalópodo de papel LED (4 / 5 paso)

Paso 4: Cinta conductora y batería

Cinta conductora

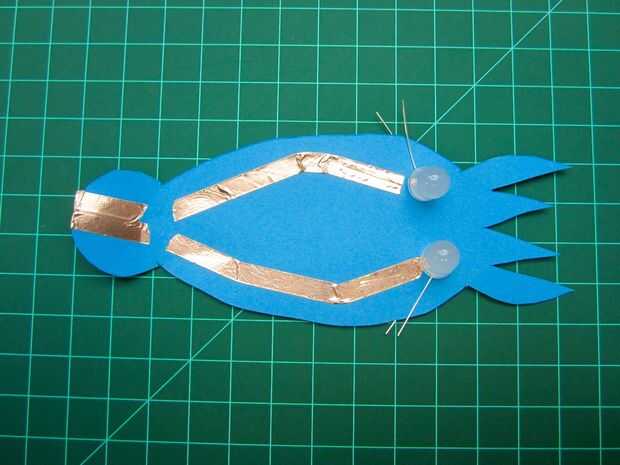

Frente

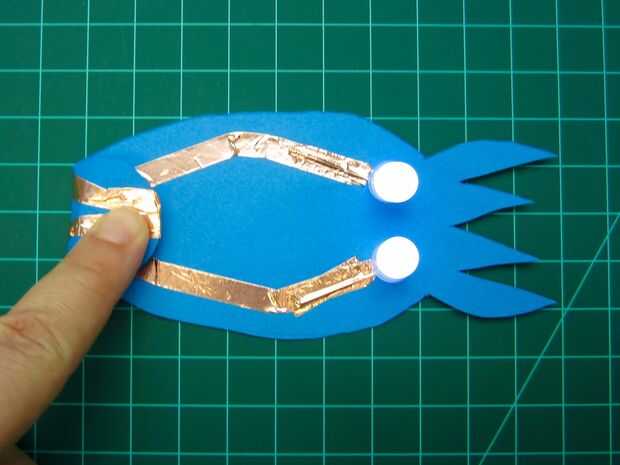

En la parte delantera de su cefalópodo Coloque una tira de cinta de cobre conductora de los LEDs hacia abajo los lados del cuerpo hacia la pestaña de la batería como se muestra. No extienda la cinta la ficha. Funcionará mejor si las dos tiras de cinta están tocando en el centro.

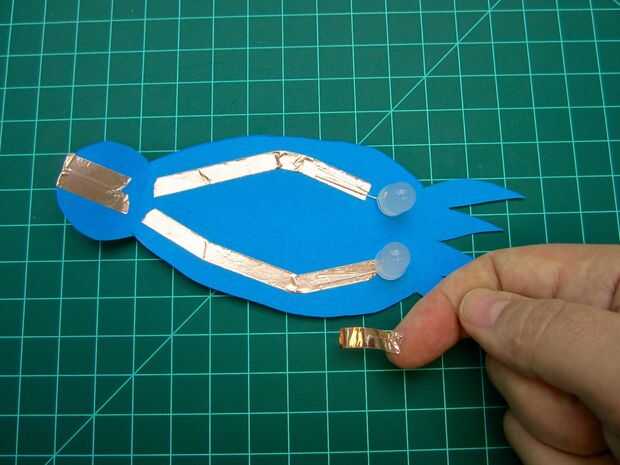

Doblar las patas del LED en la parte trasera por lo que son en la parte superior la tira de cobre. Coloque una tira de 1/2 pulgada de cinta de cobre. Hacer un sándwich de cobre apretado alrededor de la pata del LED para asegurar una buena conexión.

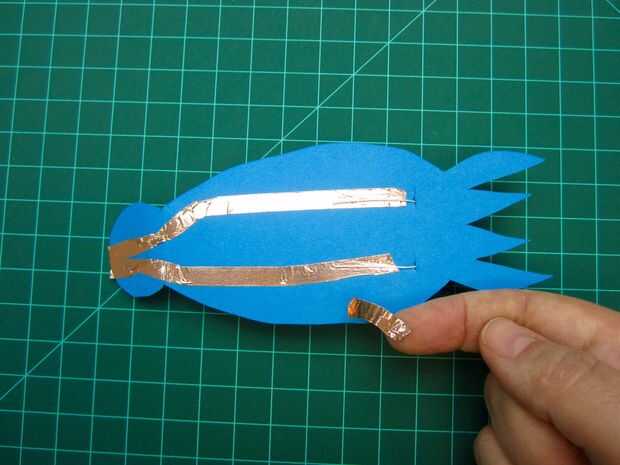

Atrás

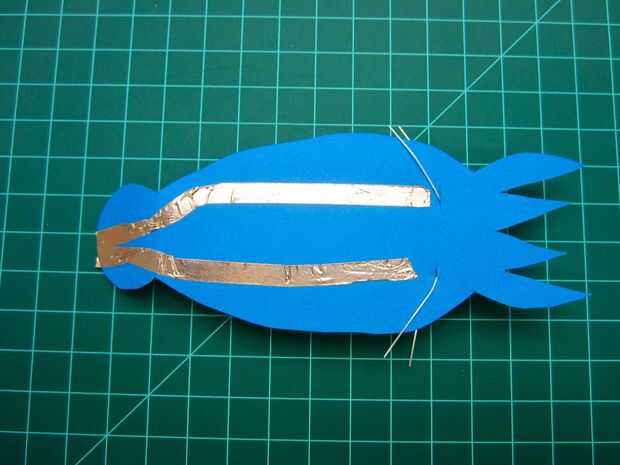

Ejecutar una tira de cinta de cobre conductor de LED, a lo largo de cada lado del cuerpo y hacia arriba y sobre la lengüeta de la batería como se muestra. Tiras continuas de uso uno, esto asegurará la buena conductividad eléctrica. Si la cinta se rompe, eliminarlo y empezar de nuevo. No extienda la cinta hasta ahora toca las primeras tiras en la parte delantera, como esto se corta el circuito.

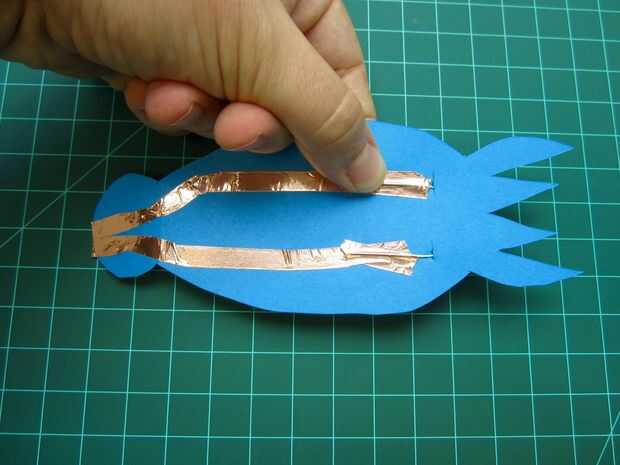

Doblar las patas del LED en la parte trasera por lo que son en la parte superior la tira de cobre. Coloque una tira de 1/2 pulgada de cinta de cobre. Hacer un sándwich de cobre apretado alrededor de la pata del LED para asegurar una buena conexión.

Batería

Ahora usted está listo para probar tu circuito! Para LED blanco recomendamos utilizar dos CR2032 apilados uno encima del otro (misma orientación), hará más brillante. LEDs de color amarillo o rojo sólo una batería es necesaria.

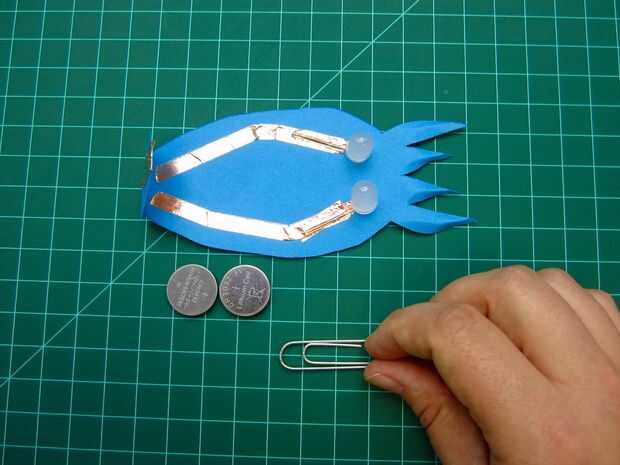

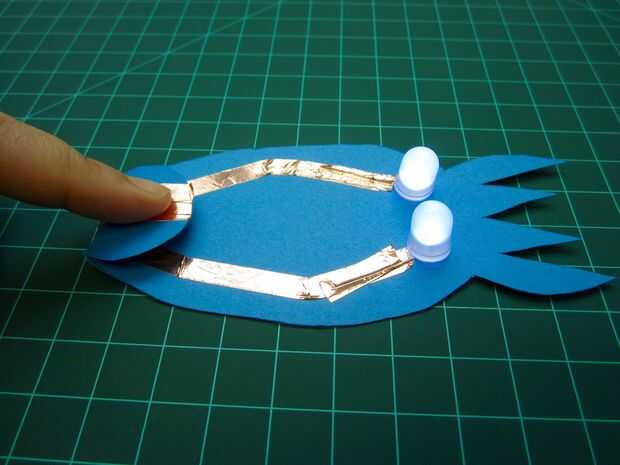

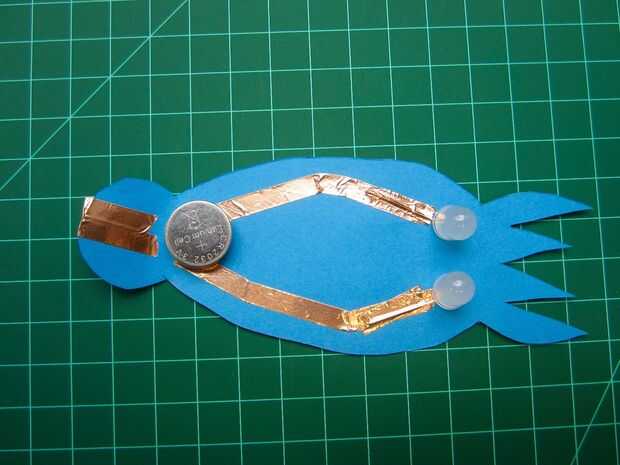

Coloque las pilas CR2032 justo debajo de la pestaña de la batería y doble la pestaña en la parte superior. Asegúrese de que el final de todas las 4 piezas de cinta de cobre se tocar las pilas. Si el circuito está funcionando ambos LEDs se iluminarán. Si ninguno de los dos luces voltear las pilas y vuelva a intentarlo.

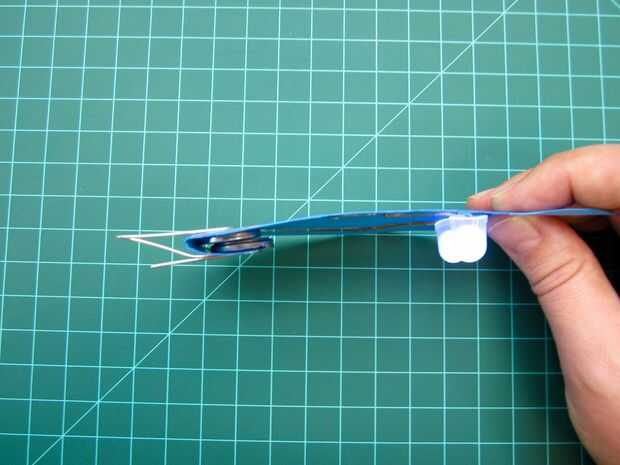

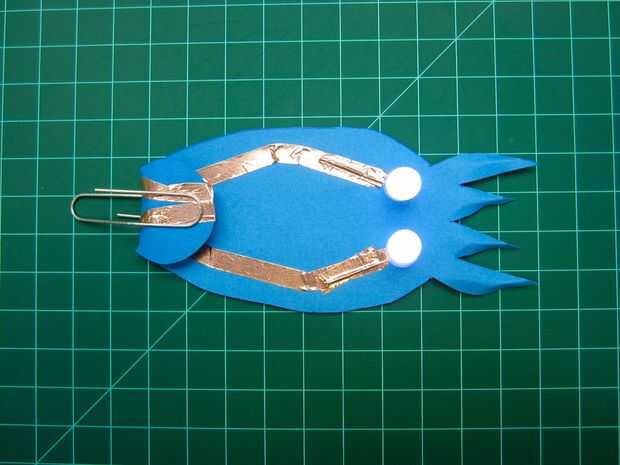

Doblar un clip en un triángulo como se muestra y deslícelo alrededor de las pilas. Esto mantendrá en su lugar.

Si sólo una luces de LED, una de dos cosas pueden ser el problema

1. La cinta de cobre no es segura alrededor de las patas del LED. Pulse a su alrededor y vea si usted puede conseguir el LED que ofendía a la luz.
2. Uno de su LED es al revés. Despegue la cinta de las patas del LED y del interruptor que se inserta a través del papel.
