Caso del iPhone 4 con devanadera del auricular en Autodesk 123D (3 / 6 paso)

Paso 3: Hacer un recorte para los botones de timbre y volumen

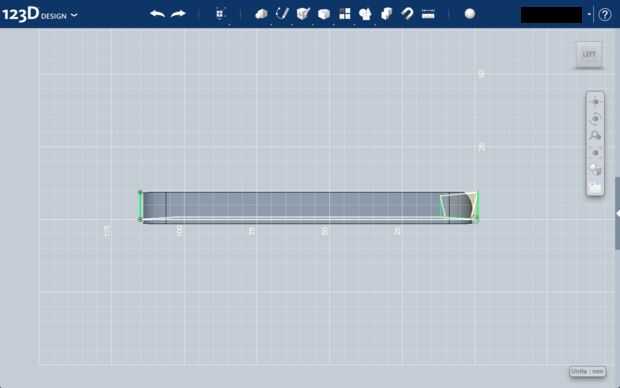

a continuación, vamos a crear un agujero para los botones de timbre y volumen. Gire el cubo de vista para el lado de la caja donde estos serían en un iPhone. En el menú "Dibujo", haz clic en "Proyecto" y seleccione la parte exterior de la parte mencionada del caso para el bosquejo nuevo. Entonces, proyecto de la parte plana de la parte interior del lado de lo que sería el botón de reposo/activación y la parte de la caja que trasera del iPhone va a tocar.

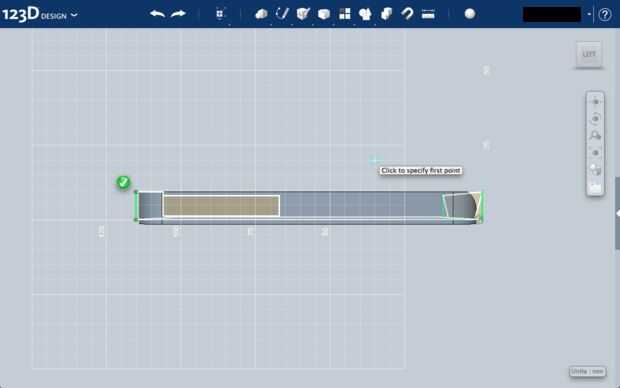

En "Bosquejo," haga clic "Polilínea" y seleccione el punto superior de la línea vertical sólo que creamos con el "proyecto". Mueva el ratón hacia la derecha y tipo 9,17 mm en el cuadro de diálogo, asegúrese de que la línea es completamente horizontal y haga clic en, luego, mover el cursor hacia abajo, haciendo que la línea esté completamente vertical y tipo 1,27 mm en el cuadro de diálogo y haga clic en. Mover el cursor a la derecha, manteniendo la línea totalmente horizontal y tipo 38.92 en el cuadro de diálogo y haga clic en. Mover el cursor hacia abajo, manteniendo la línea completamente vertical y tipo 6,8 mm en el cuadro de diálogo y haga clic en. Mover el cursor hacia la izquierda manteniendo la línea totalmente horizontal y tipo 38,92 mm y haga clic en. Mueva el cursor hacia arriba manteniendo la línea completamente vertical y tipo 6,8 mm y haga clic para completar el rectángulo.

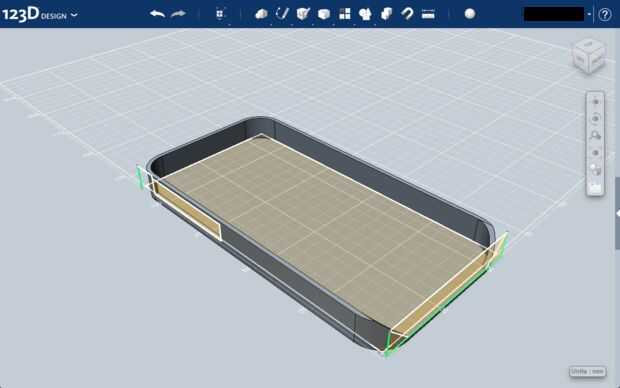

En "Construir", "Extrusión", haga clic en y seleccione el rectángulo que acaba de crear. Tipo-25 mm en el cuadro de diálogo, asegúrese de que la extrusión se sustrae de la caja. Pulse "Enter"
