Paso 2: Hacer un corte para los altavoces y puerto de carga
![]()
![]()

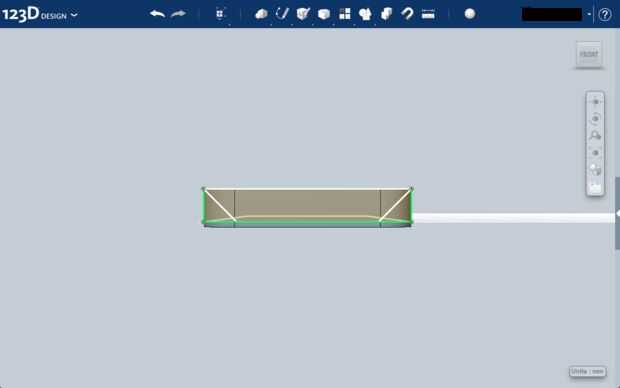

Gire el cubo de vistas en la parte superior derecha para que pueda ver en uno de los lados más pequeños del caso. Este lado será donde se sentará el extremo del teléfono con los altavoces y puerto de carga. En el menú "Dibujo", haz clic en "Proyecto" (el elemento más a la derecha). Seleccione el lado elegido para el nuevo bosquejo y haga clic en la parte inferior del interior de la caja (donde se sentará detrás del iPhone), el pedazo plano del interior del lado izquierdo de la caja (donde serán botones de timbre y el volumen del iPhone) y el pedazo plano del interior de la derecha de la caja. Presione "Enter". En el menú "Dibujo", haz clic en "Polilínea" y seleccione uno de los puntos de las líneas creadas con el comando de "Proyecto" para editar ese esbozo. Seleccione el punto superior derecho y mueva el ratón abierto a la izquierda a punto para hacer un rectángulo superior. A continuación, seleccione la superior izquierda punto otra vez. Esta vez, presione la tecla "Tab" para que pueda entrar 45 en el cuadro de diálogo que se establece el ángulo de la línea. Vuelva a pulsar "Tab" para que ahora es un símbolo de bloqueo en el cuadro de diálogo ángulo y mueva el cursor para que la nueva línea interseca la línea de fondo con "Proyecto". Hay una pequeña "X" aparecerá en la intersección cuando haces esto. Cuando la "X", haga clic en. Lo mismo para el punto en la parte superior derecha, excepto el ángulo será 135.

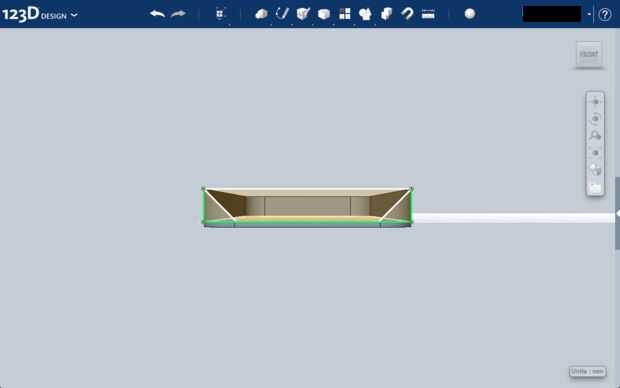

Ahora, en "Construcción", haga clic en "Extrude". Seleccione el trapezoide formado en el bosquejo pasado y en el cuadro de diálogo, escriba-25 mm en el cuadro de diálogo. Asegúrese que la distancia entre el boceto y la posición de en que la extrusión se detendrá roja, lo que significa que la extrusión se reste de la caja, no agregar a él. Si está añadiendo a él, haga clic en el menú desplegable a la derecha del cuadro de diálogo y haga clic en "Cortar". Presione "Enter".
