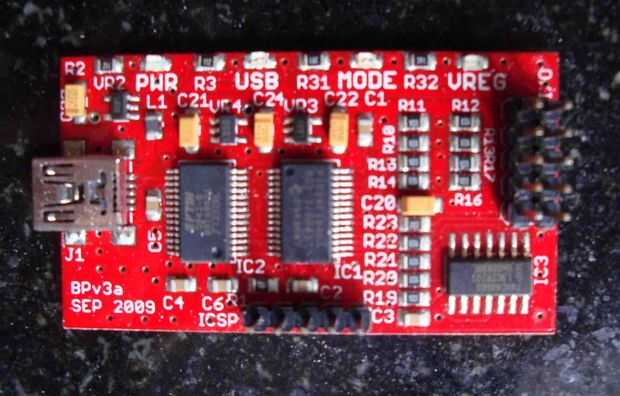

¿Qué es? Su un sniffer de autobús. Puede oler y ejecutar comandos arbitrarios en buses como I2C y SPI, fabricación de prototipos muy fácil.
En sí mismo es muy frágil y necesita alguna protección para que no arrojar todo sobre el lugar. Vi unos láser corte tarjeteros de acrílico en la web y decidió construir mi propio.

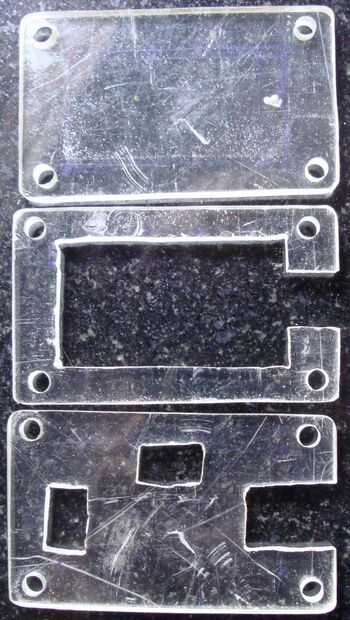

1) cortar tres rectangular de acrílico de tamaño 7,5 cm por 4,5 cms. El bus pirate es 5 cms por 3 cms. Coincidir todos los bordes, archivo liso y mientras les colocando firmemente con un tornillo de banco, perfore cuatro agujeros de 3/16" en las esquinas. Asegúrese de tener suficiente espacio en los bordes, para que el acrílico se mantiene intacto en los bordes.

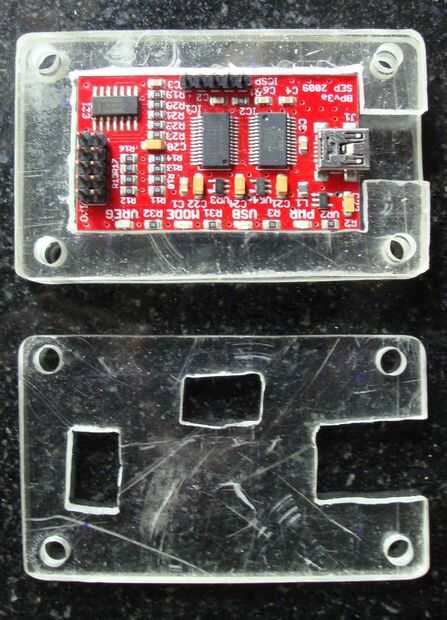

2) tomar la pieza en el centro y cortar una pieza rectangular del tamaño del bus pirate.
3) la pieza superior y ranuras rectangulares en los lugares donde salen las cabeceras del bus pirate.
4) crear ranuras donde se conecta el conector mini USB con el bus pirate.

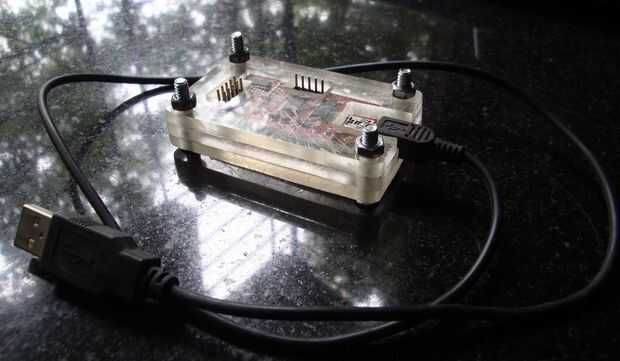

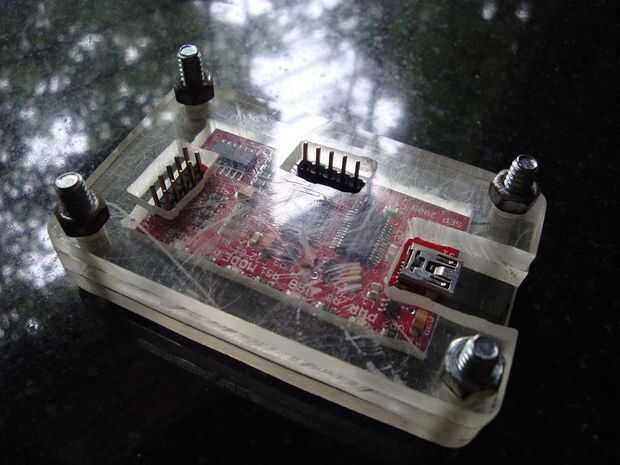

5) haya casi terminado. Inserte los tornillos en los agujeros perforados en las esquinas y luego presentar las esquinas redondas. Luego mantener al bus pirate en la segunda pieza y la capa la tercera pieza superior sobre él y apriete los tornillos. Asegúrese de que usted no no aplastar cualquier contorno mientras aprieta los tornillos.
Costo total de materiales-bajo 100 Rupees/$2.This me tomó unas 4 horas para construir y probablemente necesita mucho más acabado, pero lo hace muy bien el trabajo.
