Paso 4: El ámbito de la construcción
Para obtener instrucciones completas en la construcción de un telescopio como este, recomiendo comprar una copia de El telescopio de Dobsonian por David Kriege y Richard Berry. Sus instrucciones paso a paso fueron invaluables para mí como he construido este ámbito.
Paso uno: el tubo de
Había corté el tubo de 12 pies en media para obtener casa en primer lugar, y una sección de 6 pies era del tamaño adecuado para trabajar con para mi f/5 12.5 pulgadas. La distancia focal del espejo es de 61 pulgadas. (Técnicamente, debería haber sido 62,5 para un f/5 de 12,5 pulgadas, pero cuando el espejo tenía una nota en la parte posterior que la distancia focal era de 61 pulgadas). He instalado la araña primero, aproximadamente una pulgada hacia abajo desde el final del extremo cuadrado del tubo. Entonces temporalmente instalé el espejo secundario que podría medir la distancia aproximada al centro de la secundaria con el fin de localizar los agujeros para el mecanismo de enfoque. El soporte secundario es ajustable, por lo que pude, no tenía que obtener la ubicación perfecta. Me centré el mecanismo de enfoque 8 pulgadas desde la parte superior del tubo, utilizando una sierra con agujeros más pequeños para los tornillos que el mecanismo de enfoque de perforación de 2,5 pulgadas. Funcionó en un pequeño problema con el mecanismo de enfoque. Dos de los agujeros para los pernos fueron bloqueados por las perillas. Tuve que desmontar el mecanismo de enfoque para conseguir mis pernos en su lugar.
Para colocar el espejo primario, instalé el secundario y había instalado el primario en la celda del espejo. Tomé el conjunto del tubo entero fuera. Marqué la posición prevista del secundario midiendo 61 pulgadas abajo desde el extremo del tubo. (8 pulgadas desde el centro del secundario a la parada del campo en el mecanismo de enfoque es el mismo 8 pulgadas desde el centro del mecanismo de enfoque a la parte superior del tubo). Mi esposa me ayudó moviendo el espejo en y del tubo en el punto marcado mientras que estaba parado en el ocular tratando de traer algunos árboles distantes en foco. Intentó esto en nuestro patio trasero, pero encontró que era demasiado difícil apuntar el tubo y el espejo móvil en los distantes árboles en nuestro patio suburbano. Se trasladó la operación a un parque cercano y consiguió una imagen enfocada de los árboles más distantes (300-400 yardas de distancia) muy fácilmente. He marcado el lugar y vuelto cosas dentro para instalar el espejo.
Adelantar unos meses para la próxima vez que tuve el tubo fuera. Casi había terminado la base y poner las cosas juntas por primera vez. Antes de terminar el tubo con una envoltura de chapa de madera, quería asegurarse de que la primaria estaba en la posición correcta. Yo cosas en luz del día y había colimado el alcance. Señaló en los árboles lejanos y no tenía ningún problema en llevar la imagen en foco con todos mis oculares. Yo esperé hasta el anochecer y señaló el alcance en el cielo. Primero probé mi ocular plossl de 32mm. Tal como estaba a punto de entrar en foco, enfoque tocó fondo. Probé todos mis otros oculares y encontré que podía traer la imagen en foco en otros oculares, pero estaba muy cerca de la parte inferior del recorrido del enfocador. # Había instalado el espejo sobre una pulgada demasiado lejos del mecanismo de enfoque. Estaba molesto de haber hecho el error, pero muy contentos de comprobar la posición de estrellas antes de envolver el tubo en chapa. Redrilled los agujeros de la celda del espejo y nos dispusimos a envolver.
Antes de envuelve el tubo (y descubrí el problema de la posición principal) determina el equilibrio punto en el tubo. El punto de equilibrio determina la altura de los lados del eje de balancín, así que tuve que conseguirlo mucho antes que cortar la madera para la base. Coloca mi telrad, buscador óptico y un ocular en el extremo del tubo de enfoque y, utilizando un palo de escoba como un punto de equilibrio, encontró que el tubo equilibrado 22 pulgadas desde la parte inferior. He añadido tres pulgadas para un margen de error y en caso que necesario reequilibrar el tubo en el futuro, haciendo una distancia de 25 pulgadas desde el punto de equilibrio del tubo a la parte inferior del eje de balancín.
No envuelvo el tubo hasta que hubiera cumplido la base. Quería envolver el tubo en chapa porque yo había visto un telescopio casero en un sitio web que utilizan chapa y me ha gustado mucho el look. También quería fortalecer y proteger el tubo de cartón. Mi plan para envolver el tubo parecía buena, pero no estoy demasiado contento con el resultado final. Dibujaba una línea guía hacia abajo al lado del tubo y cortar la chapa con una pulgada extra a cada lado, 68 pulgadas de largo. El ancho de 48 pulgadas de la chapa era lo suficientemente cercano para el diámetro del tubo que usé como es. Aplica cemento de contacto a la primera de la chapa y el acoplamiento pulgadas del tubo. Después de esperar por el cemento de contacto secar al tacto y con ayuda de mi esposa, yo cuidadosamente alineados al borde de la chapa con la pauta en el tubo y presiona la primera pulgada juntos. Luego extendemos el cemento de contacto sobre la restante superficie de chapa y tubo, esperó el pegamento se seque y rodado con cuidado el tubo sobre la chapa. Tuvimos cuidadosos extraer cualquier burbuja de como nos fuimos, pero cuando se hizo el trabajo encontramos que había múltiples burbujas en la chapa. Cemento de contacto es permanente, por lo que la única solución sería reemplazar el tubo! Decidí mantener este tubo por ahora y si problemas con él, puedo reemplazarlo más tarde.
Paso 2: el cuadro de tubo
Yo había diseñado la caja tubo por lo que sería una extra 1/4 pulgada alrededor del tubo. Este espacio permitiría que el tubo para reposicionarse dentro de la caja de tubo para girar el ocular o el tubo del balance. Con un diámetro externo de 14 3/16, que corte los lados del tubo caja 15 5/8 y 14 5/8, un poco menos de mi extra 1/4 pulgada extra a cada lado. Una vez que las piezas fueron cortadas y sostenía alrededor del tubo, decidí cortarlas un poco más pequeño porque el espacio era demasiado. Las piezas fueron cortadas hasta 15 3/8 y 14 3/8, permitiendo que poco menos de 1/8 de pulgada en cada lado. Los lados fueron Unidos con pegamento para madera y pinzas con unos clavitos pequeños para mantener todo en su lugar. Después de que el pegamento seque, pero antes de que se retiraron las pinzas, he añadido esquina frenos a las cuatro esquinas del tubo usando pegamento y clavitos para mantener en su lugar.
Paso 3: los lados del eje de balancín y cojinetes del lado
Los cojinetes del lado se hacen cada uno de 2 semicírculos idénticas de madera contrachapada de 5/8 pulgadas pegados juntos para hacer un grueso de 1 1/4 pulgadas. Para cortar los círculos, he utilizado un router con un poco de corte recto y una plantilla de corte del círculo. Esto me permitió cortar círculos perfectos idénticos. Es importante que los dos círculos ser idénticos porque los bordes que emparejan perfectamente cuando se pegan y los cojinetes del dos lado tuvieron que ser idénticos en orden para el movimiento de altitud funcionar bien. Para cortar los círculos, comenzó con una profundidad de aproximadamente 1/8 de pulgada, entonces bajó de la punta y cortar un poco más con cada paso hasta que a través de la Junta. Era cierto no mover el jig en todo antes de cortar el segundo círculo.
Después de cortar los círculos para los rodamientos de lado, configurar la plantilla para cortar los bordes curvos de los lados del eje de balancín. El arco en la parte superior de los lados es necesario tener un radio de 1/8 pulgada mayor que la de los rodamientos de lado para tener en cuenta el espesor de las almohadillas de teflón que cabrían entre. Para obtener este arco, realmente pasé el radio de la plantilla en 1/8 pulgada. Esto es porque mi broca 1/4 pulgada y se reduciría el arco por el borde exterior de la broca (donde el círculo había sido cortado por el interior borde.) En el diagrama de corte, se puede ver que los cojinetes del lado se cortaron 26 pulgadas de largo. Esto fue permitir que la plantilla de corte del círculo que se unirá a la Junta para cortar los arcos de un punto central de 25 pulgadas sobre el suelo. Usé una de estas piezas de chatarra para dibujar un ángulo de 70 grados en el borde del arco para que más adelante podría colocar las almohadillas de teflón en los arcos.
Corte con cuidado exactamente por el centro de cada círculo de cojinete de lado para hacer mi semicírculos. Para pegar los lados de eje de balancín a espesor total y cojinetes del lado, cubre un lado con pegamento de madera, cuidadosamente alineadas las piezas y poner dos pequeños clavos en las piezas a mantener en su lugar. Se utilizaron varias abrazaderas para sostener la piezas durante la noche juntos. Después de que las piezas se pegan, utilicé una lijadora de banda para suavizar los bordes ásperos, teniendo cuidado de mantener ambos lados de eje de balancín y ambos cojinetes del lado exactamente el mismo. Por último, pegué una tira de laminante de ébano estrellas a la orilla de las curvas de cada lado teniendo utilizando cemento de contacto, utilizando una broca de borde rasante en un router hasta que el borde del laminado con el borde de la madera después de que el cemento había fijado.
Paso 4: colocar los cojinetes laterales y montaje del eje de balancín
Trazar líneas entre las esquinas opuestas de los lados de la caja de tubo me permitió localizar el punto central de cada lado. Alineando este punto del centro con el centro de la parte superior del lado del cojinete, trajo la esquina del cojinete lateral hasta el borde de la caja del tubo y había unido con tornillos. Pegar los rodamientos en la caja de tubo en caso de que necesitaba para ajustar la posición más tarde.

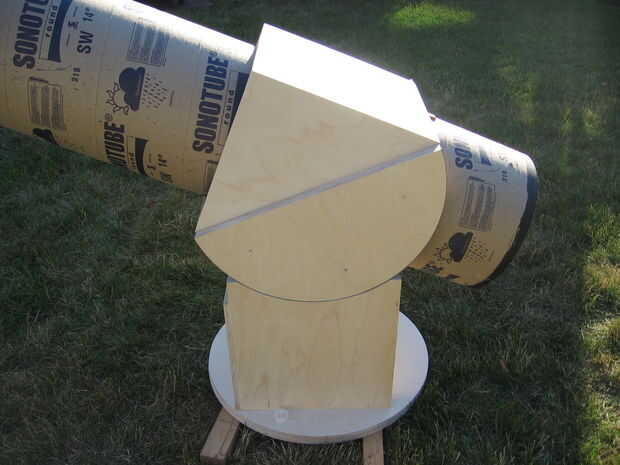

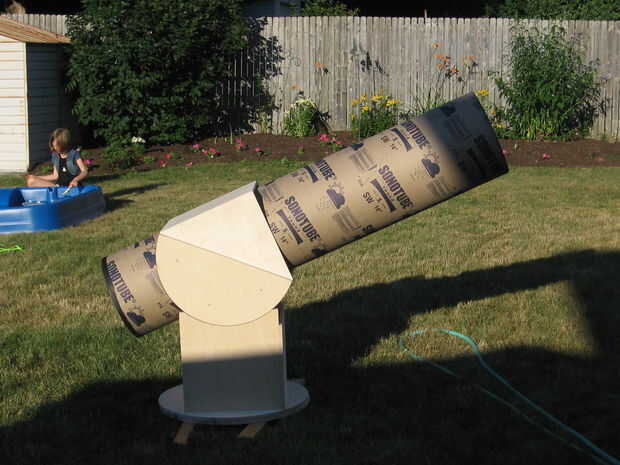

Después de un seco ajuste de los balancines para asegurarse de que la caja tubo con cojinetes del lado encajaría bien, pegué los lados del eje de balancín al frente del eje de balancín, sosteniendo en su lugar con clavos pequeños y sujeción durante la noche. Al día siguiente, centra el eje de balancín en el fondo del eje de balancín (que había sido cortado con el mismo método que el lado con círculos), dibujar líneas perpendiculares por el centro de la parte inferior del eje de balancín para usar como una guía y localizar la posición en la parte inferior del eje de balancín. Antes de colocar los lados y frente a la parte inferior con tornillos para madera, quería asegurarse de que los tornillos no interfiriera con el anillo de estrella de ébano que se adjunta a la parte inferior del eje de balancín. Usando una brújula, dibujó las líneas para el interior y fuera del anillo de ébano estrella en la parte superior e inferior de la parte inferior del eje de balancín. Taladré agujeros para los tornillos que evitan la ubicación del anillo y une la parte inferior del eje de balancín. Luego até el anillo de estrella de ébano con cemento de contacto. Por último, os adjunto los encargados a los lados del eje de balancín en la parte inferior de los arcos con tornillos y pegamento.
Paso 5: el perno de pivote

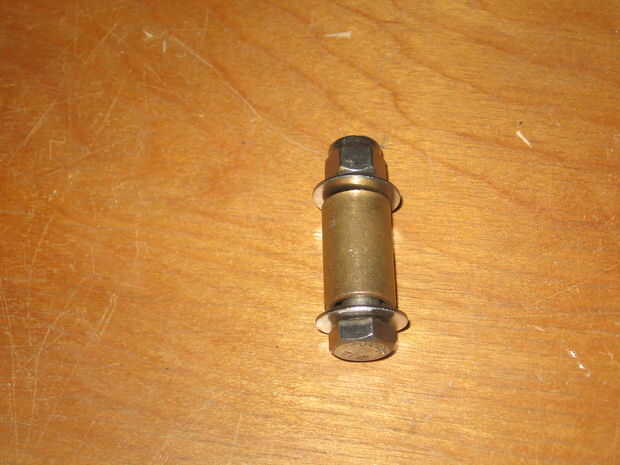

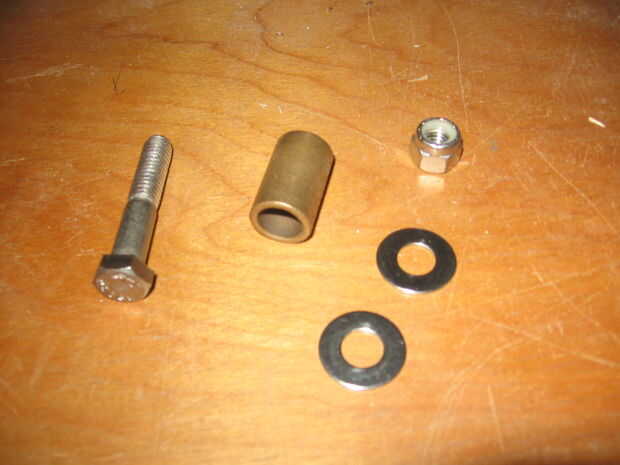

El perno de pivote consiste en un separador de latón de 1 1/8 de pulgada con un diámetro exterior de 11/16 de pulgada, un perno de 3/8 pulgadas 2 pulgadas de largo, una tuerca de tope y dos arandelas grandes. Idealmente, el espaciador sería 1 1/4 pulgadas de largo y tienen un diámetro más pequeño, pero no consigo este una derecho primera vez. Empecé con un espaciador que con un diámetro exterior de 1/2 pulgada. Perforó los agujeros en el centro de la tierra Junta y eje de balancín parte inferior con una broca de 9/16, pensando en que necesitaba los 1/16 extra que podría mover el separador. Resulta que el el 1/16 extra permite demasiado movimiento de lado a lado entre la tierra Junta y eje de balancín. No he podido encontrar un espaciador para encajar mi agujero de 9/16, así que compré el espaciador de 11/16 (1 1/8 de largo porque eso es lo que la tienda) y un poco del mismo tamaño. El agujero tuvo que ser agrandado levemente moviendo la broca en el agujero, pero al final, el ajuste parece correcto.
Paso 6: la mancha y terminar
En este punto, el alcance fue bastante acabado. Os adjunto los cuidadores 1 1/2 pulgadas de ancho por 5 pulgadas de largo, que se extiende por encima de la parte inferior de los arcos por alrededor de 1 1/2 pulgadas. Luego llegó el momento de la mancha y terminar. Yo había considerado el uso de un solo final claro, pero decidió utilizar un acabado rojo oscuro en la base y un final claro en el tubo, sólo porque me gusta el look. Lijar todas las piezas del telescopio con una lija 220 seguido de grano 400, haciendo una superficie muy lisa para aplicar el tinte. Sólo para asegurarse de que me ha gustado mucho la mancha, apliqué a una pieza de madera de desecho. Soy ' contento lo hice, porque me gustó el primer color que había elegido. Tiene una mancha diferente, probado y volvió a trabajar. Después de pasar sobre las superficies con un paño de la tachuela para recoger el polvo de la sierra, aplica el tinte y me fui sobre él con los trapos de tela de queso para un acabado uniforme. Después de esperar por el tinte se seque durante un día, solicité poliuretano en dos capas, pasando sobre la superficie con lana de acero 0000 entre capa y capa.
Paso 7 — pies y almohadillas de teflón y encargados de la
Utilizando un compás dibujó círculos en la parte superior e inferior de la Junta de la tierra para marcar el interior y fuera del anillo de teflón en la parte inferior de la parte inferior del eje de balancín. Os adjunto tres pies equidistantes en la parte superior del anillo y en el opuesto lado Unido teflon pastillas 1 X 1 ½ directamente sobre los pies con clavitos muy pequeños y avellanar las puntillas debajo de la superficie del teflón. Usé uno de los principales desechos de los lados del eje de balancín para marcar un ángulo de 70 grados desde el centro del arco en el corte curvo en orden a correctamente almohadillas de teflón del espacio 1 X 7/8 en los arcos. Les até con clavitos muy pequeños, avellanar los clavitos. Atado pequeño de fieltro en el interior de los cuidadores para proteger los cojinetes del lado de los arañazos, pero descubrió que los cojinetes del lado no cabrían por el espesor de las pastillas. Usando papel de lija grano pesado trajeron la superficie del poseedor lo suficiente para los rodamientos de lado para caber dentro de lo de fieltro.
Paso 8: colocación del tubo en el cuadro de tubo
Para mantener el tubo en su lugar dentro de la caja de tubo, utilicé una combinación de piezas de fieltro dentro de la caja y cuñas de madera entre el tubo y la caja. Esta combinación ha demostrado ser eficaz para todas las posiciones excepto cuando el tubo se apunta directamente hacia arriba. No he aún descubierto una mejor manera para sostener el tubo.
