Casero Mini curva freno (4 / 7 paso)

Paso 4: soldadura

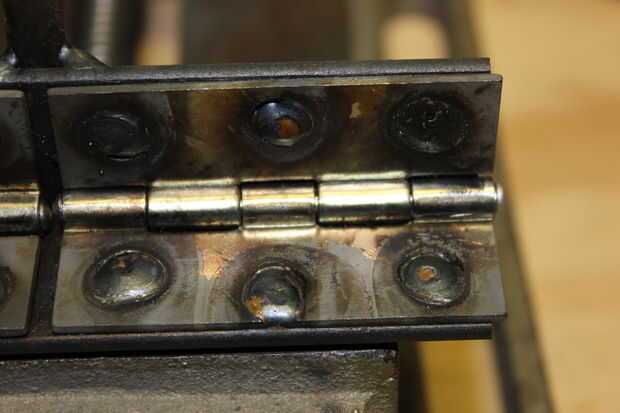

Obtener su configuración de soldador y virar las bisagras en las caras de hierro de ángulo vertical y horizontal.

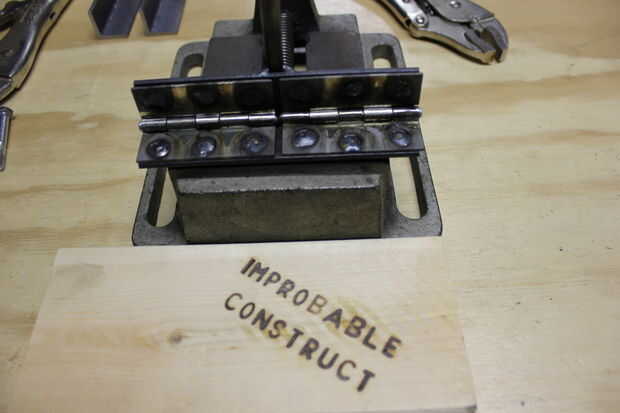

Suelte las abrazaderas de tornillo de banco y verificar que las bisagras se mueven libremente. Si todo está bien, fijarlo con la abrazadera hacia abajo y llene todos los agujeros con las soldaduras. Si se enlaza, romper las soldaduras de la tachuela, comprobar su alineación y vuelva a intentarlo.

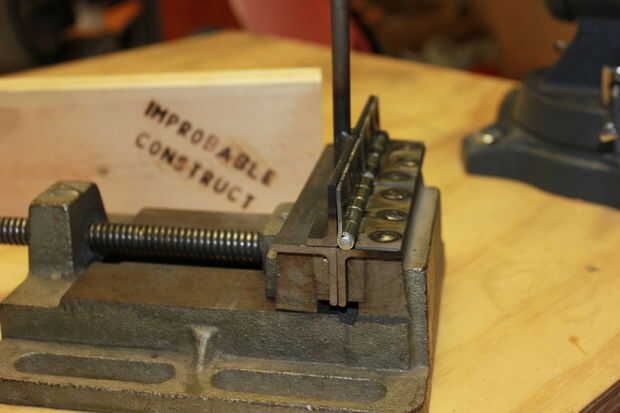

A continuación, suelte las abrazaderas de tornillo y voltear la pieza con bisagras para que las bisagras están cerradas.
Cuidado puede ser caliente de soldadura!

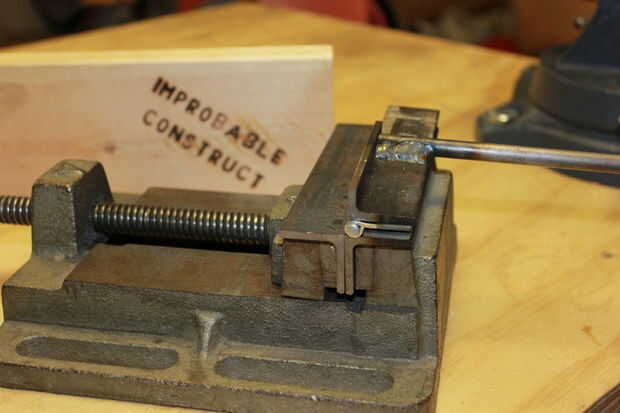

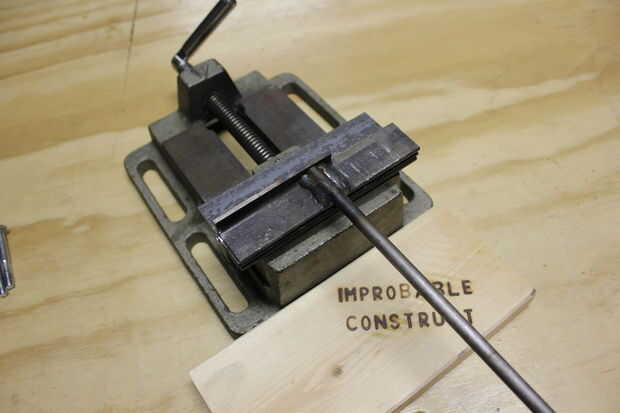

Tomar 10 "pedazo de barra de acero y soldadura que el ángulo de hierro como se muestra en la cuarta foto.
Céntrelo y asegúrese de que esté cuadrado.

Usted notará que no soldar la tercera pieza de hierro de ángulo en la rotura.  Se puede fijar a un lado por ahora.  Volveremos a él más adelante.

Nota:
Las imágenes muestran algunas modificaciones que hice para el hierro de ángulo para permitir que algunas curvas de paso muy cercano.
Necesitaba para doblar curvas de paso de 0.5" y, obviamente, hierro de ángulo de 1" no permitiría esto.
Usted puede saltar hasta el final para ver por qué cortar el ángulo de la manera que lo hizo.
Si usted no necesita frente a curvas más cerca juntos que 1" no tendrá que hacerlo.
