Paso 2: Elementos de diseño 1 de 2
Imagen 2: Vista interior del panel lateral donde se aprecia la ranura para película y la ranura de la cortina del obturador. Tenga en cuenta cómo está cercano el obturador está en la parte trasera de la cámara (plano de la película). Esto hará todo que mucho más sentido en un minuto. La ranura era cortado con una sierra de diente fino, regular mano mano.

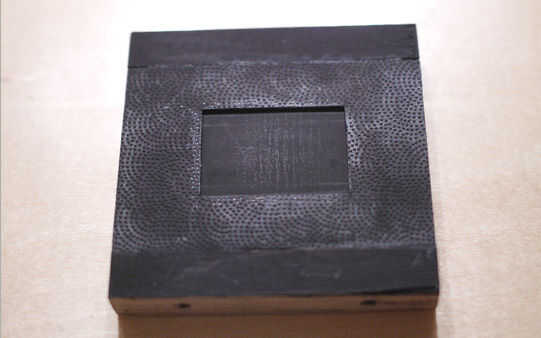

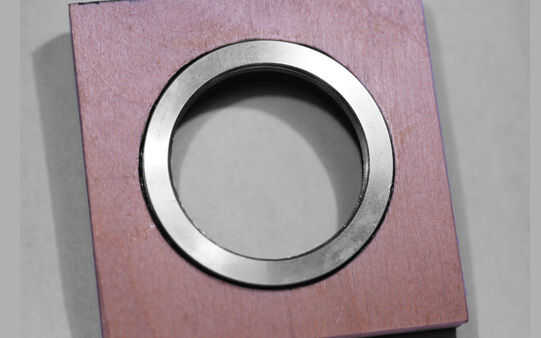

Imagen 3: Los paneles delanteros y traseros miden 3 "x 3" Plaza y el acabado dimensiones exteriores de la cámara están de aproximadamente 4 x 4 x 2,25 pulgadas. El orificio de la lente fue cortado a mano con Sierra de marquetería, perforó un pequeño orificio para deslizar la hoja a través y luego atado a la manija para cortar el agujero. La hendidura para el anillo de montura de la lente fue hecha con un router. Si usted hizo su caja la profundidad correcta, sería capaz de evitar el hueco cortado en conjunto. Que no lo recibi justo porque no tener en cuenta que yo iba a la película de la hendidura en la parte trasera, así que tuve que hacer la distancia por empotrar la lente la misma cantidad. Voy a explicar esto largamente más adelante, pero la versión corta es que la lente tiene que ser una distancia exacta desde el plano de la película para que tres cosas va a suceder, la lente será capaz de concentrarse cerca para arriba, la lente será capaz de enfocar al infinito, y el medidor de distancia de la lente será preciso.

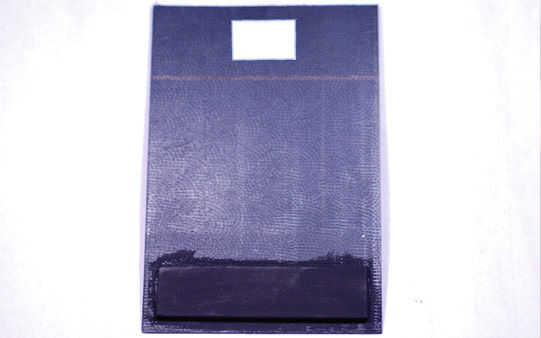

De la imagen 4: La parte trasera, que también sirve como el plano de la película. Si se mira de cerca puedes ver que la hoja fina de plástico, que protege la película no expuesta y crea un marco de 35mm, quede al ras con la madera. Lo hice sólo para asegurarse de que el obturador no toparse y enganchada. He utilizado un router para hacer este corte pero supongo que podría hacer con un cincel afilado. Hay otro corte detrás del plástico que es muy poco profundo que crea una canción para la película se deslice detrás de la lámina de plástico. Ver la siguiente imagen para un cierre.

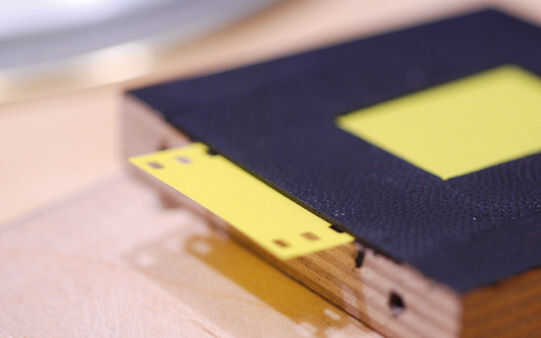

Imagen 5: Cerca de la parte trasera que muestra una pieza de película líder deslizante debajo de la pieza empotrada de plástico.

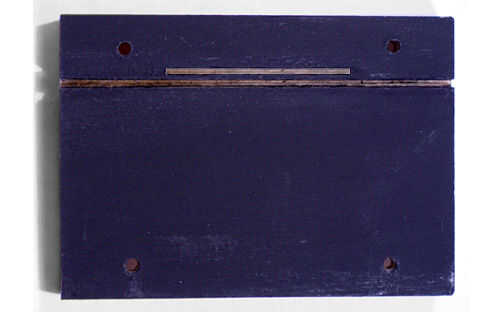

6 de la imagen: Obturador de cortina/visor, que es hecha del mismo plástico fino utilizado en el plano de la película. La pieza delgada de madera encolada (epoxi) en la parte inferior tiene dos propósitos, lo más importante me impide tirar de la cortinilla de la cámara al tomar una foto, y también para la persiana en la posición de abierto tan pronto como la ventana de la película se destapa para evitar cualquier viaje innecesario. Esto es importante porque en algunos casos querrá abrir y cerrar el obturador lo más rápido posible. Pongo un poco de parafina en las ranuras para ayudar a hacer la diapositiva de obturación lisa y operar sin ningún enlace, lo que ayuda a evitar sacudidas de la cámara.
