Paso 4: Construcción de la plataforma

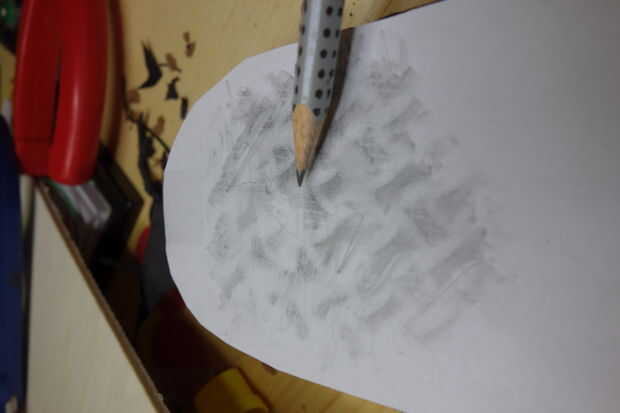

Así que dibujé una plantilla de la zapatilla en una hoja de papel para obtener el contorno.
Entonces tomé el papel, poner en la parte inferior del círculo trazado y único donde se insertó la bobina.

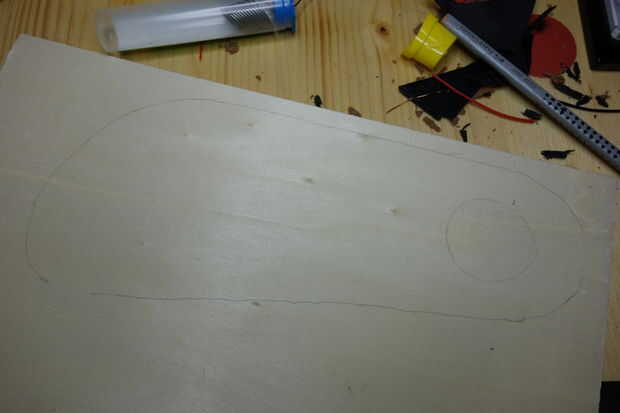

Había trasladado la plantilla a un pedazo grueso de 3mm de madera contrachapada.

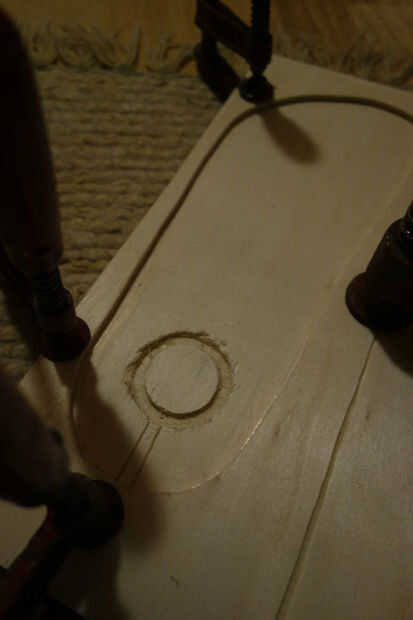

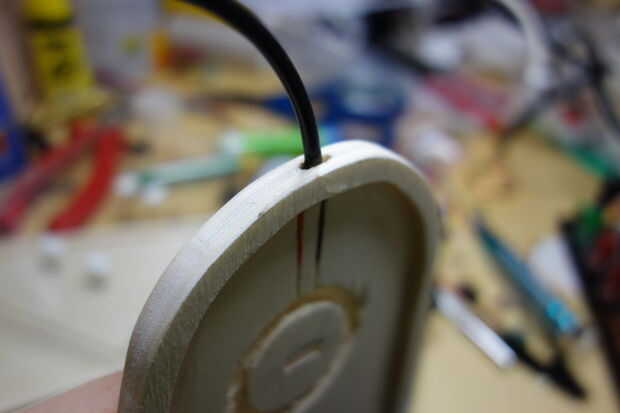

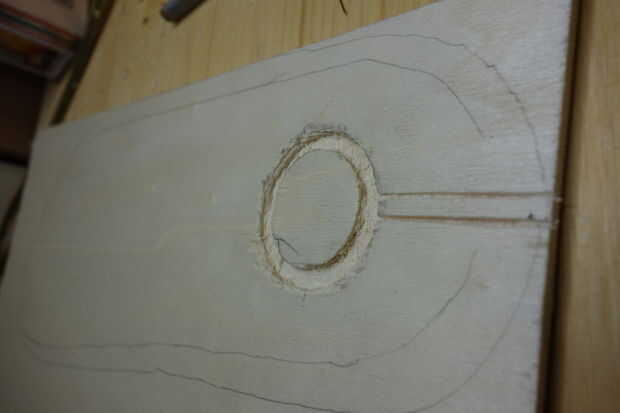

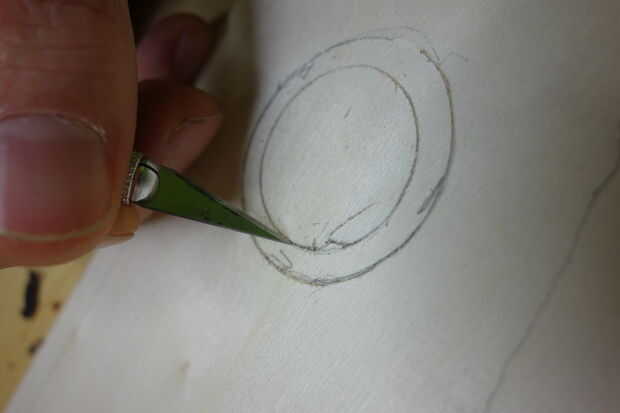

Corte el círculo con un exacto y un cincel, sólo lo suficientemente profundo que no sobresalen. Para obtener el cable hacia el exterior, yo corte dos pequeños canales en la parte posterior.

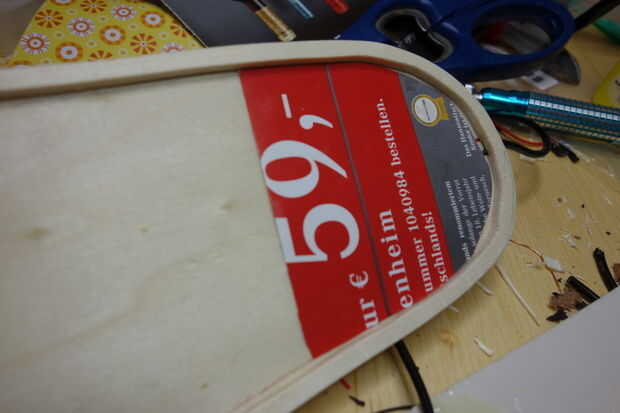

Para hacer la alineación de las bobinas lo mejor posible, he decidido añadir un pequeño marco para guiar el pie en la posición correcta
Hice una segunda plantilla y cortar hacia fuera en el interior utilizando una sierra de contornear.
Las dos piezas entonces fueron pegadas juntos, perfectamente alineados.
Luego trazó alrededor del marco y cortar la pieza Junta pegada.
Para sujetar las bobinas a la plataforma, tienes que desoldar de la IC.
Para los cables de la plataforma a la fuente de alimentación usé algunos cables de teléfono antiguo de oído.

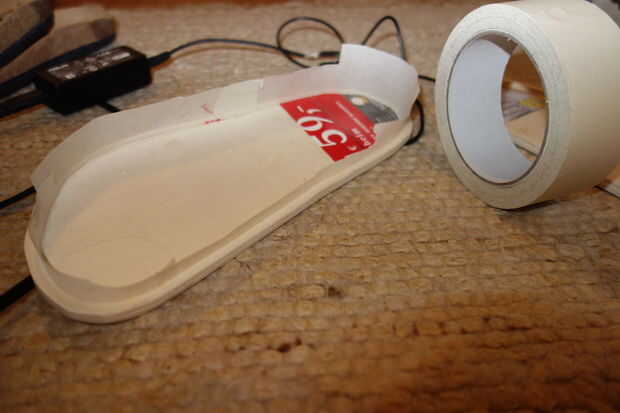

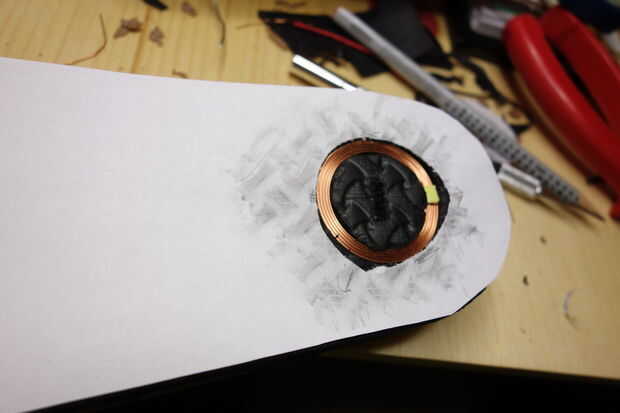

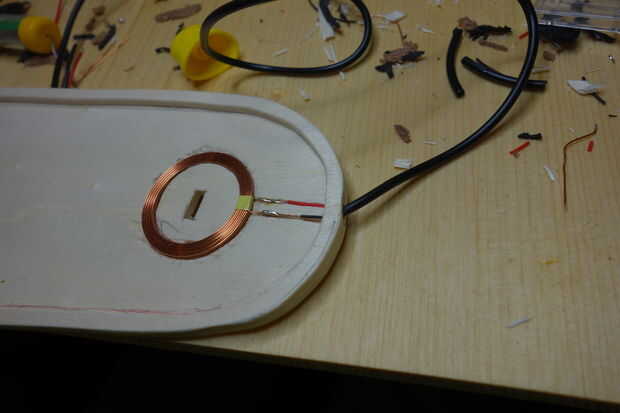

Después de insertar la bobina, de soldadura en el cable y pegar los cables a la plataforma con algunos epoxy, he añadido una hoja fuerte de papel para cubrir la bobina.

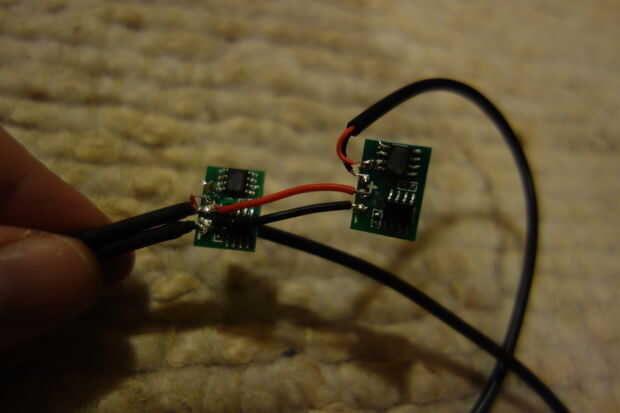

Los cables del auricular necesitan ser atado a la IC.
Como fuente de energía, usé una vieja fuente de alimentación 12V portátil de mi EeePC viejo y roto. Sólo había soldado el cable de alimentación a las ICs y "montar" todo con alguna cinta adhesiva para conductos.

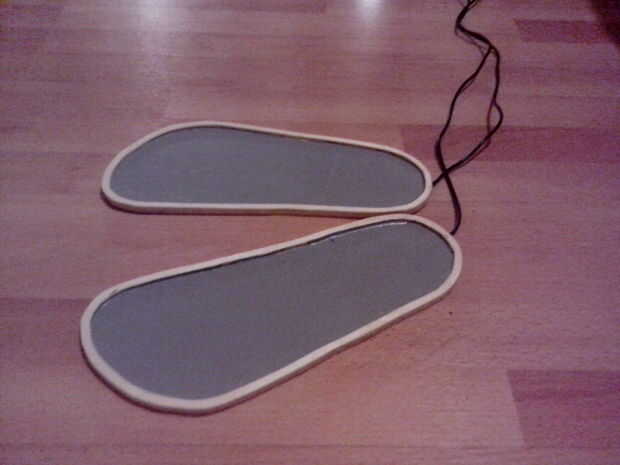

Para hacer las plataformas mejor, añadí dos capas de pintura en el interior.
En las fotos puedes ver un pequeño corte rectangular hacia fuera: primero queria usar esto para alinear el zapato con plataforma (+ un agujero en la piel), pero los suela los zapatos eran demasiado suaves y la alineación con el marco ya estaba bastante buena.
