Paso 3: Preparación de las plantas y añadiendo la electrónica

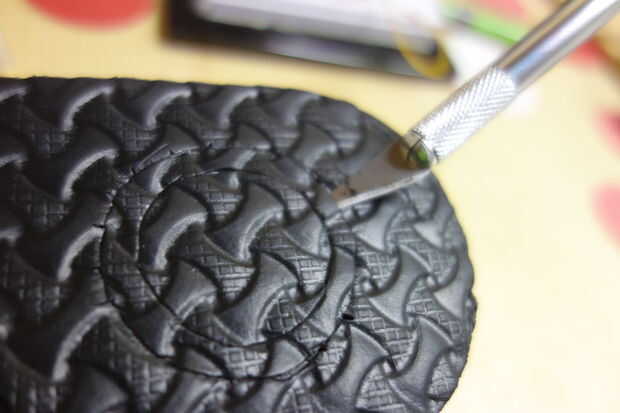

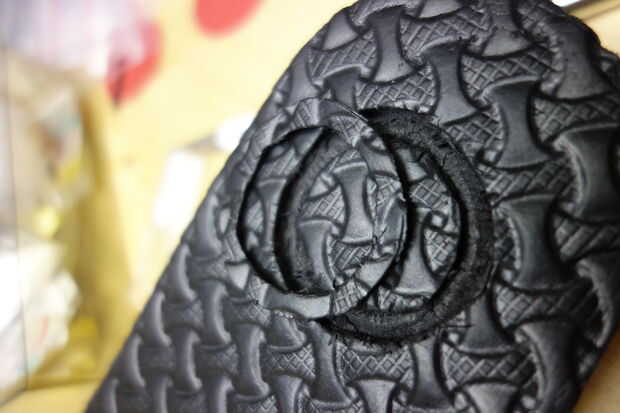

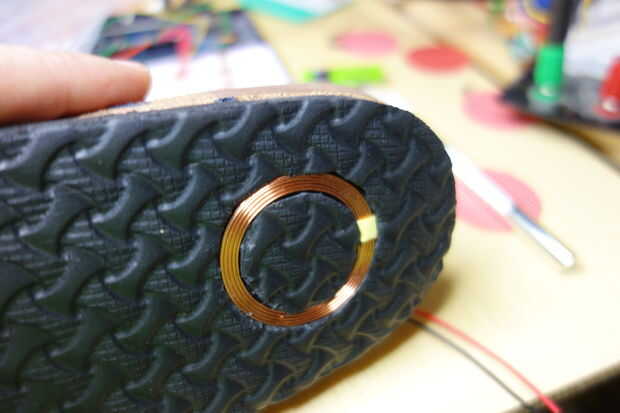

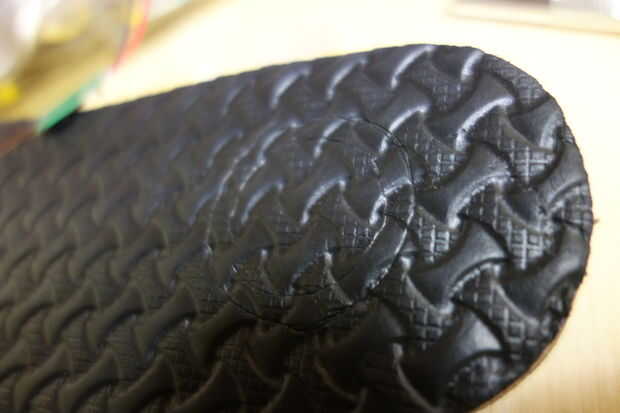

A continuación cortar un un círculo profundo de aproximadamente 3mm de la suela en el talón. Debe tener el tamaño de la bobina de inducción. No lo hacen demasiado profundo, porque el la potencia va a sufrir mucho si la distancia se hace más grande!

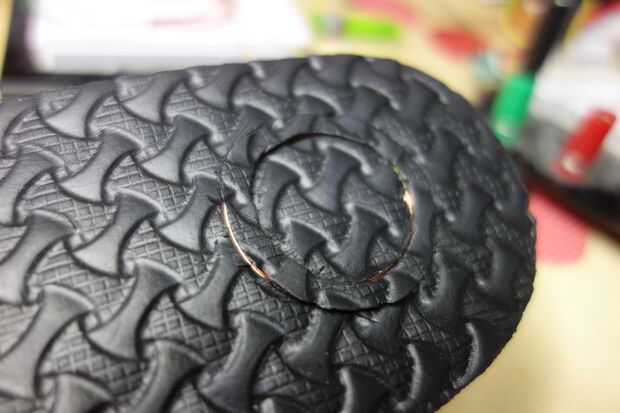

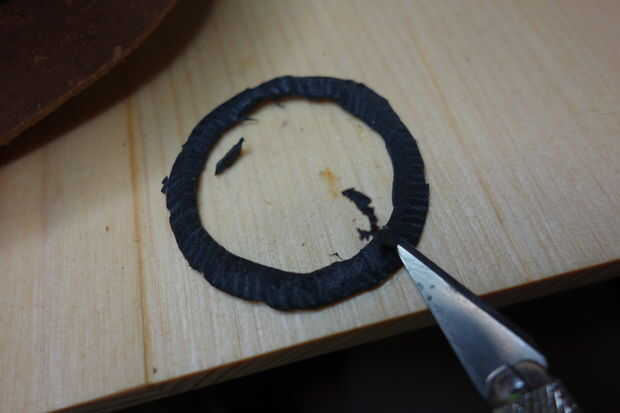

Si se intenta mantener el anillo usted recortar intacto, usted puede pegarlo en (después de lo que es lo más finas posible) así que, nadie se dará cuenta incluso que hay bobinas dentro.

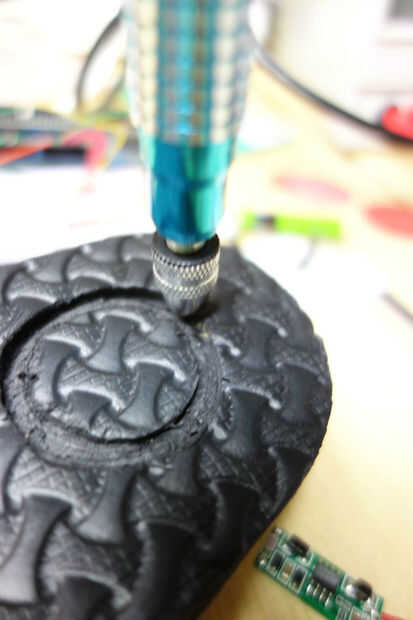

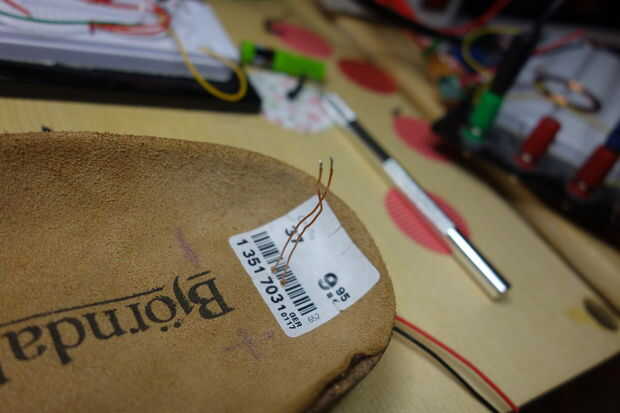

Perfore dos agujeros a través de la planta del pie, para los cables de la bobina para el rectificador de IC.

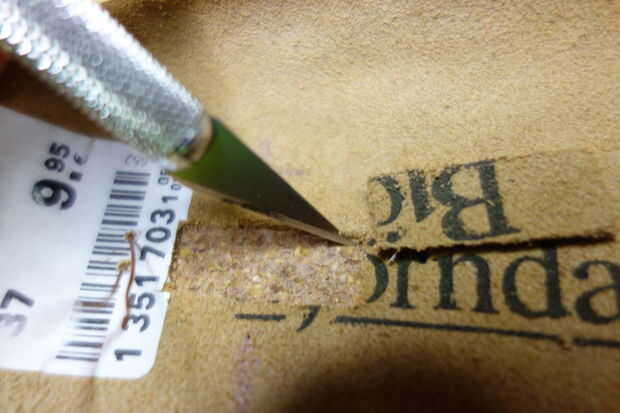

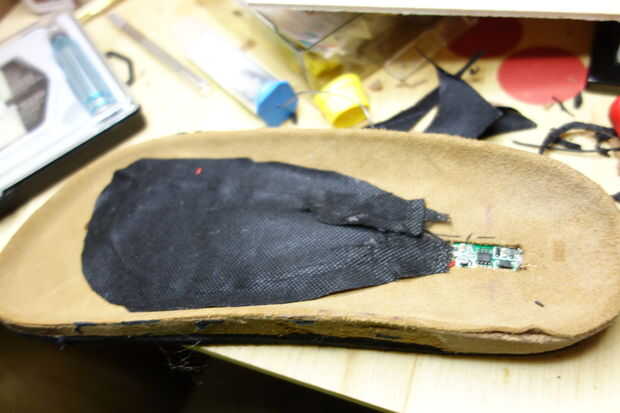

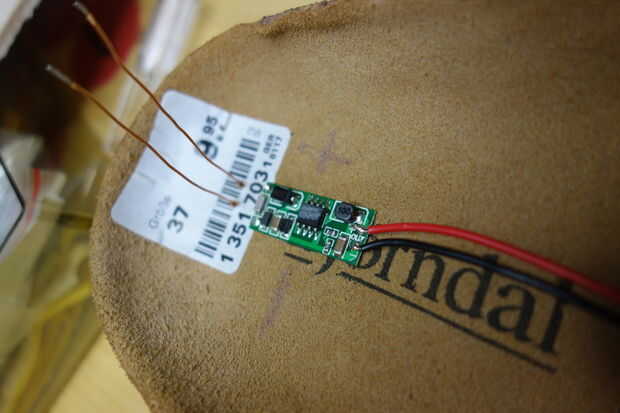

En el interior de la suela corte rectangular en su totalidad en el tamaño del PCB para el rectificador. Que sea tan profundo como sea posible, para que el usuario no sienta al caminar.

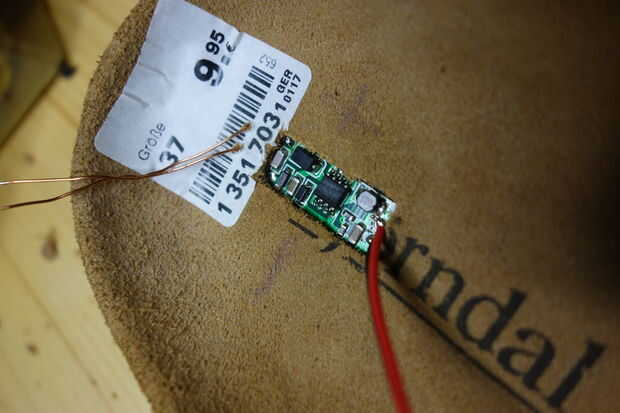

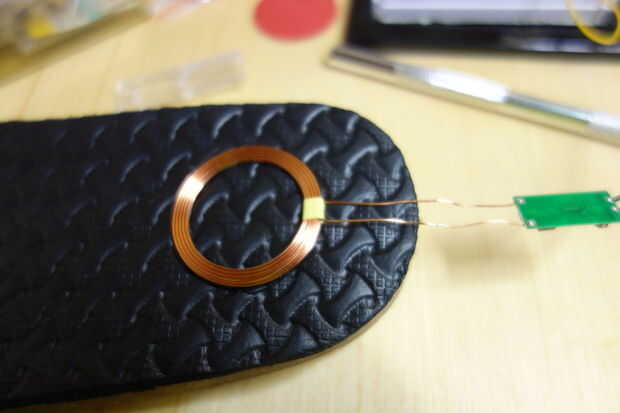

Desoldar la bobina de la pcb, inserte la bobina inot la planta del pie, insertar el ic en el otro lado de la suela y los cables de soldadura en (hice dos cortes, por lo que podría empujar los cables en la planta del pie, para que sean completamente invisibles).
Si usted tomó el cuidado durante el corte del agujero para el pcb puede utilizar el recorte y lo pones de nuevo en la ic.

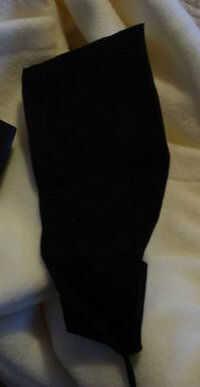

Primero traté de construyo la resistencia mediante el uso de alambre, pero tiene demasiado calor o no calentar a todos. Así que decidí llegar algunas bufandas climatizadas desde el super mercado local (unos 5€ la pieza...). Contenían pequeñas manchas de pelo fino como el alambre que se conectan a una fuente de energía y se ponen calientes. Exactamente lo que necesitaba.

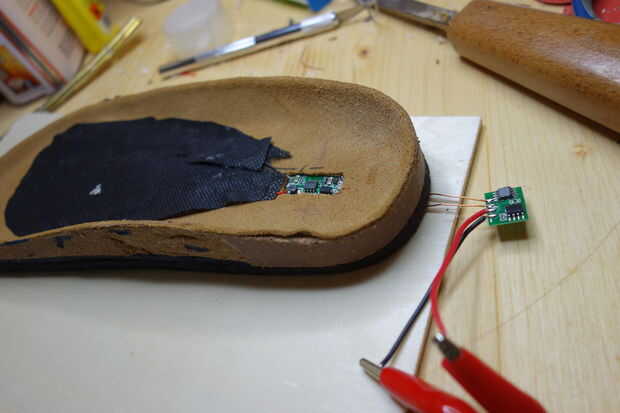

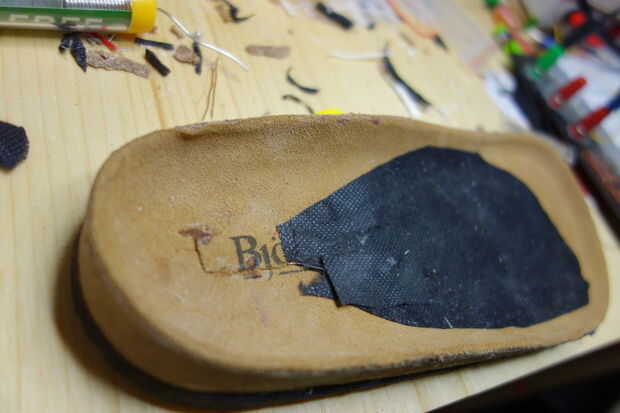

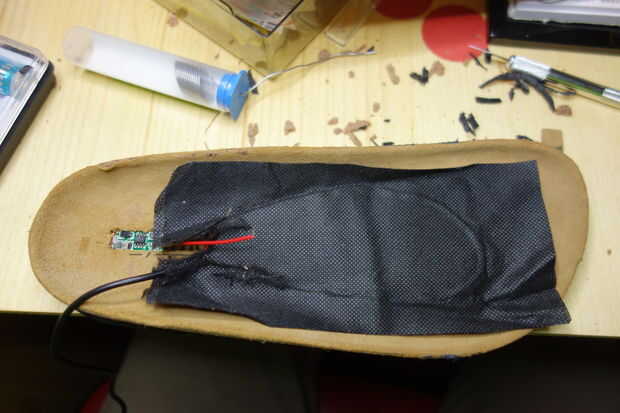

Soldar los cables a la placa y me pega el parche en la planta del pie.
Con todo conectado, me encontré una primera prueba poniendo los zapatos en la bobina de la fuente: el elemento de calefacción consiguió caliente después de unos segundos :-)
