Cartón corto radio curva de pobre hombre (4 / 8 paso)

Paso 4: Bosquejo del patrón plano (parte 2)

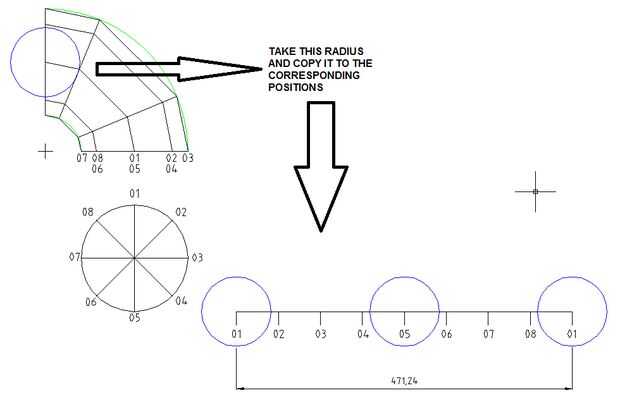

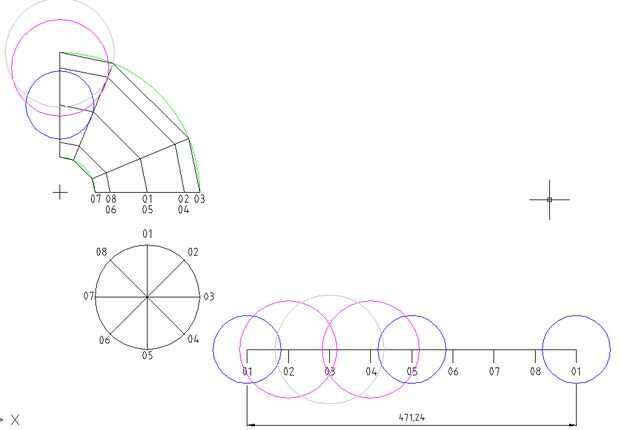

Ahora tienes que copiar la longitud de las líneas que hemos bosquejados en la vista de lado izquierdo de la curva a la planta. La primera foto muestra cómo lo hice: he creado un círculo azul cuyo radio viene del centro de la primera sección del centro de la segunda sección. Esto es la longitud que quiero copiar. Este círculo se trasladó a los puntos correspondientes, en este caso 01 y 05. Puesto que hay dos puntos llamados 01, hay tres círculos en este caso.

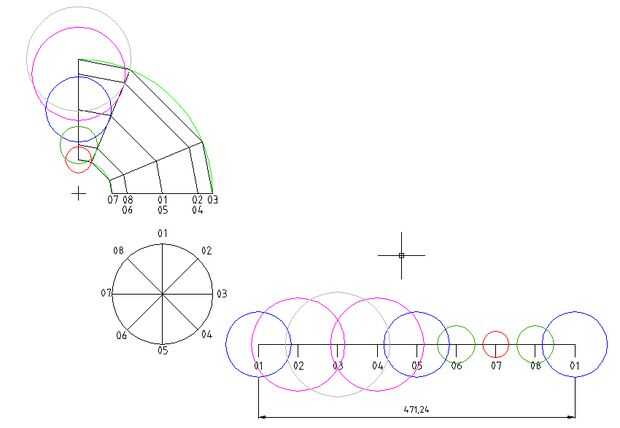

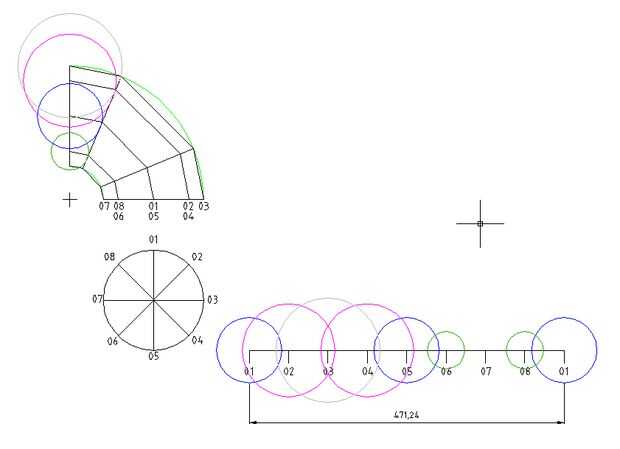

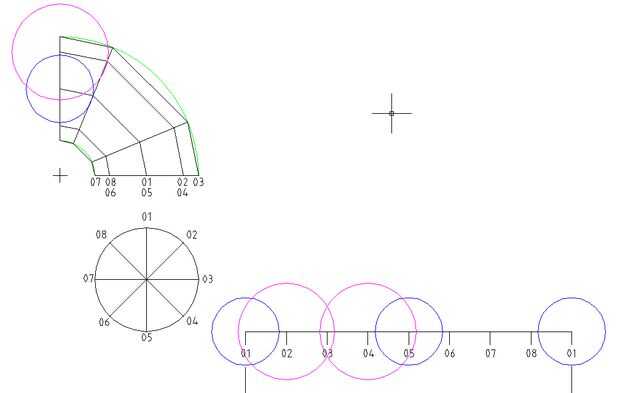

Copiar las otras longitudes de la misma manera y terminas con a pescado-como la estructura de círculos. Ver las figuras para entender mejor.

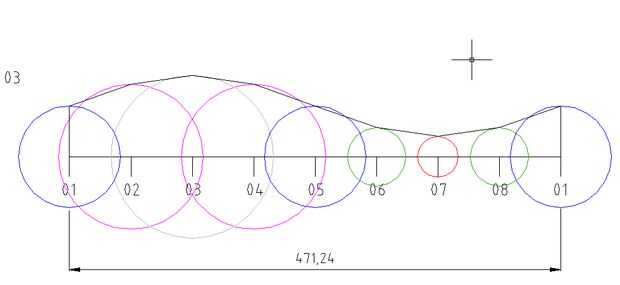

Ahora tienes a los nodos superiores de estos nueve circunferencias para crear el perfil del patrón plano. Al rodarla, usted tendrá la primera sección de la curva!

Para salvar su cartón de desecho, que desea compensar el siguiente patrón de curva de 180 grados. Así, cada corte genera dos perfiles (el mismo perfil del seno). Claramente, ya que se trata de una aproximación áspera, habrá errores que se propagan si haces muchas secciones, pero para la mayoría de los casos creo que será suficiente.

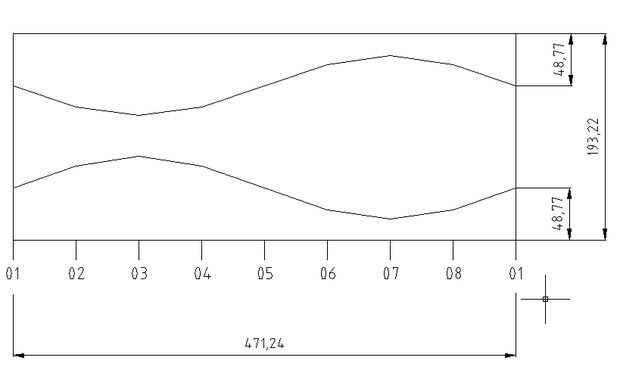

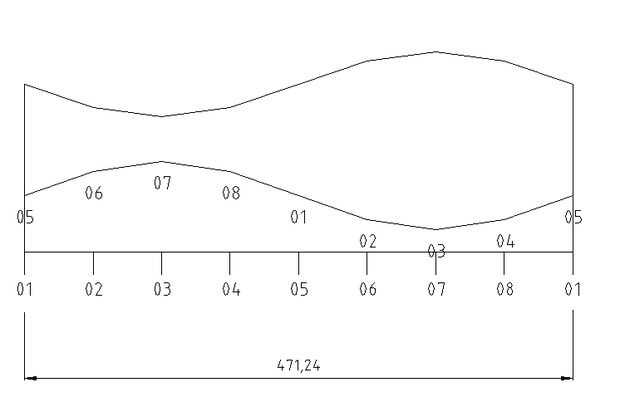

Para compensar 180 grados, se ha cambiado la posición de las ranuras círculos grabados por la izquierda. Esta manera, va de 01 a 05, 02 va en 06 y así sucesivamente. La imagen es más fácil de entender!

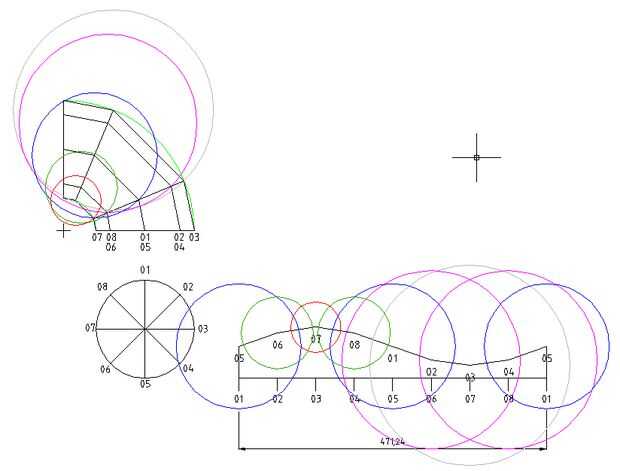

Continuar copiando los círculos hasta que termine todas las curvas.
