Cartera de cartucho de Super Nintendo con sonido, luz y almacenamiento de claves (8 / 12 paso)

Paso 8: Ahhh, la música sonora de (juego).

This step is for pure Lolz. Agregar la música del juego tiene algunos inconvenientes que pero agrega en general a la epicness de esta cartera.

Inconvenientes son: menos espacio para tarjetas y baterías o, más difíciles de cerrar si se coloca mal, toma más tiempo para la carpeta completa, no puede ser apagado para zonas tranquilas como bibliotecas y escuelas sin usar cinta para interrumpir temporalmente la conexión.
Los beneficios son: Epic suena al abrir la cartera, risas y asombro, la admiración de su comunidad.

La parte más difícil de esto es conseguir que se apague al cerrar. Casi desistí en esta sección por esa sola razón.

¡ PROCEDA!

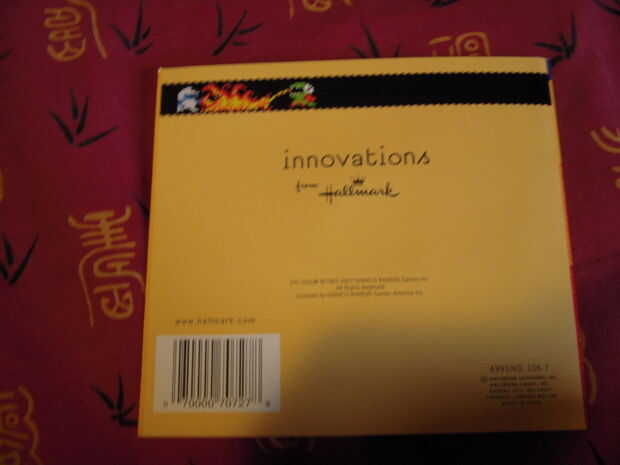

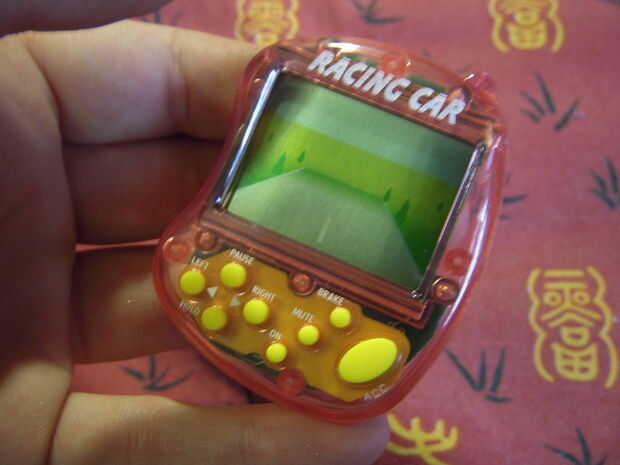

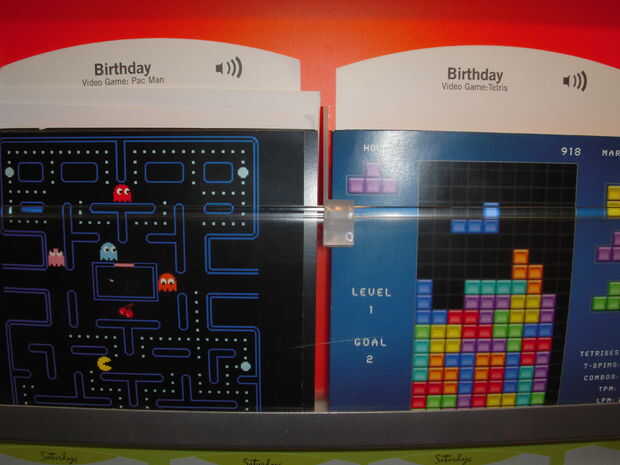

Compra tu juego tarjeta de felicitación (con sonido) de la opción o reciclar uno que un pariente le dio. Compré una tarjeta de juego relacionados con hacer mejor con la cartera. (Vaya Dig Dug)

(Nota, he notado increíblemente enormes tarjetas últimamente, no te estas! La tarjeta de sonido puede ser de diferentes dimensiones, que dentro de que es... Obtener la tarjeta de saludo de sonido tamaño normal).

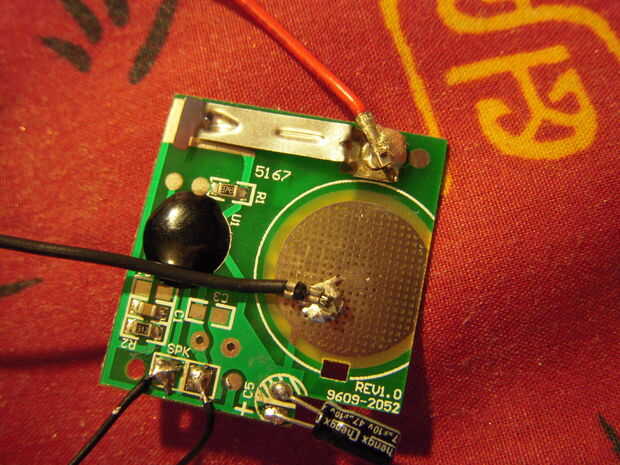

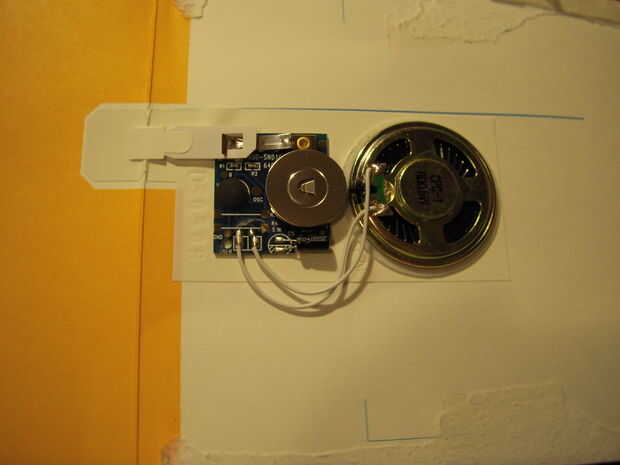

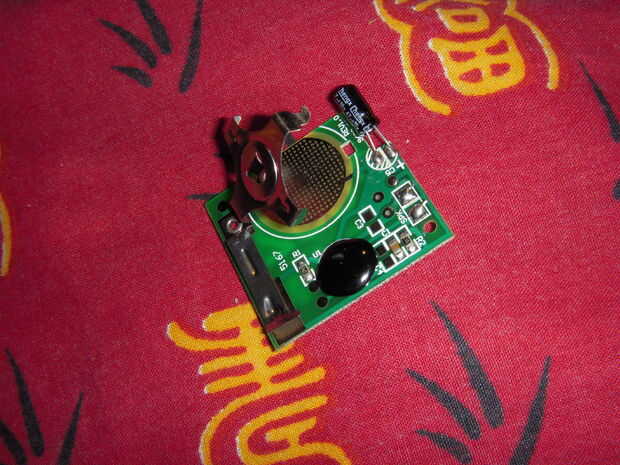

Abra la tarjeta de felicitación en los circuitos. Cáscara de la espuma de doble cara cinta grilletes.

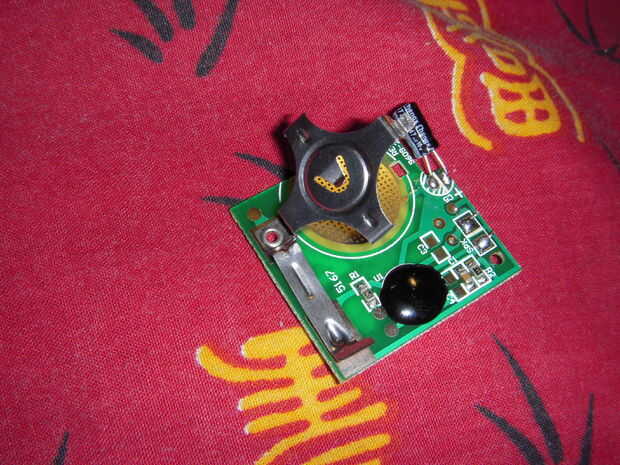

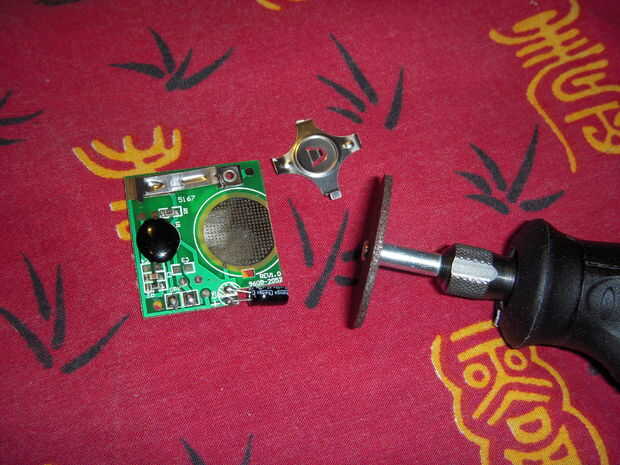

Use sus tijeras para alambre (dremel es un pelín no necesario) para separar la cáscara de la batería superior a y extraiga la batería, pero mantener la lengüeta metálica que completa la conexión.

(mantener la batería para un fotorresistencias!)

Utilice un soldador para derretir la soldadura de los cables conectar el altavoz a la tarjeta. (Puede utilizar un desoldador si lo desea, pero no veo una necesidad).

En la placa frontal medio, lado derecho, dremel a la misma vertical paredes originalmente apilados encima de las paredes donde ahora están las baterías.

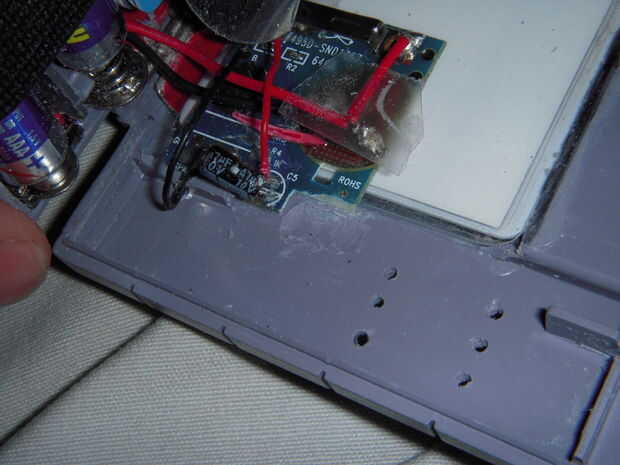

Utilice cinta de doble cara y coloque la tarjeta en la esquina superior derecha de la placa frontal; dar un milímetro o dos de un boquete en el lado que la bisagra está en Este espacio es para los terminales de la batería tienen un lugar para ser y no a tope contra la propia tarjeta. (Es la parte superior derecha si se cerró, si lo tienes abierto con la placa en el suelo, es la parte inferior derecha. Si tiene la placa en el suelo con la parte interna de la placa trasera en el aire... me refiero a la parte superior izquierda. Si he confundido le mira las fotos.)
Cerrar el artilugio. Si no se cierra bien, puede que necesite para dremel a Extraiga un poco de tu capacitor (que poco cilindro negro que cuelga apagado) para poner manera que esté plana. También Compruebe si los cables están recibiendo en el camino. Si todavía no mentira plana totalmente, no es el fin del mundo, siempre y cuando se cierra la mayor parte de la manera que usted va a estar bien.

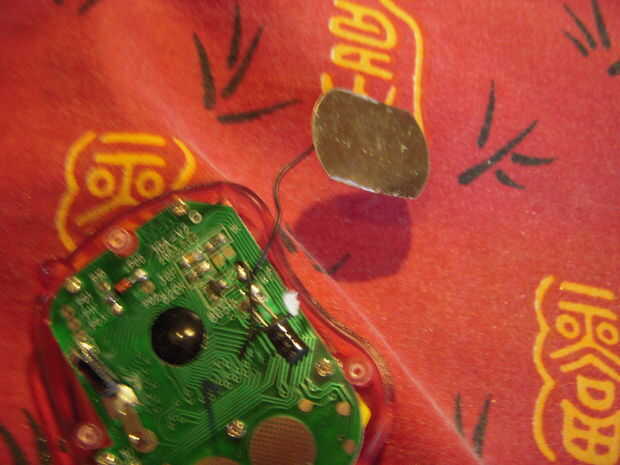

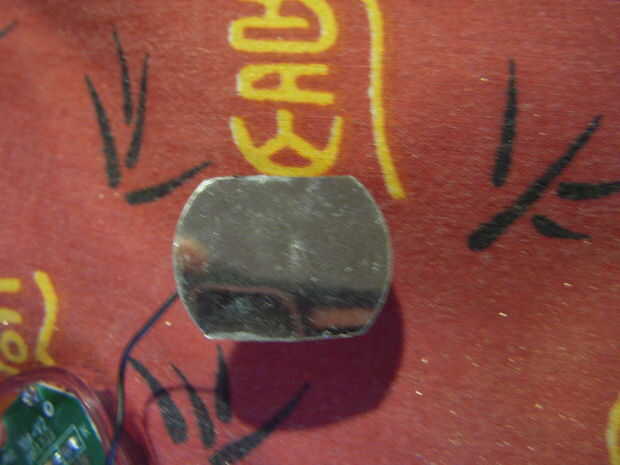

Tome su altavoz piezoeléctrico y si lo desea, alambre o dremel cortar a uno o dos lados por lo que se asemeja a un rectángulo con dos lados redondeados. Esto no dañar el altavoz de cualquier manera, hacer no dremel demasiado cerca a la sección de centro del altavoz, es muy frágil.

La razón por qué no utiliza el altavoz dado con la tarjeta de felicitación es porque es simplemente demasiado grueso! Esto ocupará el espacio que podría llenar las tarjetas de crédito útiles! También la mayoría de los oradores se compone de un imán. El altavoz piezo delgada de papel que utilizamos no tan bien pero es muy débil. Con un altavoz más grande puede manipular con las bandas magnéticas de tarjetas de crédito! Oh noes!

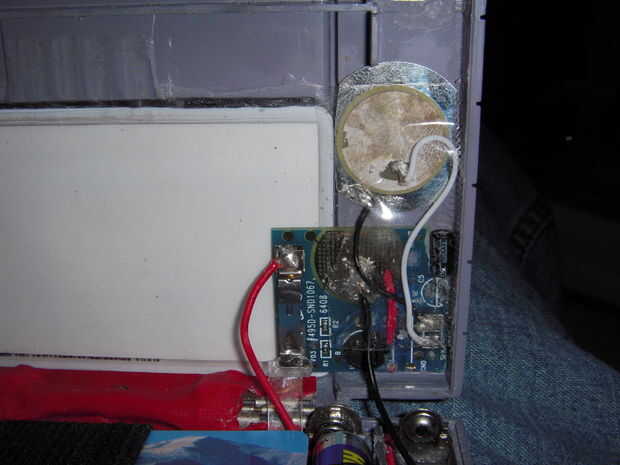

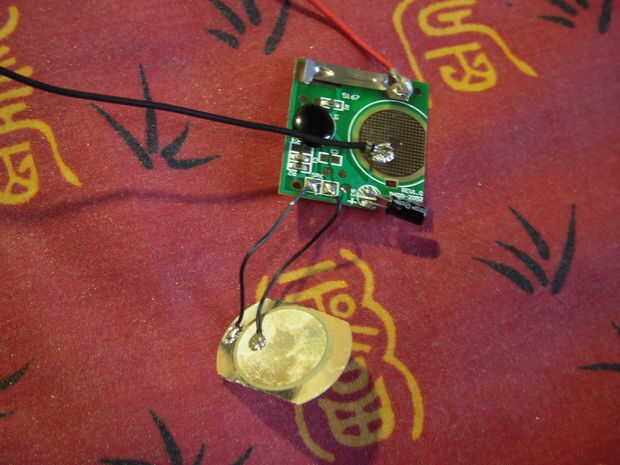

Coloque el altavoz piezoeléctrico abajo (arriba si se abre con la placa en el suelo) y luego la cinta en su lugar. Soldar los cables a puntos de conexión de la oradora anterior. Si usted pierde pista sólo los prueba tocando los cables respectivos 6 pulgadas de las baterías a las posiciones negativas y positivas la tarjeta donde la batería estaba tocando luego el orador termina a los puntos donde fue el último orador. Si no funciona, que tampoco consiguió el orador termina mal o el mal de las conexiones de energía. No deje las baterías conectadas mientras se suelda.

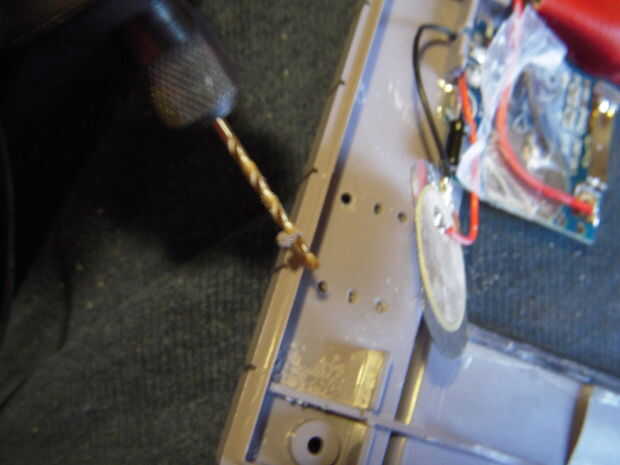

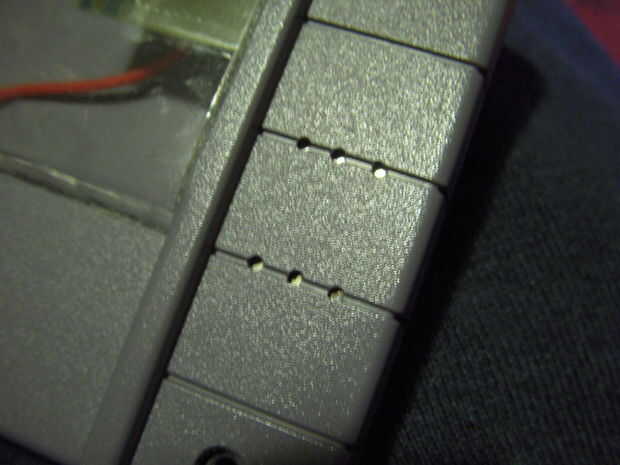

Después tienes soldados embarcaron su altavoz. Ahora pregúntate, ¿cuánto sonido vas a escuchar de esto? Bien si usted había probado, ya sabes la respuesta, no mucho. Pero es todavía lo bastante fuerte como para ser molesto en un ambiente tranquilo. Pero si quieres oír el altavoz un poco mejor conseguir un 1/16 broca y ponen en tu dremel. Si observas que hay dos líneas en el exterior del cartucho que se superponen a la sección donde se encuentra el altavoz! Alinee la broca con estos agujeros y dremel tres agujeros espaciados uniformemente en cada línea que se superpone el altavoz. Ahora usted puede escuchar sólo un poco mejor! Molestar a las damas de la iglesia como usted hace su contribución! Entretener al cajero que usted pague los ingredientes para los gofres que vas a consumir.

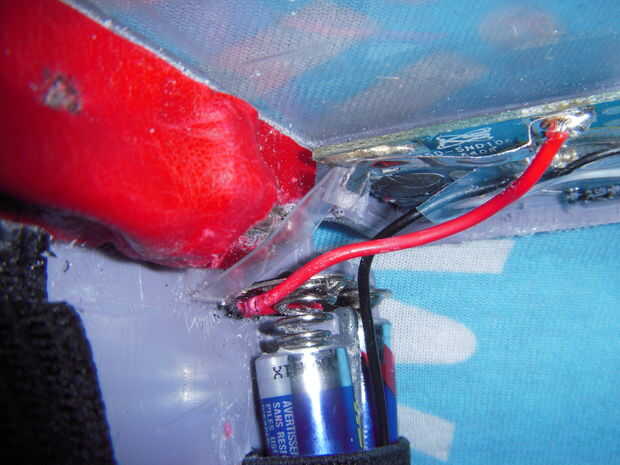

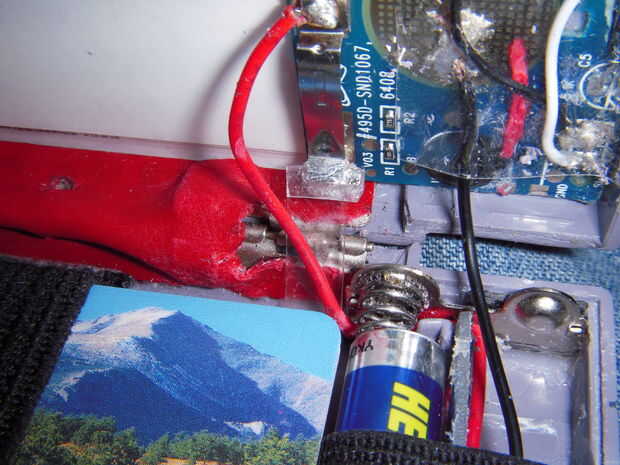

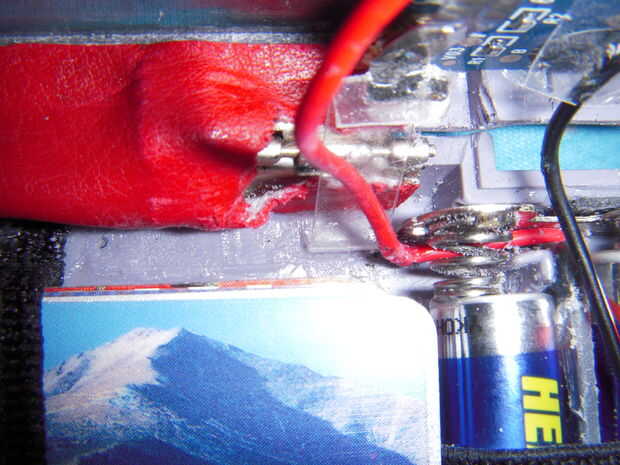

Ahora para soldar las conexiones de la batería. (Asegúrese de que sus baterías están hacia fuera!) Dijo que 6 pulgadas antes de darle un poco para trabajar con. Suben los cables de 6 pulgadas entre y debajo de las pilas bajo el muelle negativo. Compruebe cuánto más tardará para completar la conexión y luego cortar el extra y tira de los cables. Tuerza los alambres y la soldadura. Asegúrese de que no tener tanto cable que consigue pellizcado Compro la apertura y cierre de la cartera.

Quítate esa cinta de doble cara y gorila del pegamento estupendo de la tarjeta en la posición era en antes de luego poner alguna cinta regular o eléctrica sobre él excepto cuando la abrazadera.

Sus baterías en una capa de cinta de cada cinta. Pon pegamento sobre el lugar donde los cables corren entonces establecen firma y en las baterías con cinta hasta palo. Pegándolas como este puede cambiar de posición los cables donde lo necesitan y evitar que el pegamento de mantener las baterías en su lugar para siempre.

POR SIEMPRE!

Bueno por ahora te has dado cuenta sus obras de música. Buen trabajo te.

Ahora la parte más difícil del instructable (al menos para mí). Convertir el sonido de cuando lo cierre.!

Si ha agregado a la tela como lo hice, vas a finalmente darse cuenta de que en el camino, como hice yo. Así que saque la porción de tejido que está debajo y alrededor de donde está la pinza positiva en su tarjeta.

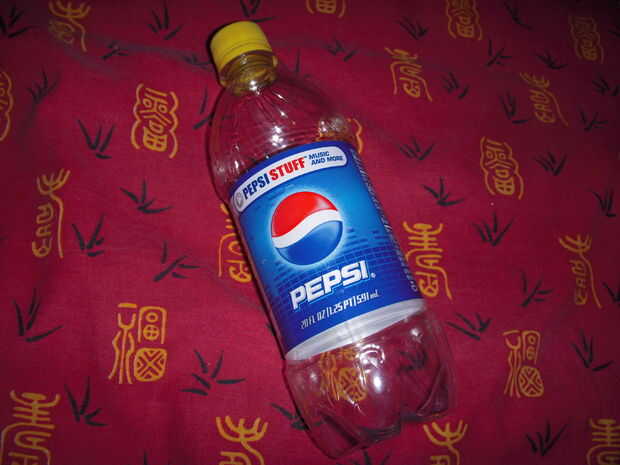

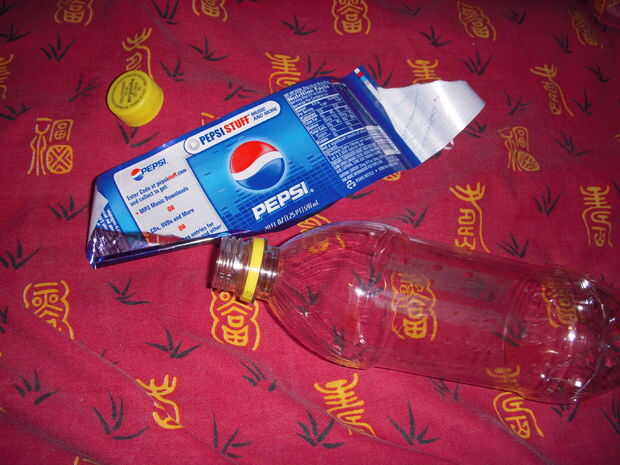

Si no has terminado eso Pepsi hacer NAOW!

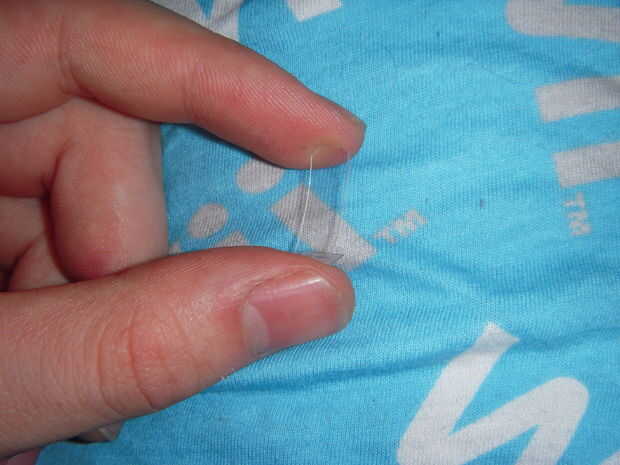

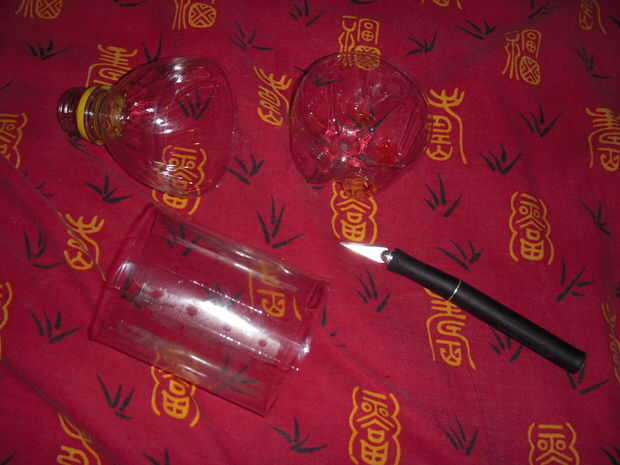

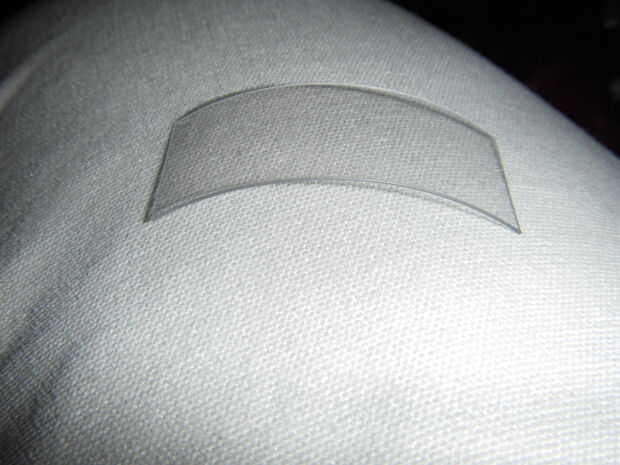

Limpie hacia fuera la botella y saca la etiqueta, el cono y la base con su cuchilla exacto. Una línea recta por el medio del cilindro que le queda la raja. Corte sobre un cuadrado de 2 pulgadas para tener algo más fácil trabajar con. (Una vez más, la sección bajo la etiqueta debe ser plana.)

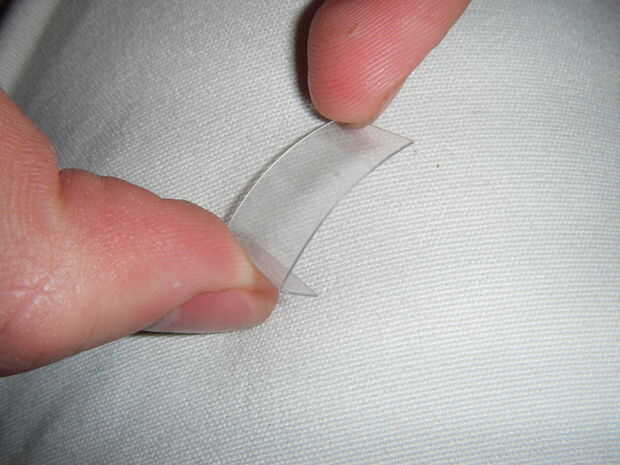

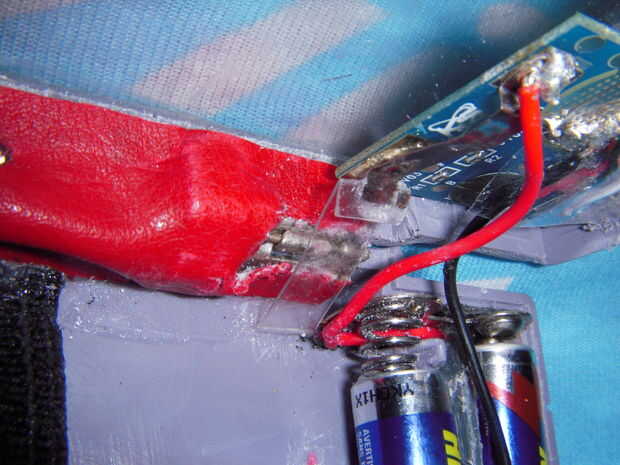

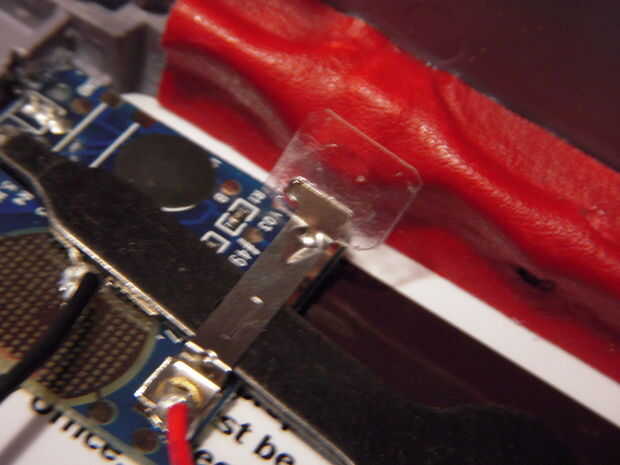

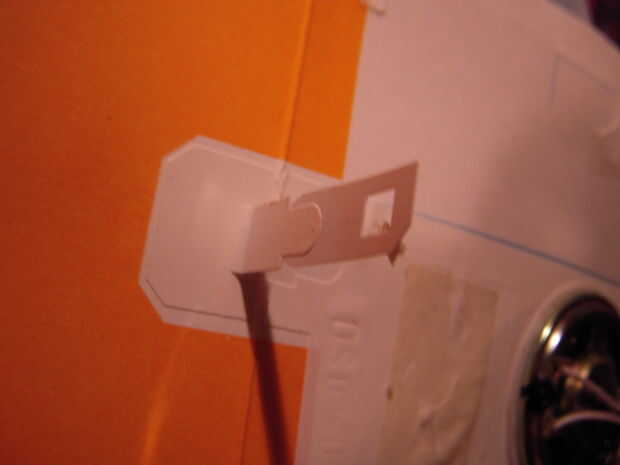

Con esta plaza vamos a cortar hasta hacer una pestaña que se desliza bajo el metal conector positivo para interrumpir la conexión y cortar el sonido cuando está cerrado. Tan en cuanto a amplitud cuanto amplitud debe ser no más ancha que el ancho de la sección de metal que golpea el metal pinza positiva para completar la conexión. Hacer una ficha y alrededor de 2 milímetros de él en la curva de la curva. (de modo que si todavía fueron conectado a la botella, la ficha sería dentro de la botella. Esta pequeña ficha para el espacio debajo de la tarjeta de sonido del pegamento (Asegúrese doblemente desbaste primero) con el borde de la pestaña contra el borde interno del cartucho (mirar la foto para mayor claridad). Ahora es más largo que debe ser por supuesto, pero usted puede siempre cortar más corto, que es exactamente lo que harás. Cortar lo suficiente para que encaje en la parte elevada de la abrazadera metálica pero no levantarlo todo cuando abre completamente. Si te ayuda, hacer lo que hice y al final de la curva lo suficiente para que los contornos de la parte elevada de la abrazadera metálica.

Si la abrazadera está teniendo dificultades para mantenerse conectados, tomar uno de los bits para el dremel o un 3/32 broca de precisión y se coloca justo debajo de la parte de la abrazadera que está doblada y bien, basta con pulsar hacia abajo para darle más curva.

Más probable es que tienes que jugar con esta configuración por un tiempo.

Además, una nota. Después de la apertura y cierre de esta cartera durante el uso normal, la abrazadera metálica todavía viene desplegada, incluso después de usar el método mencionado arriba, porque es tan débil. Así que mi única sugerencia para remediar esto es pegamento un pequeño bit de goma sobre la abrazadera metálica para que siempre se empuja hacia abajo por la banda de goma.
