Cartera de cartucho de Super Nintendo con sonido, luz y almacenamiento de claves (7 / 12 paso)

Paso 7: Energía, agregar las baterías

Vas a necesitar una fuente de alimentación de 3v. Mayor y puede que necesite conocimientos de circuitos más avanzados como la adición de un resistor. Aquí te voy a mostrar cómo agregar dos triples como (AAA) a su cartera su tarjeta de sonido y iluminación de emergencia LED. Así que si no desea agregar o bien, puede omitir esto.

La razón por qué utilicé dos AAAs es porque quería una vida de batería más larga que una célula sola batería que podría un reloj grande. Quería algo que pude encontrar y sustituir fácilmente. Y pilas AA simplemente ocupan demasiado espacio.

Tomar la pieza de conector negativo/positivo de la batería (que uno donde las baterías están al lado y no hay espacio libre entre) y colóquelo de pie dentro de la carpeta y luego cerrarla. Si se cierra, va usted! Su trabajo es más fácil ahora. Si no, dremel abajo en la parte inferior o superior hasta que se hará.
Tomar una de esas piezas de plástico que pliered apagado y cortarlo para que no venga sobre el borde de la placa posterior. Luego pegue en la parte superior de la sección derecha de la placa posterior.

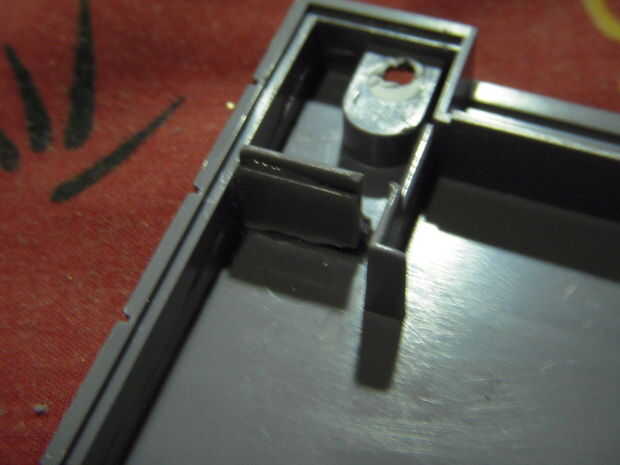

Corte toda la pared pequeña que es la parte superior de la sección de la derecha, obtendrá de la manera.

Pegue el conector de la batería con el positivo en el lado derecho y el negativo (parte elástica) en el lugar donde esa pared poco solía ser. Asegúrese de que no entre pegamento en la batería de puntos de conexión y dejar un espacio de un milímetro de ancho entre la pared de la mayoría de derecha y el extremo positivo.

Tome un extremo negativo por sí mismo y una sola batería AAA. Ponga el extremo negativo y colocar contra la pared horizontal que dejaste y luego pegue la batería. Si está flojo, utilice las lengüetas de plástico para la pared hasta que su batería se ajusta perfectamente. No trate de hacerlo tan fuerte que es casi imposible sacar la batería. Si usted tiene cualquier forro del pegamento a la pared.

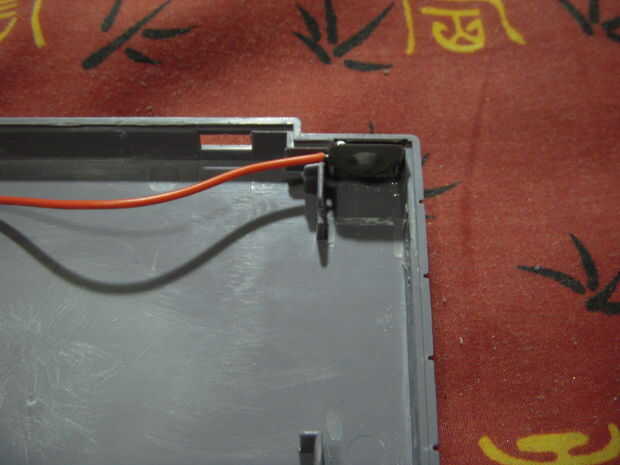

Antes de que pegue tu pieza negativa en, determinar si vas a usar la tarjeta de sonido o LEDs. Si sólo vas a utilizar la iluminación de emergencia, debe soldar un alambre de 3 pulgadas en la parte posterior de este. Si quieres los sonidos de juegos, necesitarás otro cable que es de 6 pulgadas. Si utiliza ambos, quitarlos luego girar juntos y luego soldarlos a la parte posterior. Va a ser más fácil de esa manera.

Voy a asumir que sabes de la soldadura, así que Perdóname por no elaborar sobre cómo. También ello se va a poner muy caliente! Sostener con una pinza si es necesario. No sostenga con su mano pelada!

Ahora que tienes los cables de soldar sobre ella, péguelo en!

Esto es donde puede debe desviarse de las imágenes y siga las instrucciones para una camiseta. Si sigues las instrucciones tendrás un poco más espacio para tus tarjetas de crédito que hice.

Dremel, el resto de la pared que separa el lado derecho de la sección central ahora hasta la sección donde hay un pequeño pedazo horizontal, que viene antes de la pared horizontal que dejaste.

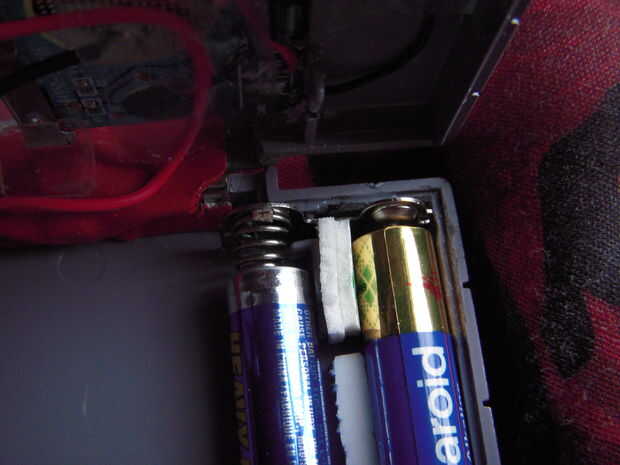

Tomar las dos baterías, coloque uno en el lado derecho completo y coloque uno en el lugar donde la pared solía ser. tomar la otra batería y presione suavemente el extremo negativo contra el muelle. Si tienes suficiente espacio frente a ese pedazo que lo dejó para que el final positivo a pegar delante o detrás de la esencia, eres bueno. Si no es dremel el resto de esa pared hasta que eres incluso con la pared horizontal izquierda y presione suavemente su extremo positivo contra la batería. Marca el lugar detrás de él, del pegamento estupendo de una pieza de plástico a la pared en la parte de atrás de esa línea y contra él. Deje que el pegamento fijar.

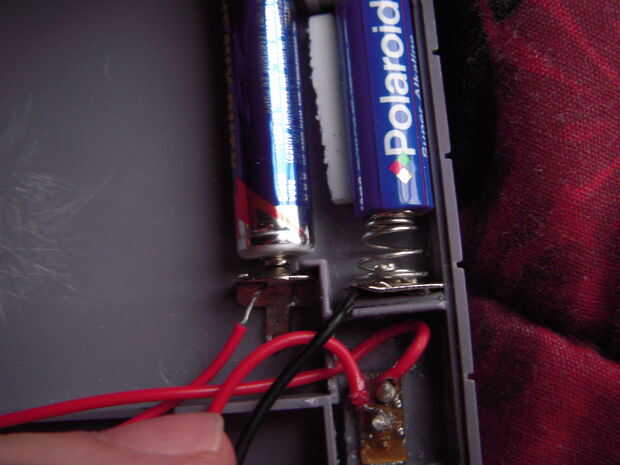

Ahora antes de que pegue el extremo positivo en, tienes que determinar una vez más si vas a usar los LEDs y los sonidos del juego. Respectivamente de 3 pulgadas y 6 pulgadas. Hacer lo mismo que antes si usas ambos.

(Estas longitudes no son las longitudes exactas a utilizar y probablemente será necesario cortar con tijeras para caber correctamente sin exceso. Doy estas longitudes de cable para que tengas un poco para 'jugar'.)

Ahora coloque su final en su lugar sin pegar en. Asegúrese de que no toque el extremo negativo o de lo contrario podrá causar un corto circuito. Asegúrese de que la primavera o la batería puede tocar. Cuando haya determinado la posición correcta, luego pégalo en. Ahora ya tienes tu fuente de energía! Extraiga las baterías si están en.
