Cariño, encogi lo Arduino: pasar de Arduino a ATtiny y escribir el código en C de AVR puro (4 / 5 paso)

Paso 4: Cableado nuestro proyecto LED

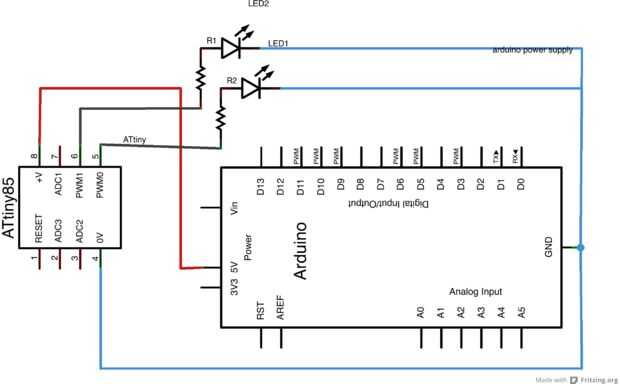

Esta es muy sencilla configuración. Basta con conectar el pin 5 (PB0) y 6 (PB1) de su ATtiny con un LED respectivamente (por supuesto que debe agregar un resistor con al menos 150 ohmios antes). Luego conectas el chip con una fuente de alimentación. Lo ATtiny trabaja con 2.7V a 5.5V (dependiendo del modelo que tienes) así que con 3,3 v debe ser fino. Si no tienes nada como eso en las manos, sólo abusan de su Arduino como fuente de alimentación como se muestra en los esquemas.

Ahora debería ver nuestros LEDs parpadeando! Si tienes un rojo y un azul condujo parece policía luces...

Tenemos nuestro ATtiny corriendo pero si tienes más complejos programas que se ejecutan en él, resulta extremadamente molesto probar tus programas porque la única opción para "depurar" tienen por ahora son algunos LED. En los siguientes pasos aprenderás cómo utilizar una biblioteca denominada "softuart" junto con el Arduino, que permite la charla ATtiny a un monitor serial en su computadora.
