Cariño, encogi lo Arduino: pasar de Arduino a ATtiny y escribir el código en C de AVR puro (3 / 5 paso)

Paso 3: Instalación del Hardware para la transmisión de su programa para el ATtiny

Ahora viene un punto crucial. Queremos transmitir nuestro programa para el microcontrolador. Lo hacemos mediante el uso de un llamado en-sistema -programador (ISP) que escribirá nuestro compilado .hex-archivos al chip, el bits del fusible, Compruebe la materia entera y así sucesivamente. Pero no te asustes, básicamente sólo hervirá hasta un poco de cableado y un comando en el terminal.

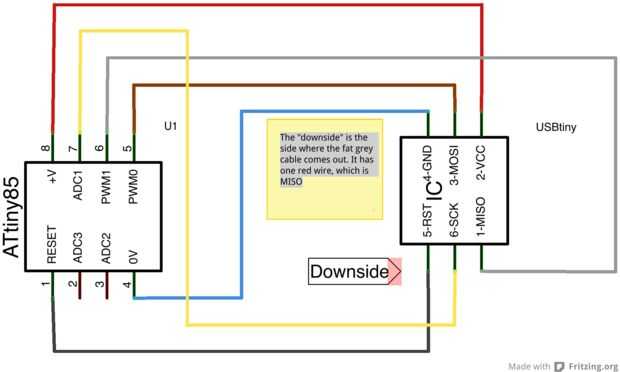

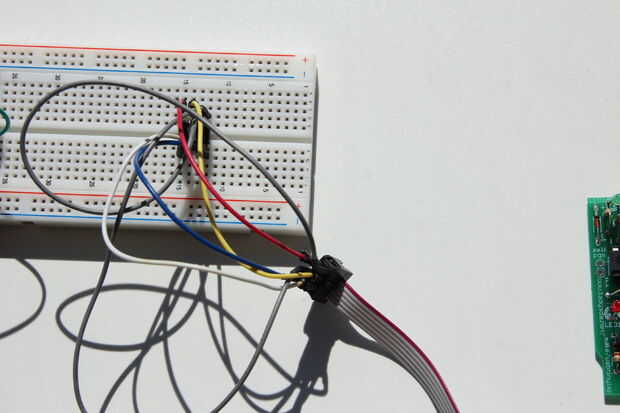

Si no tiene un tablero AVR o quiere soldar tú mismo, tenemos que hacer el cableado. Tomar una placa y poner allí tu microcontrolador. Lugar para que el muy pequeño punto que indica el pin RESET está en la parte inferior izquierda. Ahora toma tu ISP (y no se conectan al ordenador todavía!). Tiene un cable con un adaptador de 6 pines. Usted necesitará identificar el puerto 1 (MISO). El lado donde el cable gris sale el adaptador es el inconveniente y a la derecha está marcada con un hilo rojo. Esto indica que la parte inferior derecha está el puerto MISO. Conectar con el pin 6 de su ATtiny. Ahora hacer el resto del cableado como se indica en los esquemas. Por favor tenga en cuenta que deberás tener mucho cuidado al hacer el cableado. Para comprobar que, antes de que usted encienda el ISP o el ATtiny puede subir en humo!

Ahora estás listo para conectarse a su ISP con el ordenador. El siguiente paso es llamar a avrdude para cargar el programa en el chip. Lo haremos publicando simplemente el comando hacer instalar en el terminal. Si usted ha establecido el ISP correcto en su Makefile y tiene un cableado adecuado, se debe transmitir su programa en unos pocos segundos.
