Cargar su teléfono gratis con el Panel Solar cargador de teléfono (4 / 10 paso)

Paso 4: Construir y probar el circuito en un protoboard

* Este circuito está diseñado para engañar a Apple iPhones pensando que están conectadas al cargador Apple genuino. IPhone de Apple necesita un sesgo 2v D + y D-pins. Estas son el centro de dos pins en el conector USB. Si tienes un teléfono Android, técnicamente puede omitir este paso. Esto será, sin embargo, inutilizar el cargador para iPhones y añadiendo aumentar compatibilidad del cargador.

Si tienes un Android y no se preocupan por apoyar el iPhone carga que usted puede directamente conectar la salida del convertidor DC/DC al conector USB. Asegúrese de verificar y comprobar que la polaridad es correcta though.*

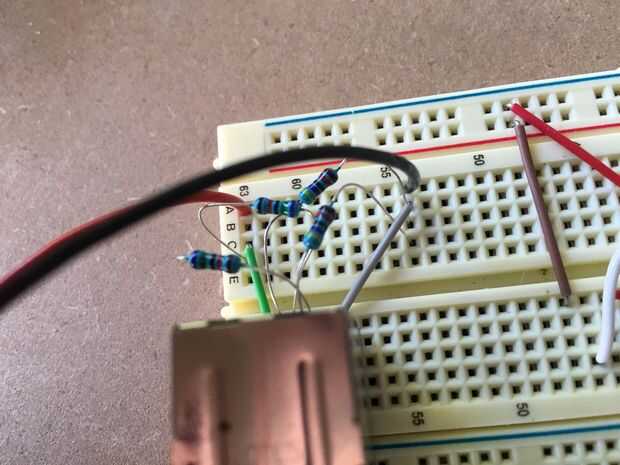

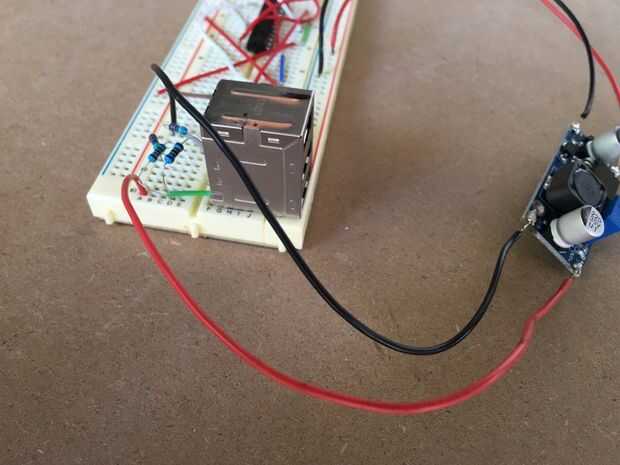

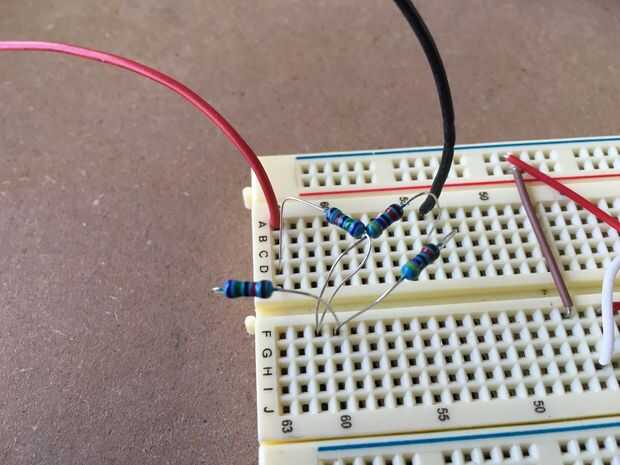

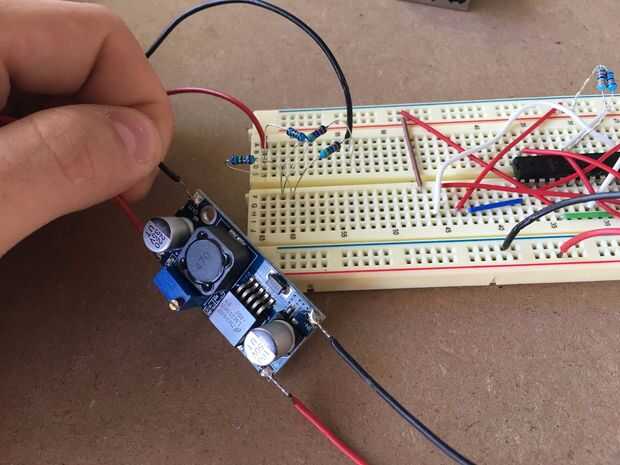

Siga el esquema que ha proporcionado arriba y construir el circuito en un protoboard para probar. El circuito es bastante simple así que no tendrás problemas. Se han construido el circuito, conectar la entrada del convertidor DC/DC de una fuente de alimentación de prueba y ajustar la tensión de entre 10v y 18v. Pasemos al siguiente paso para calibrar el convertidor DC/DC.
