Cargar nuevo software al Trinidad usando Arduino [do Trinidad pomocí Arduino del software nahrát Jak] (5 / 6 paso)

Paso 5: Conecte a Trinidad [zapoj a]

[ČESKY NÍŽE]

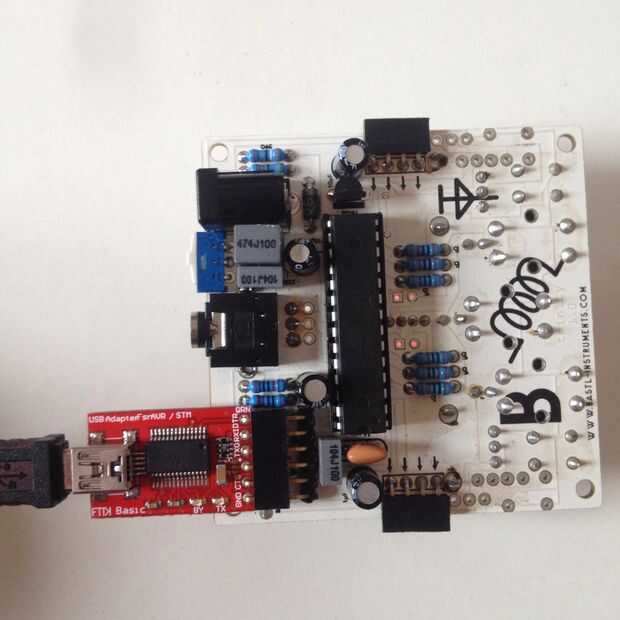

Como se muestra en el cuadro conectar la Trinidad a la Junta de FTDi USB y este se que conecta con el cable al ordenador.

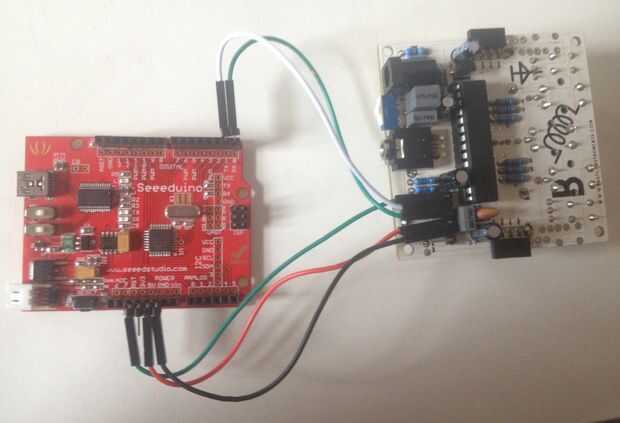

La otra imagen muestra cómo usted puede alambre hasta su Arduino para cargar el software.

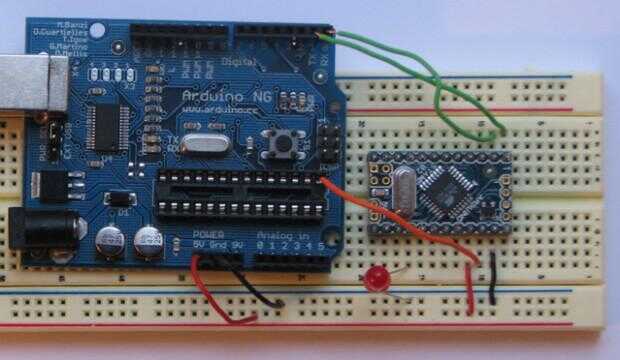

¡ IMPORTANTE! el cuadro 2 no es 100% correcto porque tengo mala versión del Arduino, este se muestra más cómo alambre para arriba. Necesita la versión de Arduino - el más viejo modelo que tiene el chip grande DIL - no smd. Tiene la misma clase de chips como Trinidad. Usted necesita tomar el chip hacia fuera como en esta imagen:



El cableado está siguiendo - de arriba a abajo en la imagen de la Trinidad:

RST - reset (verde)
TX - 1 - (blanco)
RX - 0 - (verde)
5V - + - (rojo)
TIERRA---(negro)

CZ

Jak na obrázku zapojí se k FTDi Trinidad un pak stačí zapojit USB cable k počítači.

Můžeš použít taky desku Arduino k uploadu softwaru. musí mít vyjimatelnej čip - ne DIL SMD un pak de mělo platit následující zapojení - na tomhle obrázku mám špatnej punta Arduino - diez má SMD je a jen zapojovací obrázek
Měl bys mít Arduino bez čipu asi jak na tomhle obrázku



Zapojení je následující od vršku dolů podle obrázku na Trinidad

RST - reset (zelená)
TX - 1 - (bílá)
RX - 0 - (zelená)
5V - + - (červená)
TIERRA---(černá)
