Paso 5: Pensamientos y la explicación
Sin embargo, en este caso, la razón funciona es porque el driver ZVS comienza por oscila en alrededor de 50-60 khz. No podemos oír ya que está por encima de nuestro rango de audición.

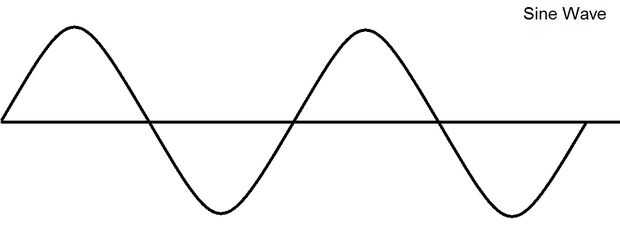

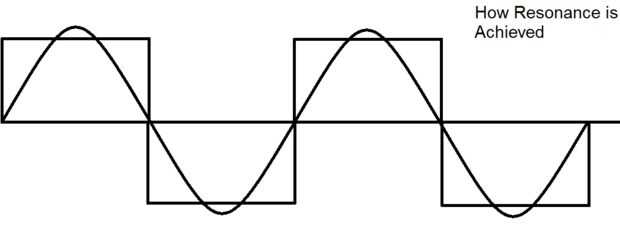

Resonancia puede ser considerada como un péndulo. Si golpeas un péndulo, se mueva hacia adelante y volver. Si usted golpea el péndulo otra vez, a la derecha empieza a swing hacia abajo, el péndulo viajarán más rápido y más alto que antes. Es mucho lo mismo en electrónica, en lugar de velocidad y altura, su voltaje y corriente! Se observan muy fácilmente con una taza de agua. Si lo agitas la manera derecha hacia adelante y hacia atrás el agua se derrame fuera de la Copa, debido a la resonancia.
Debido a esta magia llamada resonancia, las variaciones de voltaje en el tanque (entre la bobina de 3 + 3 y el condensador de 2 uF) son mucho más altos que el voltaje de entrada es. Resonancia ayuda con distancia de transmisión, y también, como resultado de cómo encender el MOSFET, son en lo que denomina conmutación de voltaje cero, donde encienda y apague cuando el voltaje a través de ellas es cero. (lo que significa, que generan poco/sin calor debido a las pérdidas de conmutación). Sin embargo, debido a resistencia en-estado, hace un poco de calor.
De todos modos, ir lejos de los complicados pedacitos de él, la razón puede transmitir energía es causada por el magnetismo. Como la bobina oscila, envía un campo magnético alterno a través del aire, que es recogido por la bobina receptora (y otra vez, debido a la resonancia, la tensión se levanta hacia arriba) y por lo tanto, la potencia es transmitida a través del aire! Es el mismo concepto básico detrás de las ondas de radio; sin embargo, amplificadores son necesarios para conseguir el sonido del aire y la frecuencia es mucho mayor!
Hice todas las fotografías que se muestra, sin embargo, la imagen del transmisor es una versión modificada del famoso Mazzilli flyback driver. (un gran y versátil circuito... Utiliza para tantas gracias Vladmiro Mazzilli para esto!)
Y una cosa más; En otro instructivo, una vez consigo algunos protoboard, voy a explicar como hacer un convertidor buck. Es relativamente fácil y requiere pocas piezas.
Y como nota de seguridad; Yo no soy responsable por cualquier "oopsies" que si usted decide construir este circuito. Usted necesita para asegurarse de que todo está conectado correctamente.
Si de alguna manera acaban de ganar el concurso de Epilog, quisiera utilizar el grabador de láser a ante todo, hacer de PCB. No me gusta la forma tradicional de grabado (con productos químicos y vapores desagradables) y además, podía además vendo el PCB a otros entusiastas de la electrónica para cantidades más pequeñas de dinero, que la mayoría de las empresas grabado te hace pagar. Voy a intentar mi mejor traer esta afición en el centro de atención!
Gracias por leerme y por favor la tarifa y voten :)
