Paso 3: Corte de cartón más
Este es el paso más importante, como esto decidirá donde su bobina de carga inalámbrica estará en relación con su marco. Puede ser que necesite ver donde su teléfono o de la caja de bobina interna se encuentra para que su teléfono se centrarán en el marco de la final.
Para mí la bobina interna fue un poco abajo de la mitad de mi teléfono.

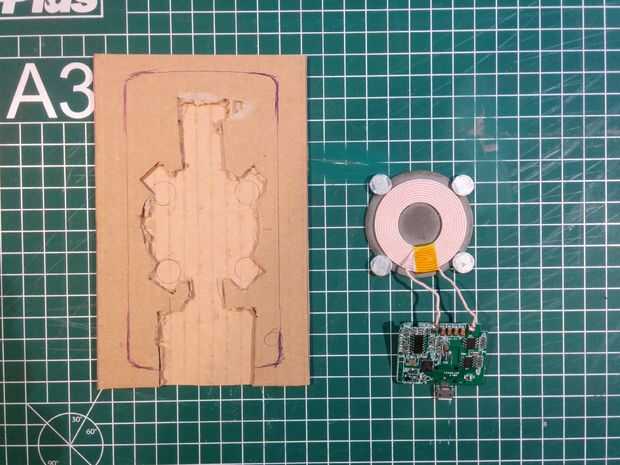

Empieza trazando los bordes del teléfono en la cartulina, luego coloque el cargador sin hilos dentro de los bordes trazados en la misma posición como sería en el teléfono y luego trazar alrededor de la bobina e imanes (el palo de imanes a la placa de soporte de la bobina por sí mismos).
Donde usted decide trazar el PCB depende de la posición que desea que el cable salga de su marco. Quería mina en medio de la parte inferior así que trazó mi PCB allí.
Después de trazado puede empezar a recortar la capa superior de la estructura interna de cartón y cartón cuidadosamente con un cuchillo x-acto. Cortar el área de PCB un poco más grande en el eje y que el PCB real sí mismo, tendrás cierto margen de maniobra más tarde. Tenga cuidado de no pinchar la capa base de cartulina, ya que esto podría ser visible en el producto final. Cartulina impresa tiene más fuerte arriba y capas de fondo que no son tan fáciles de Tara o punciones como cartulina regular.
Después de cortar alrededor de los bordes de las huellas y en las crestas de la estructura interna es la más fácil de tirar sólo el material hacia fuera con los dedos.
