Cargador de batería solar para sus herramientas eléctricas inalámbricas (4 / 11 paso)

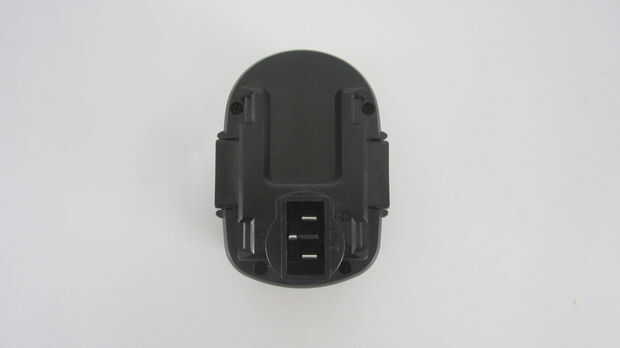

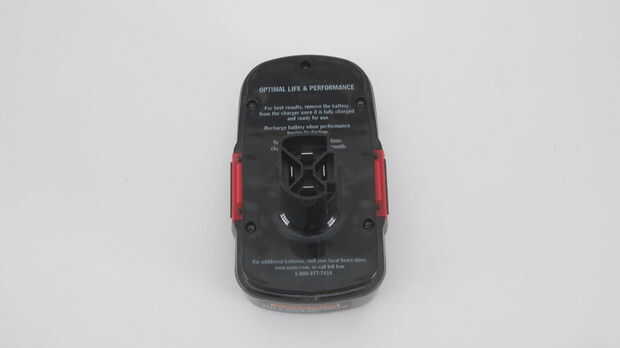

Paso 4: Identificar los terminales de la batería

Lo primero que tienes que hacer es identificar y etiquetar cada uno de los terminales de la batería. Si la batería tiene dos terminales entonces puede fácilmente utilizar un multímetro para identificar cuál es el positivo y cual es negativo.

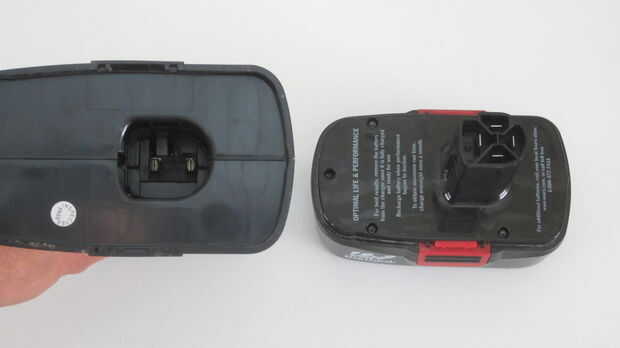

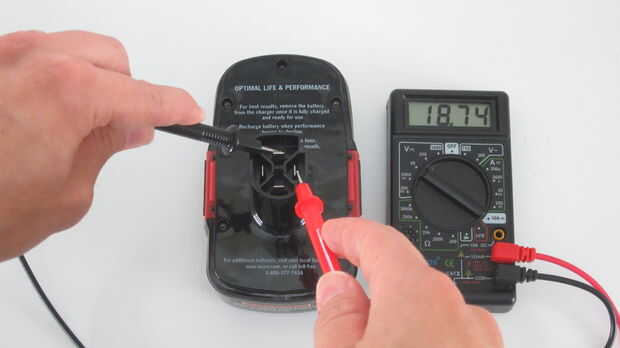

Si la batería tiene más de dos terminales, hay varias cosas que usted necesita para comprobar. Comience tomando nota de la posición de los terminales en la herramienta eléctrica. Una herramienta de poder generalmente se conectará directamente a los terminales positivos y negativos de la batería. Se puede utilizar un multímetro para medir el voltaje de los terminales correspondientes de la batería para determinar cuál es el positivo y cuál es negativa. Cualquier adicionales terminales probablemente será un fusible térmico o un sensor de temperatura.

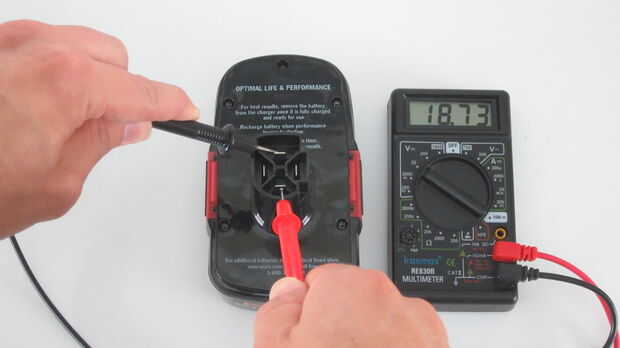

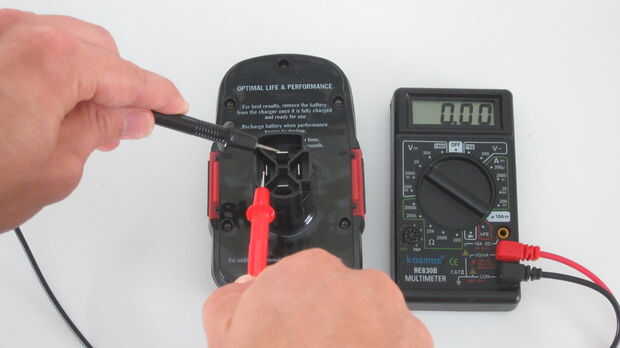

Un fusible térmico generalmente está conectado al borne positivo de la batería. Así que si mides el voltaje con un multímetro tendrá el mismo voltaje que el positivo terminal de la batería (o un poco menos). El fusible térmico también se conecta a la salida positiva del cargador. Una vez que haya identificado el fusible térmico, cualquier pin restante será el sensor de temperatura.

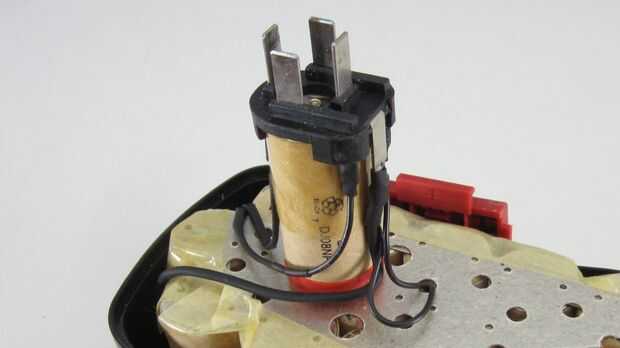

Si usted quiere verificar dos veces para asegurarse de que han identificado correctamente los terminales, puede Retire con cuidado la tapa de la batería y compruebe que está conectado cada cable. No desconecte ningún cable ni mover cualquiera de los sensores.

Después de identificar cada terminales pueden etiquetarlos con cinta adhesiva, un marcador permanente o rasguñando una nota en el lado de la carcasa de plástico
