Cargador de batería Solar de 9V (2 / 8 paso)

Paso 2: ¿Qué tipo de células solares?

Tenemos que tener cuidado al escoger las células solares, mucho más en el diseño de circuitos para pilas AA de carga lenta.

Cuando la lenta carga de baterías recargables de NiMh, la mayor cantidad de energía que puede lanzar en ellas es 10% de su capacidad. Por ejemplo la mayoría de las baterías AA NiMh tiene entre 2.000-3.000 mah de carga, que significa que podemos lanzar entre 200-300 (dependiendo de la batería) de la corriente en ellos.

Ahora mis pilas de NiMh de 9V 300 mah de carga, lo que significa el máximo que puedo tirar en ellos es 30 ma. Como la mayoría de las células que encuentran en línea es por lo menos 50 ma de corriente vamos a tener que encontrar una mejor solución.

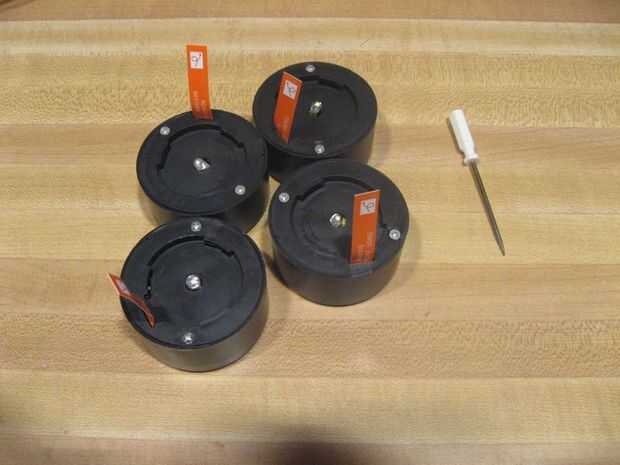

Entrar en algunas luces de jardín solares baratos. Encontré estos en una tienda local por $3 cada uno, en venta por $2. Sus células hacia fuera de 3, 5V @ 20 ma. Para hacer nuestro cargador de 9V que vamos a combinar 4 de ellos junto a 14V @ 20 ma.

¿Usted probablemente puede encontrar las células similares en otros lugares en internet, pero donde estaría la diversión en eso?
