Para la asignación de exploración TfCD tecnología fue elegido para hacer un Instructable para un prototipo simplificado que medirá la correlación entre el ángulo y la carga aplicada en una formación de cabeza de taza.

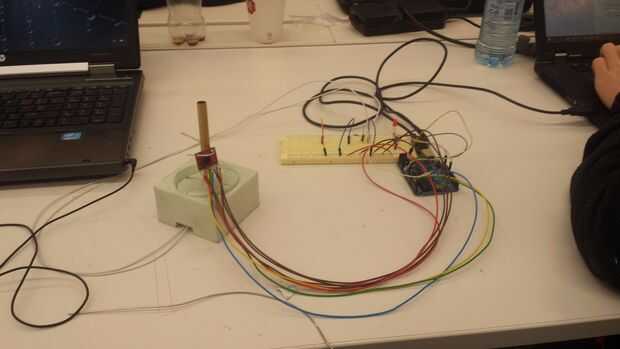

La Copa y la cabeza fueron modelada utilizando el diseño hemisférico de componentes existentes de Biomet. Los modelos fueron finalmente molidos de espuma. Para determinar el ángulo del vástago femoral hacia la Copa, se utilizó un acelerómetro SPARKFUN triaxle. Para determinar la carga de la cabeza en la Copa, un sensor de presión (marca?) fue colocado en la parte inferior de la Copa. Eventualmente estos sensores se conectan entre sí usando Arduino en el siguiente esquema de circuito de Arduino. Para medir las variables de un programa de software fue escrito. El LED en el circuito se utiliza como salida y dar una indicación de la carga de la fuerza a medida que aumenta en intensidad a medida que la carga aumenta como una advertencia. En el monitor serial del programa de Arduino pueden verse las fuerzas exactas y ángulos correspondientes.
Material:
180 * 90 * 50 espuma de poliestireno (EPS)
Madera palo de 10 cm
Pequeño trozo de alambre
Placa Arduino
Cable de Arduino
Protoboard
Aproximadamente 2 metros de cable eléctrico preferiblemente en diferentes colores.
220Resistor
10KResistor
1 LED
1 acelerómetro triaxial
Resistencia sensible 1 fuerza (max 100N)
Soldadura estaño
Soldadura de hierro
