Paso 5: LED torre
La torre de Led se utiliza para el montaje 4 alta potencia led (1 vatio)

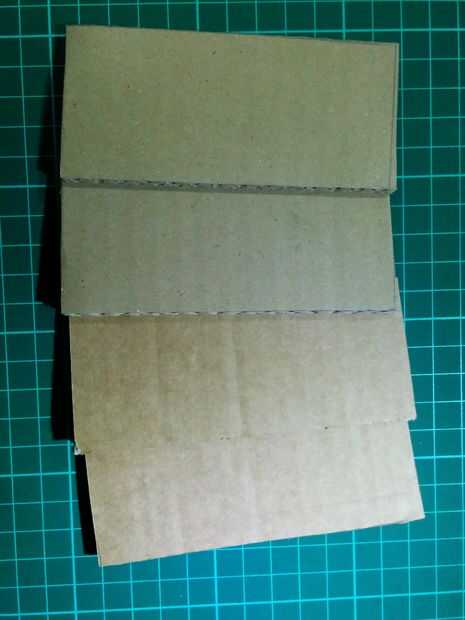

Cortar 4 rectángulos de tamaño 8 cm x 4 cm

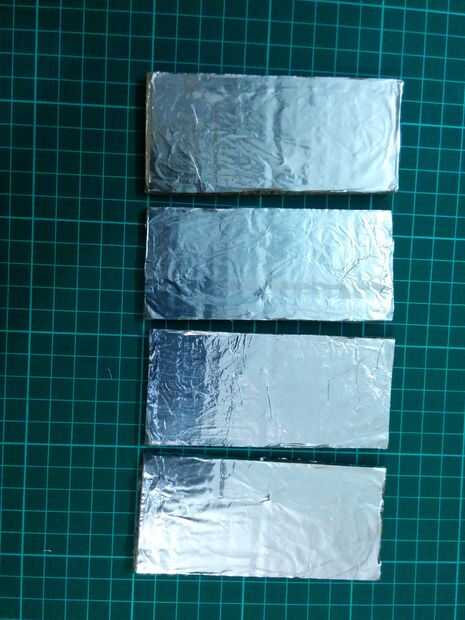

Cortar 4 láminas de aluminio del mismo tamaño

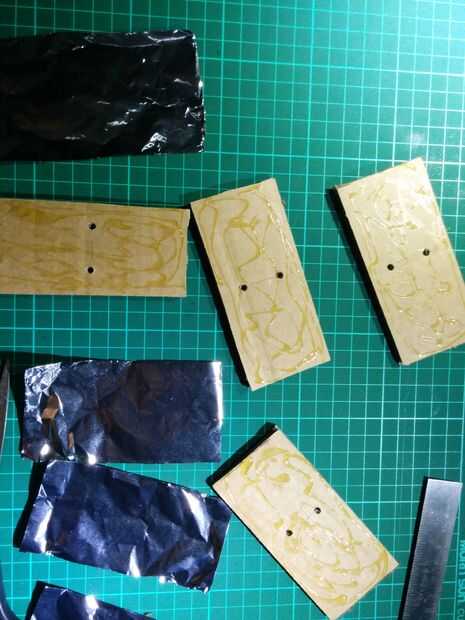

Pegar la hoja sobre la cartulina.
El aluminio tiene dos propósitos uno como el reflejo de un medio y otro para la disipación de calor.

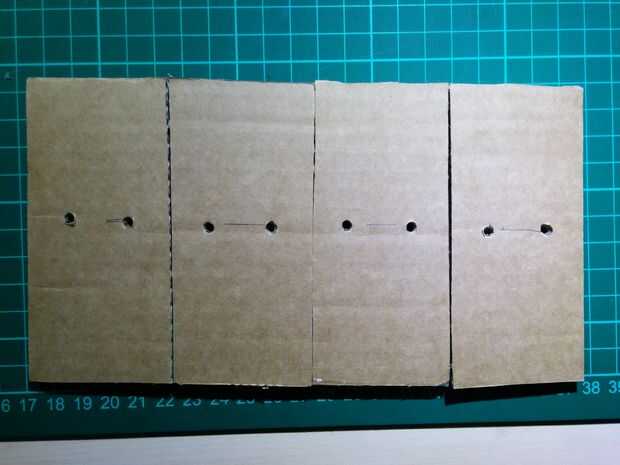

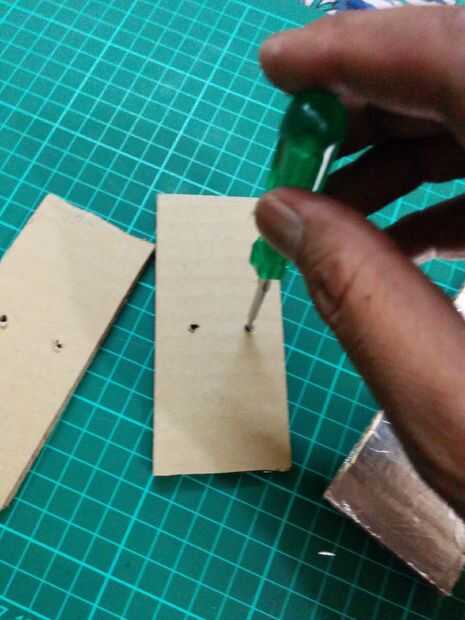

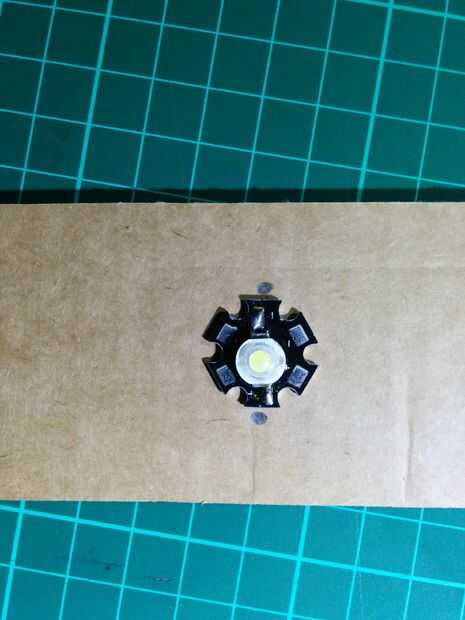

Marque dos punto marcas sólo dos lados del disipador de calor led y haga los agujeros utilizando un objeto punzante o un destornillador.

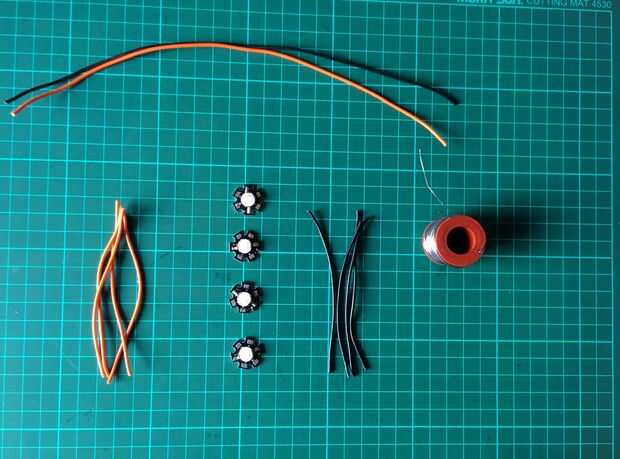

Cortar 4 números de cables rojo y negro de la longitud de 6 a 7 cm y 2 cables (rojo y negro) de longitud 15 cm.
Mi led ya tiene disipador de calor Unido si no han entonces primero conecta disipador de calor.

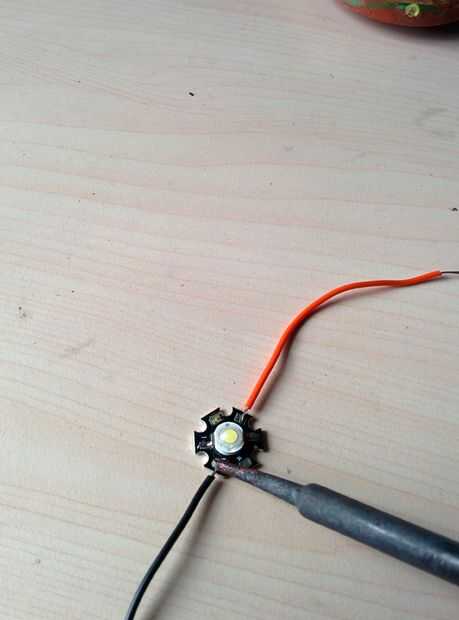

Suelde los cables rojo y negro (corto largo) con el terminal positivo y negativo del LED respectivamente.
Inserte los cables rojos y negros del led en el agujero hecho anteriormente.

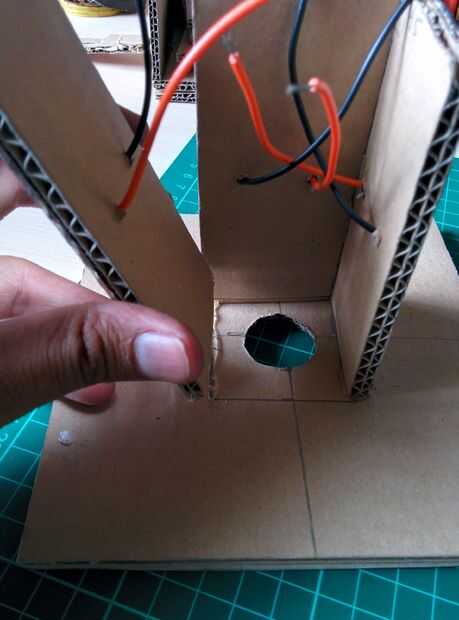

Hacer la torre por unirse a todos los 4 rectángulos (uso pistola de pegamento)
Unir todos los cables negro y 4 cables rojos en dos conexiones. (conexión en paralelo de LEDs) Ahora soldar a la Unión de cable rojo con el cable largo rojo y el cruce de cable negro con el cable largo negro. Uso corriente para cubrir las partes desnudas del conductor para evitar cualquier corto circuito de aislamiento. Estos dos cables son finalmente va a la batería (Banco de potencia). En esta comprobación etapa el funcionamiento del led conectando los terminales con cualquier batería debajo de 4.5V.
Los detalles del esquema se discutirá más adelante.
ADVERTENCIA:
Hacerlo bajo su propio riesgo
El poder más elevado led usado en este proyecto produce calor que puede quemar el cartón y puede haber posibilidades de fuego. Por lo tanto solicito utilizar disipador de calor adecuado en lugar de papel de aluminio que no es suficiente para disipar calor. Durante la fabricación esta lámpara olvidé este punto de seguridad. Uno de los miembros de la comunidad (nqtronix) me recordó a este punto.
Solución alternativa:

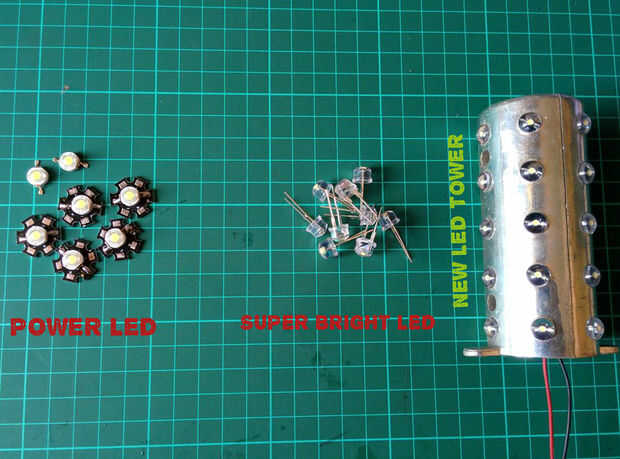

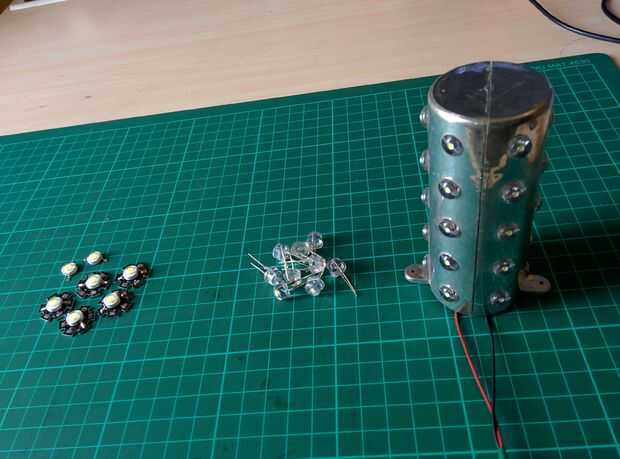

También puede utilizar Super brillante LED (tapa plana) en lugar de led de alta potencia que no produce mucho calor, no hay riesgo de incendio y consumen menos energía también. Ver la imagen para la nueva torre de led que utiliza 30 LED brillante estupendo. Lo compré de la tienda más cercana pero puede hacer fácilmente mediante el uso de la misma torre de cartón. He probado 20 LED es más que suficiente para producir la misma iluminación.
Montar 5 LEDs en cada lados de la torre de manera vertical.
Conecte todos lo super brillante led en paralelo.
El LED que se muestra en las fotos son 8mm, 3, 5V, 30mA. Pero tamaño pequeño brillante también funciona bien.
