Paso 4: Montaje de globo ocular
Asegúrese de que el globo ocular de animatronic es poner todos juntos mirando hacia adelante. Asegúrese de que el microcontrolador y el protoboard se montan hacia abajo en la plataforma, o quitarlo completamente si es posible. La plataforma del globo ocular se cuelga hacia abajo para electrónica un poco así que se caiga.

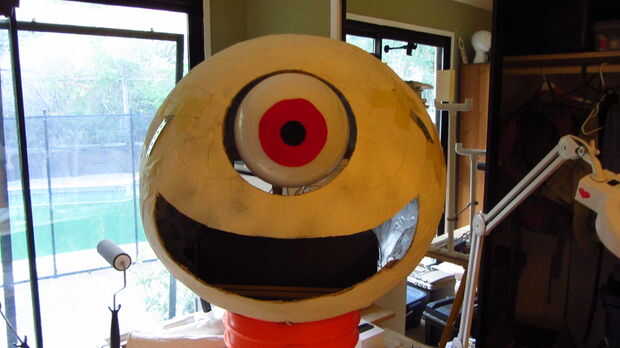

El sistema del globo ocular dentro de la cabeza y ver que dentro de la cabeza la plataforma es cuando el globo ocular se ve mejor cuando sobresale en la parte delantera. Tal vez útil que alguien sostenga en su lugar mientras que la otra persona parece de la parte posterior. En mi caso, lo hice de la parte posterior mientras que frente a un espejo que estaba en frente.
Tener una idea sobre cuánto correa colgante se necesitarán para conectar el lado izquierdo y derecho a la cabeza. Dentro de la cabeza donde la correa puede ser alimentada a través de la marca. Debe ser aproximadamente 1" delante de la plataforma y a los lados.

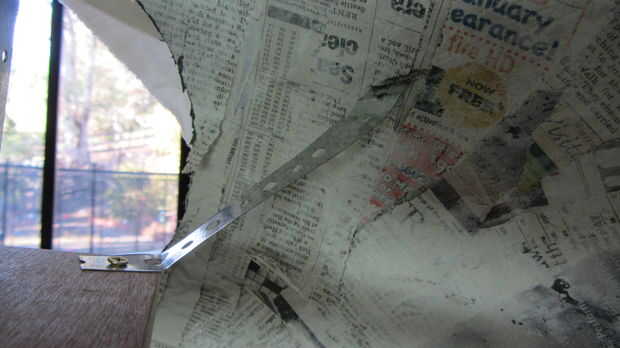

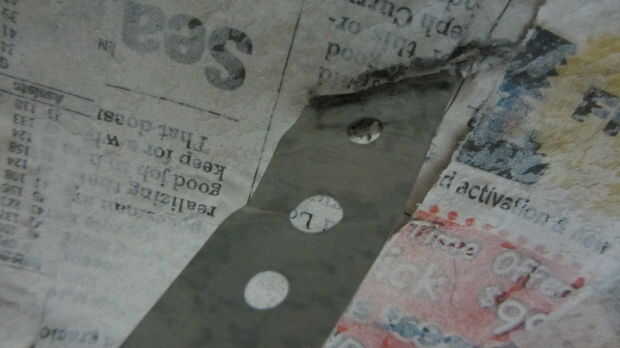

Cortar dos tiras de correa de que cuelga más de lo que se necesita. Fíjelos a la plataforma del globo ocular. Corte las ranuras en la cabeza. Desde dentro de la cabeza, pase las tiras por las ranuras y doble hacia abajo firmemente. Ahora Levante la plataforma de tal forma que es nivel. Si el globo ocular no está centrado en la cavidad del ojo, ajustar la longitud de las correas. Si otra raja debe cortarse en la cabeza, lo hacen libremente. Errores serán cubiertos para arriba. Una vez que delantero correas son marcadas en, abajo con cinta adhesiva.

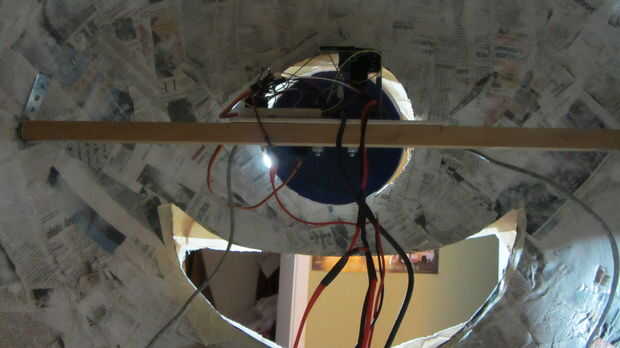

Sosteniendo la plataforma globo ocular nivel otra vez, medir el interior longitud de la cabeza que la varilla de 3/4 "x 3/4" de madera se cortarán a para sostener la parte trasera de la plataforma. Ser conservador y añadir 1/2". Ahora, afeitado a lo largo de la varilla hasta que quede dentro de la cabeza sujetando la parte trasera de la plataforma. La varilla debe ser capaz de permanecer en el lugar sin ninguna ayuda.

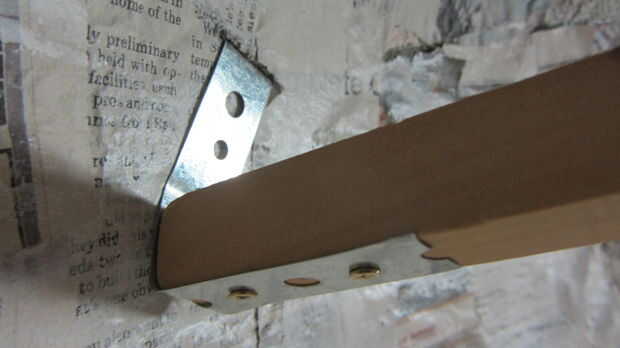

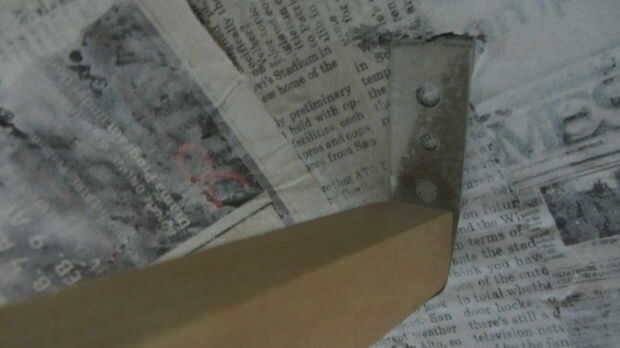

Una abertura en cada lado de la barra de 2" por encima de donde cuelga la correa puede ser alimentado a través de la marca. Cortar dos tiras de colgar correa, aproximadamente 6" más o menos. Garantizar a cada lado de la barra y luego doblarlas hacia arriba. Desde dentro de la cabeza, pase las tiras por las ranuras, luego tire de ellos para que la varilla se levanta y apoya la plataforma del globo ocular. Asegure la plataforma de abajo en la varilla con unos pequeños tornillos para madera.

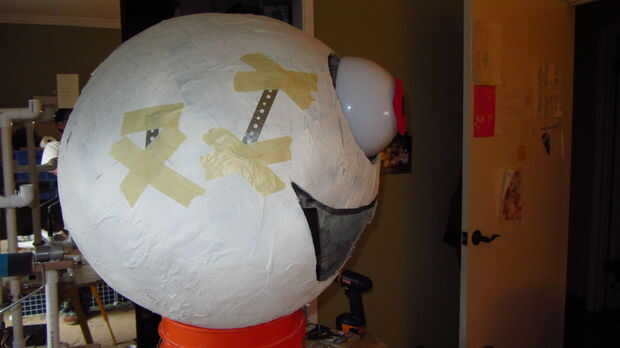

Verifique otra vez la posición del globo ocular. Ajuste las correas si es necesario. Cinta hacia abajo de las correas con la cabeza.
