¿Captura de movimiento 3D (4 / 5 paso)

Paso 4: Generación de la escultura

Ahora puede generar un modelo 3D (y archivo de impresora 3D) uso de Rhino y el script que he escrito. He tratado de escribir estas instrucciones para alguien sin experiencia con Rhino/3D modeling software, así que incluso si usted nunca ha modelado nada debe ser capaz de seguirlos. Si tienes cualquier problema no dude me mensaje y voy a intentar llegar de nuevo a usted cuanto antes.

Paso (1)

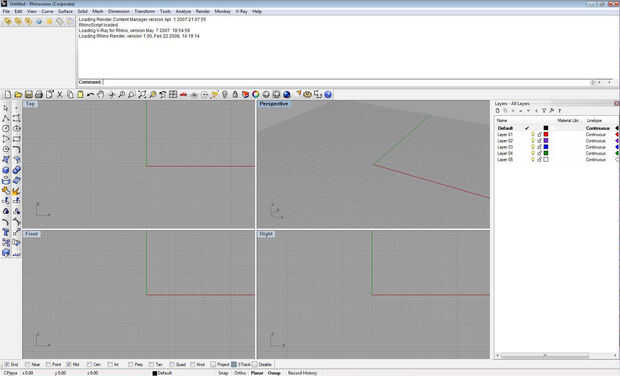

Abra Rhino.

Paso (2)

Busque en los menús en la parte superior mono (editor de script de Rhino).

Paso (3)

Si no lo encuentras, significa que usted tendrá que ejecutar a la instalación de mono. Cerca de Rhino, ejecuta al instalador y volver a abrir el Rhino. Debería ver mono en la barra de menús.

Paso (4)

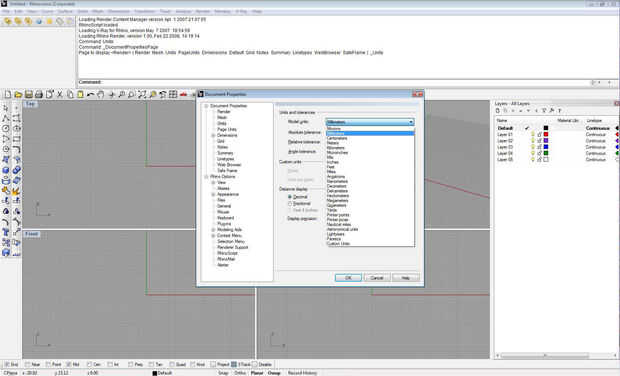

Antes de ejecutar la secuencia de comandos, necesitará configurar las unidades para el archivo. Tipo de unidades en la línea de comandos. Seleccione su unidad de preferencia en el menú desplegable.

Paso (5)

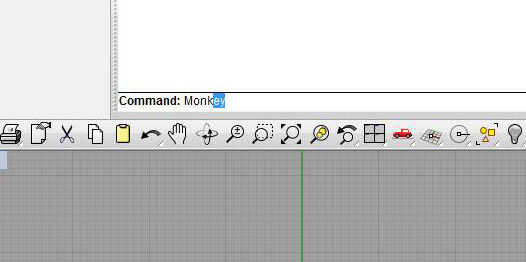

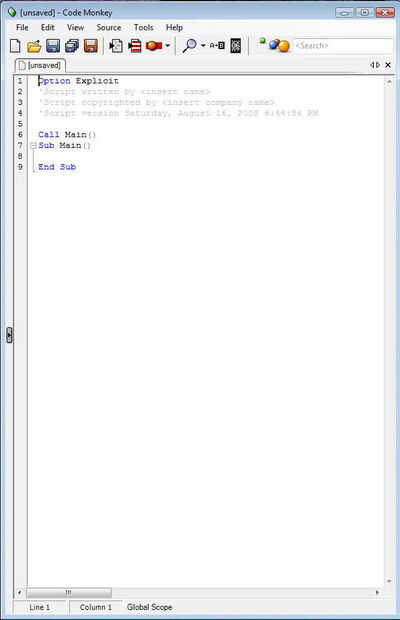

Ahora, tipo mono en la línea de comandos. Debería ver el texto mono está inicializando... y luego debe aparecer una ventana. Este es el editor de secuencia de comandos.

Paso (6)

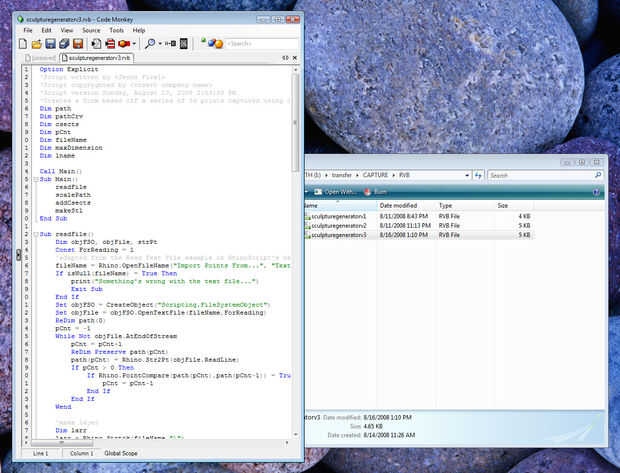

Busque el archivo de script (sculpturegeneratorv3.rvb) y lo arrastramos en la tira de pestaña en la parte superior de la ventana del editor de script.

Paso (7)

Haga clic en el botón ejecutar secuencia de comandos.

Paso (8)

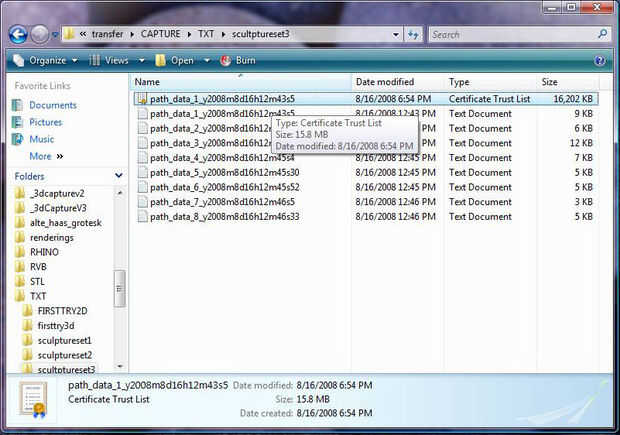

Aparecerá una ventana pidiendo el archivo de texto de punto que se exportó desde el applet. Usted encontrará en la misma carpeta que el exe de la aplicación.

Paso (9)

Se le pedirá en la línea de comandos para entrar en la dimensión máxima. La dimensión estará en el sistema de unidades del archivo, que se establece anteriormente.

Paso (10)

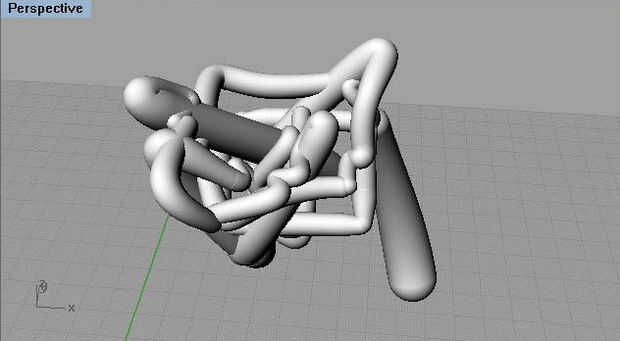

La escultura comienza a dibujar. Para acelerar las cosas, minimizar la ventana de Rhino. Si Rhino no necesita volver a dibujar cada vez que se actualiza su geometría, ejecuta mucho más rápido.

Paso (11)

Cuando se realiza la secuencia de comandos en ejecución, el mono ventana surgirá. Se les pueden restaurar la ventana principal de Rhino.

Paso (12)

Si usted mira en el archivo de texto de punto / directorio del applet podrás ahora ver un fichero .stl con el mismo nombre que el archivo de texto. Este archivo debería estar listo para la impresión por la mayoría de las impresoras 3D.

Paso (13)

Y eso es todo! Puede importar rutas más, o guardar el archivo de Rhino y utilizar para representaciones o modificar a mano.

Usted puede enviar los archivos de stl que sólo ha hecho que 3D impreso. Deben ser aceptables para casi cualquier tipo de impresora 3D.
