Capacímetro (1 / 2 paso)

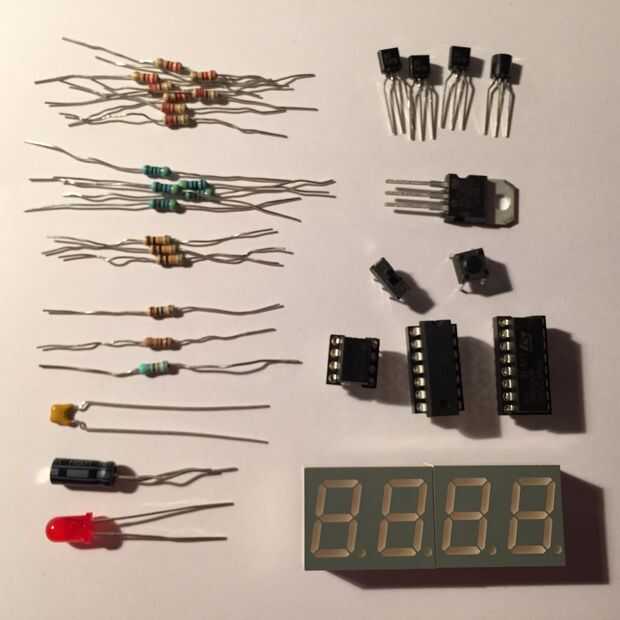

Paso 1: Lista de piezas

• IC

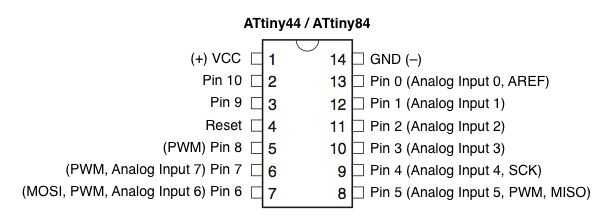

• ATTiny 84 o 44 (16 pins)
• 555 viruta de temporizador
• Registro de desplazamiento (74HC595)
• Regulador de voltaje de 5V (LM7805) o LM317

• Resistencias

• 220R x9
• 470R x4
• 10k x3
• 1M
• 1k (sólo para LM317)
• 330R (sólo para LM317)

• Condensadores

• 100nF x2
• 1uF (sólo para LM317, 100nF lo contrario)
• Al azar para medir

• Otros

• LED rojo
• 4 dígitos 7 segmentos para la indicación (ánodo común), o unidades independientes con 1 o 2 dígitos
• NPN transistor x4
• Pulsador
• Interruptor de DPDT
• Conector de batería de 9V
• Batería de 9V

Total precio < €10
