Paso 4: Hacer el arnés de cableado

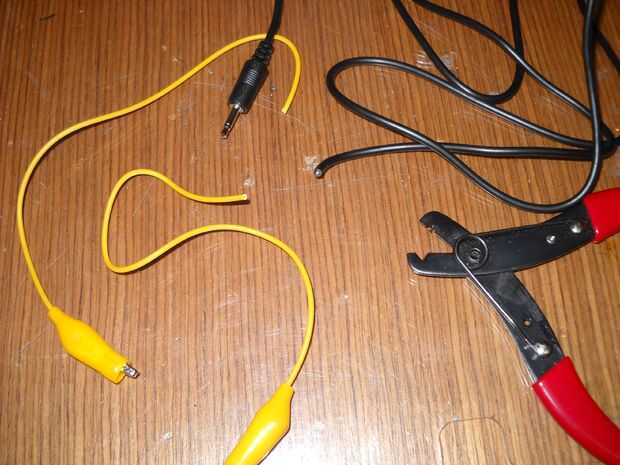

Corte un cable de audio a la mitad. Un cable de audio hace dos interruptores, así que ignora la mitad a menos que usted está haciendo dos.

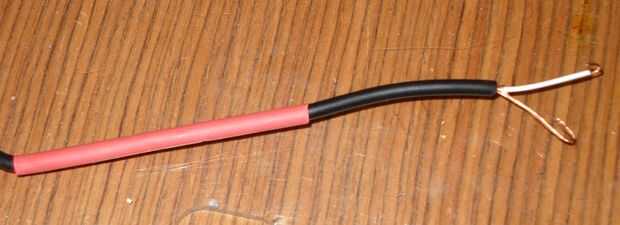

Tira de 1" de aislamiento de un extremo cortado. Tuerza los alambres sueltos para hacer un hilo grande (conductor de barril). Tira de 1/4" del alambre interior y tuerza los alambres internos.
Si está usando un cable estéreo en vez de monoaurales, tienes dos cables internos. Usar un multímetro para decirle que es anillo, punta y conductores de barril. Los conductores del anillo y del barril pueden ser torcidos para hacer un cable monoaurales.

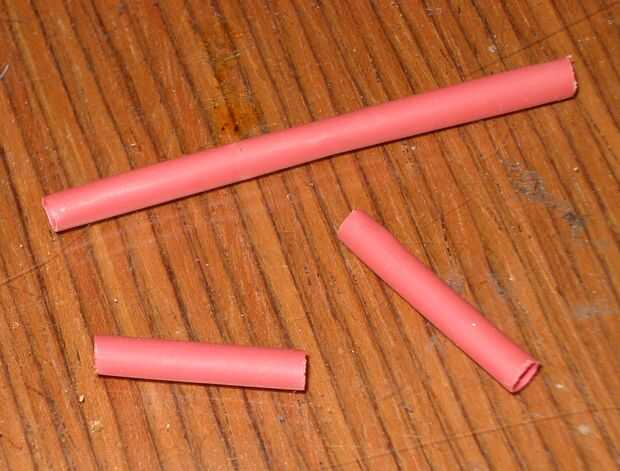

Deslice 1" de la tubería de encogimiento de calor en cada cable de clip y empuje una formas el alambre. Deslice 2" de la tubería del encogimiento del calor sobre el cable de audio y empuje hacia arriba de una manera.

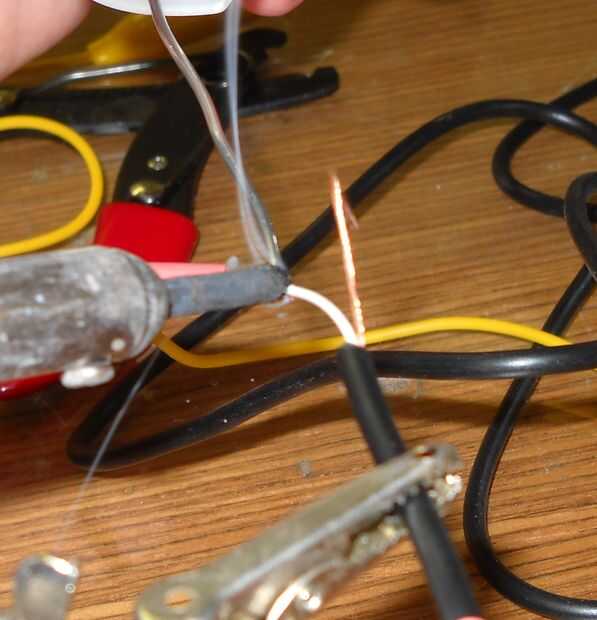

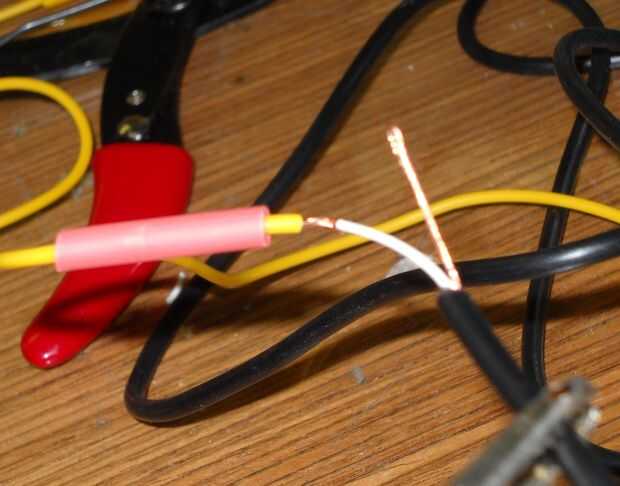

Soldar un cable de clip para el cable de conductor de punta. Suelde el otro clip cable al barril al conductor.

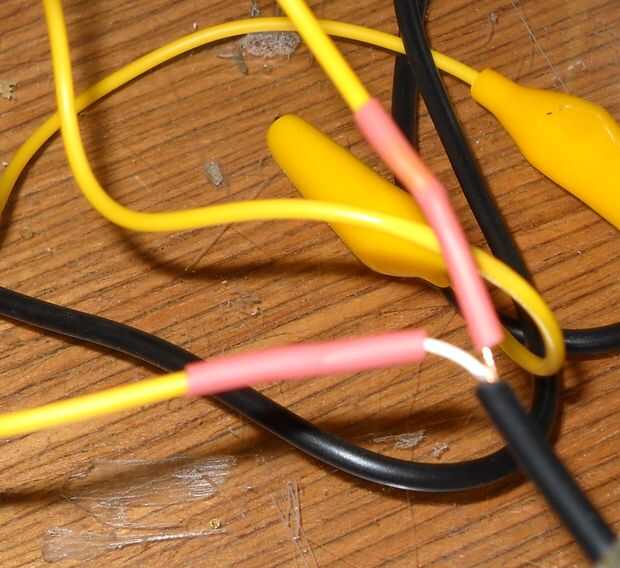

Empalmes de la soldadura de empuje el encogimiento del calor de la tubería en el clip lleva sobre lo expuesto. Utilice una pistola de aire caliente para la tubería del encogimiento y trabarlo en su lugar. Esto evita cortocircuitos eléctricos y aumenta la estabilidad. También podría envolver los empalmes con cinta aislante.
Empuje el encogimiento del calor de la tubería en el cable de audio sobre el abrigo del encogimiento de las puntas del clip. De calor con la pistola de aire caliente para trabarlo en su lugar.
Debe tener un cable de audio que se divide en dos pinza. Yo llamo a esto el arnés de cableado.
