Paso 6: electrónica
El DCV funciona apagado de una fuente de alimentación de 24VDC. Para este proyecto, estoy usando una Black y Decker 24 voltios Batería salió un cortabordes. Mientras probando el DCV para asegurarse de que funcionaba, me di cuenta de la válvula está normalmente cerrado - es decir, se llena cuando está energizado y se activa cuando está en estado neutro de él. Esto es lo contrario de lo que esperaba, pero no te preocupes, un relé y unos interruptores fácilmente pueden rectificar la situación.

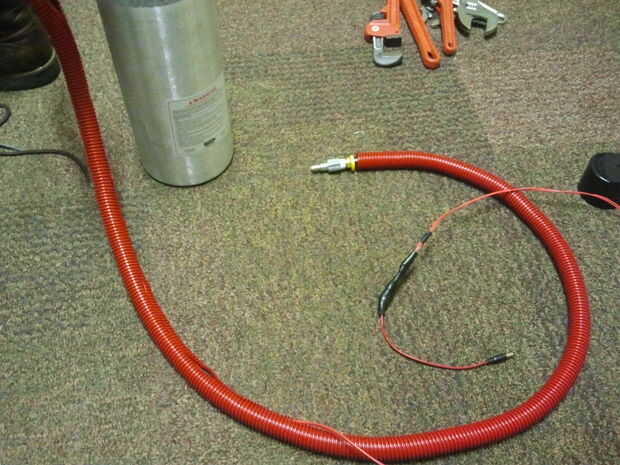

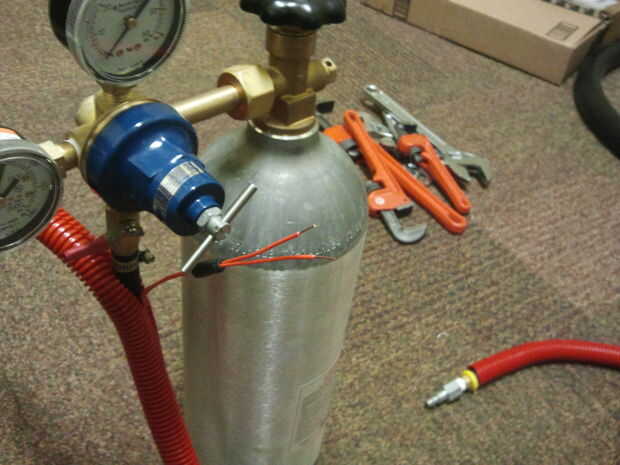

De la batería condensador de ajuste de 24 voltios, deberemos utilizar 2 cables para una consola de tipo. Para la consola, compré una caja de plástico ABS negro (4,7 "x 2.6" x 1,55 ") en que puedo alimentar a todos los cables y hacen la aparición del lanzador limpiador en general. Puesto que todavía queremos mantener el cañón portátil y funcional posible, sugiero utilizar coaxial enchufes/tomas de corriente. Esto le permitirá conectar o desconectar cuando quieras.
Esto puede parecer una observación trivial, pero te aseguro que no es. Desde el producto terminado, sin electrónica, será un poco torpe, cada poquito que ayuda portabilidad o funcionalidad aumentará considerablemente la diversión factor del lanzador. Después de hacer varios lanzadores de este estilo, le garantizo que este es el caso.

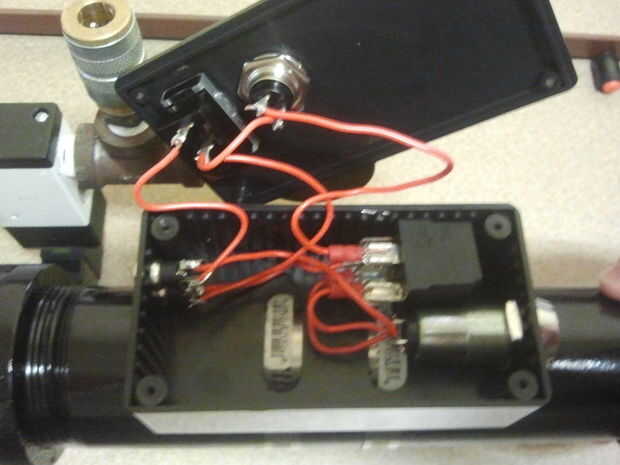

Se puede ver en fotos del proyecto terminado que tengo 3 conectores de coaxial en la caja de la consola. Los cables de la batería se enrutan a través de la primera unión coaxial. A partir de ahí, la fuente de alimentación se interrumpe inmediatamente por 2 interruptores: un interruptor de llave y un interruptor de palanca. La llave es de seguridad. Quería asegurarse de que sólo yo (o una persona autorizada) podría funcionar el lanzador. La palanca es un simple encendido y apagado para el resto del circuito.
La lógica del circuito es simple: tenemos que conseguir el poder para el DCV cuando el gatillo de normalmente abierto está cerrado.

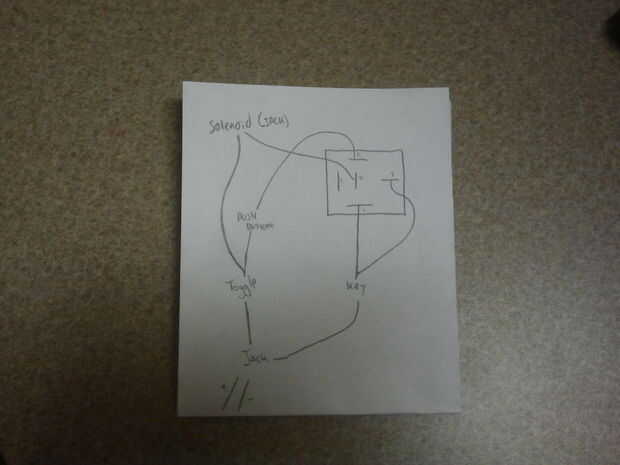

Cuando el gatillo es cerrado, esa corriente acciona un tiro doble relé (como el DCV es alimentado en estado neutral del relé), cambio el DCV de en OFF (no desde la posición al). Por lo tanto, la energía de la batería a través de la conexión coaxial a ambos la actuación y accionado por los lados del relé por medio de paralelismo. Ver mi esquema toscamente dibujado para el diseño que utilicé.
La tercera conexión coaxial es para futuras mejoras. Puesto que está en paralelo con el botón disparador, esto puede usarse para disparo remoto o reubicación del gatillo.
También, con el espacio adicional en el cuadro proyecto, uno podría agregar luces de indicador led para encendido, carga, listo y fuego los Estados.

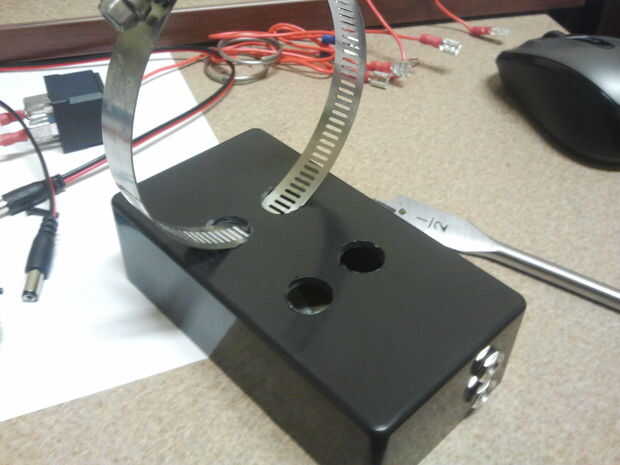

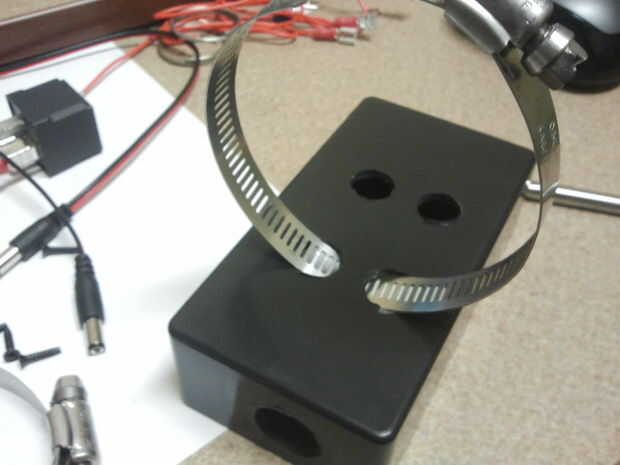

Para montar el cuadro de proyecto al cañón, perforé cuatro agujeros de 1/2" en un rectangular en la parte posterior de la caja que las abrazaderas de manguera a través y alrededor de una sección de la caja. Ver la imagen de los agujeros y espaciado parecía. Gratis entregué mis agujeros puesto que realmente no tienen que ser eso exacto. Asegúrese de que forman un rectángulo terminado (o de lo contrario la caja va a quedar torcido cuando el lanzador). Usted necesita para hacer los agujeros espaciados lo suficientemente para adaptarse a la curvatura "natural" de las abrazaderas de manguera y las abrazaderas todavía necesitan estar bajo un poco de tensión una vez en el lugar. La manguera Abrazaderas utilizadas son 2 1/2" abrazaderas. Encajan muy bien alrededor de la boquilla de 2"(cámara secundaria) y de esta consola.
