Paso 3: Obtener los materiales
A las partes:

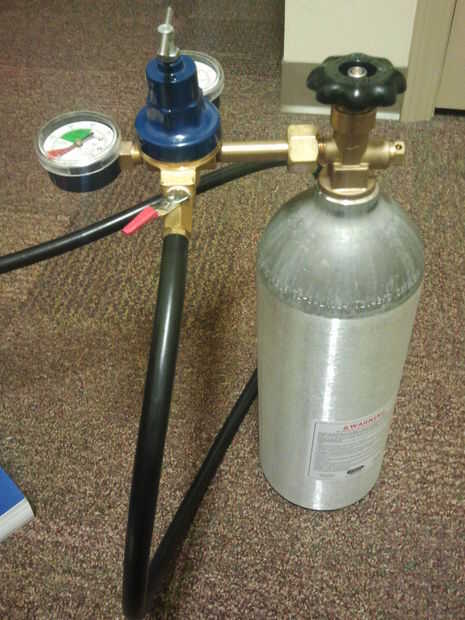

Tanque y conexiones:
-Tanque de CO2 principal. Usé un tanque de CO2 de 5lb de cilindros de Catalina.
-Doble manómetro regulador de CO2 con un accesorio de 3/8" barb
-Unos 6' presión nominal manguera - 3/8" ID
-Abrazadera de la manguera (2); 1/4" a 9/16"
-3/8" manguera de 1/4" NPT macho
-Manguera rápida conecta juego: 1/4" hembra NPT a rápido conectar accesorios a 1/4" NPT macho
-el buje de 2 1/4 "x 3/8" NPT
-3/8" NPT tee
-(2) 3/8" NPT niple de cierre
-1/4 medidor de presión de entrada; 0 - 200 PSI
-buje de la NPT 3/8 "x 3/4"

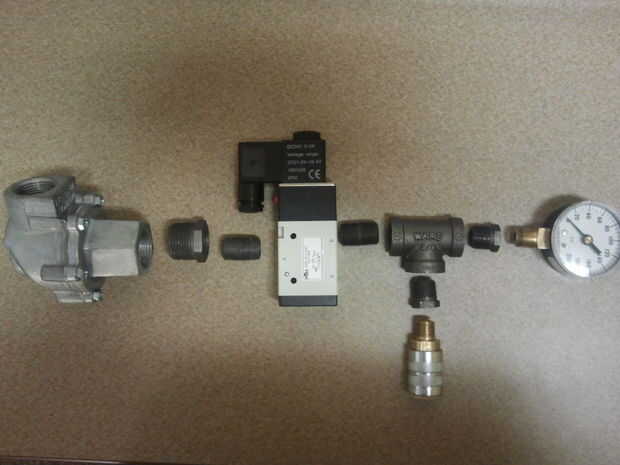

Válvulas:

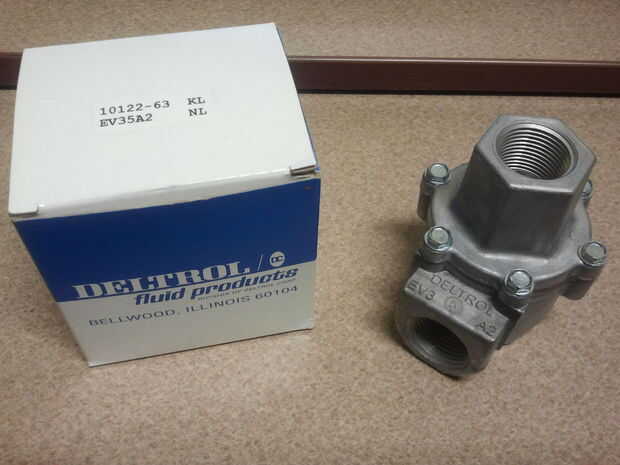

-3/4" NPT QEV
-Válvula de solenoide de 3 vías 2 posiciones de 3/8" NPT

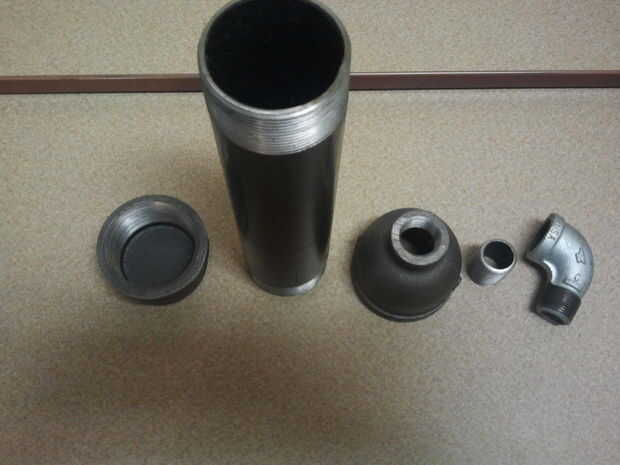

Cámara secundaria:
-3/4" NPT calle codo
-3/4" NPT niple de cierre
-3/4 "x 2" reductor NPT de acoplamiento
-niple con rosca NPT 2 "x 10"
-2" NPT tapa
Barriles:
-3/4" NPT niple de cierre
-buje de NPT de 3/4 "x 1 1/2"
-1 1/2" hembra NPT a hembra cam cerradura manguera
-(sin embargo muchos usted quieren, uno por barril) 1 1/2" macho cam lock manguera a 1 1/2" NPT macho
-Material barril. Estoy usando 1/2" PVC y PVC 1.5"
Electrónica:
-Batería 24V
-Caja/caja del proyecto
-Relé de 24VDC SPDT
-Interruptor de botón momentáneo N.A.
-Interruptor de palanca SPST ON-OFF
-Llave SPST ON-OFF
-conjuntos de conector coaxial DC (3) 2,1 mm - montaje en panel (un juego como en el zócalo y el enchufe macho)
-Aprox. 6 pies split-telar tubería
Cables y conectores según sea necesario
General:
-Teflón (de ser necesario)
-Cinta de aislar
Herramientas:
-Llaves para tubos
-Destornilladores
-Vice
-Wire strippers/herramienta
-Taladro
-Equipos de soldadura
Algunas notas sobre la elección de material:
Usted puede haber notado que no tengo ningún plástico de la pipa del PVC en el lado presurizado del cañón. Opté por usar los herrajes por varias razones:
En primer lugar, el PVC no es realmente que seguro con gases de alta presión. Sí, puede soportar presiones relativamente altas, pero si el PVC se rompe por cualquier motivo, será peligrosamente explosivo. Accesorios metálicos tienen más tendencia a desarrollar "cuchilladas" cuando esté cansado de tal manera. Esto es bueno para su capacidad de cambiarse y para seguridad.
En segundo lugar, cuando el CO2 pasa de un líquido al estado gaseoso, absorbe mucho calor. Por lo tanto, la mayoría de las piezas en el lado presurizado del lanzador puede muy bien convertirse en extremadamente fría. El PVC es muy quebradizo con el frío. Utilizando PVC aumentaría considerablemente el riesgo de lesión del usuario. Sería un accidente esperando a suceder.
En tercer lugar, metal tubo puede soportar abuso, transporte y alta presión. Es general más estable. El único problema con metal es que es un poco más caro y su pesado.
Si usted desea utilizar PVC, adelante. No detenerte. Sólo ser conscientes de los riesgos asociados.
