Cañón neumático accionado por Arduino controlado por Android (3 / 11 paso)

Paso 3: Construir el cañón

** Nota de seguridad: PVC no está diseñado para utilizarse con presión de aire.  Si el PVC está dañado y se aplica presión de aire, el PVC puede explotar soltando metralla.  Para este proyecto, se recomienda utilizar un tanque diseñado para contener la presión de aire.  Si utiliza PVC, lo haces a tu propio riesgo **

Tanque de presión:
En estos tanques se utilizaron cámaras de bicicleta con válvulas Presta.  Válvulas presta fueron elegidas principalmente porque ya teníamos una bomba de bicicleta bien diseñada con válvulas Presta, sin embargo, la tuerca de seguridad que incluyen también hace más fácil fijarlos al construir el tanque.

1. Taladre un orificio de 1/4" en el centro de la tapa de extremo de PVC de 2".
2. Corte la válvula de la llanta de bicicleta.  Corte el tubo por lo que mantiene un círculo de goma 1 1/2" de diámetro alrededor de la válvula.
3. aplicar epoxy plástico y la goma alrededor de la válvula en el interior de la tapa de extremo.
4. Empuje la válvula por el orificio que ha perforado en la tapa, con la válvula apuntando lejos del final que se pega a la tubería.  Asegúrese de que el epoxi forma un buen sellado todo el camino alrededor de la goma.
5. no Asegúrese de que epoxy sobre el tornillo en la parte superior de la válvula Presta.
6. tratar de que el epoxi en el orificio taladrado, entre el PVC y los hilos de rosca de la válvula.
7. Atornille la contratuerca Presta, manteniendo la válvula en su lugar mientras las curas de epoxy.

Una vez instalada la válvula, puede comenzar a construir el cañón.

1. usted necesitará las siguientes longitudes de PVC por barril:

1-18" pieza de PVC de 2"
1-12" pieza de PVC de 2"
3-4" pieza de PVC de 2"
2-2" pieza 1" PVC
1-18" pieza 3" PVC

2. Comience en el extremo con la válvula que acaba de instalar y trabajar nuestro camino hacia el cañón.
3. cuando se utilice cemento de PVC, siempre aplique el imprimador a ambas piezas, luego aplicar el adhesivo en ambas piezas.  Rápidamente Presione las piezas juntas y gire el conjuntos 45 grados sin dejar de mantenerlos cerca durante 30 segundos.  Rotación del tubo asegura la buena cobertura del cemento, y debe tener las partes para garantizar que el cemento no empuja el apart.  No utilice cemento de PVC en un área mal ventilada.
4. pegar la tapa con la válvula instalada sobre la 18" pieza de PVC de 2".
5. Pegue un acoplador de 2" en el otro extremo de la PVC de 18".
6. Pegue una de 2" a 1" reductor de buje en el otro del acoplador.
7. pegue 2" pieza de 1" PVC en el casquillo reductor.
8. Pegue un adaptador de PVC de 1" sobre 1" PVC

Ahora, trabajando el doble de barril:
9. Pegue las 2" a 3" PVC adaptador de acoplador en un extremo de la 18" pieza de PVC de 3".
10. pegue 4" pieza de 2" de PVC en el otro extremo del acoplador.
11. Pegue un acoplador de 45" en el otro extremo de la PVC de 4".
12. pegue 4" pieza de 2" de PVC en el otro extremo del acoplador 45".
13. Pegue un 2" pvc codo de 90 grados en el extremo de esta pieza.
14. pegamento de 4" pieza de 2" de PVC en el codo.
15. Pegue un acoplador de 2" en el otro extremo de esta pieza.
16. Pegue una de 2" a 1" reductor de buje en el acoplador.
17. pegue 1" pieza de PVC en el casquillo reductor.
18. Pegue un adaptador de 1" en el extremo de este trozo de PVC.

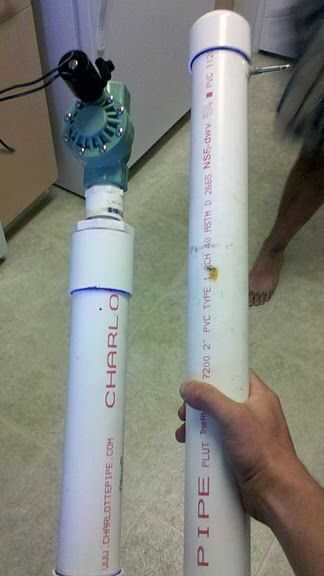

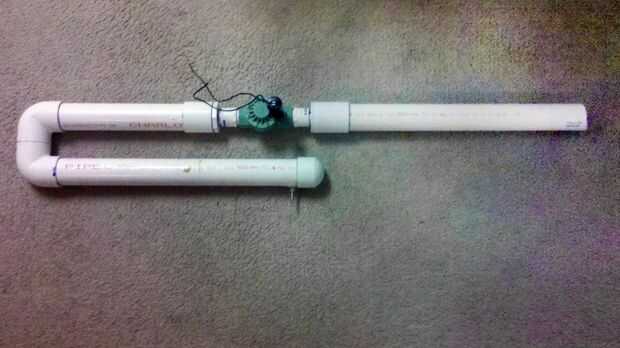

Si todo va según lo planeado, ahora tienes 2 piezas de PVC: un tanque de presión y un barril.

1. Retire el solenoide (pieza negra) de la válvula del aspersor en línea.
2. Aplique cinta de teflón en los extremos de ambas piezas roscadas de PVC.
3. Atornille la válvula de ambos tubos.  Asegúrese de que el aire fluye a través de la válvula en la dirección de las flechas ubicadas en la parte inferior de la válvula.
4. Asegúrese de que las juntas estén bien apretadas y ajustan su orientación para asegurar que el cañón se apunta en la dirección deseada.
5. Vuelva a instalar la válvula solenoide.

Repita los pasos anteriores para construir el segundo barril.

Ahora está listo para la electrónica de control!
