Camuflado de Libertador de la fuente de alimentación (2 / 8 paso)

Paso 2: Haga el soporte de enchufe.

Muy bien, así que lo primero que vas tiene que hacer es hacer un soporte para montar tus tacos de pared de conexión a tierra. Esto los mantendrá por lo que ambos pueden conectarse a ambas tomas al mismo tiempo.

Una ves fue cortar con un cortador láser Graffiti Research Lab amable lo suficiente como para permitirme usar. Te recomiendo mendigar, pedir prestado o robar un cortador láser. De lo contrario, puede utilizar una Dremel para cortar los soportes. Mi primer montaje se realizó con una Dremel, así que sé que es perfectamente factible. Sólo tardará un poco más trabajo.

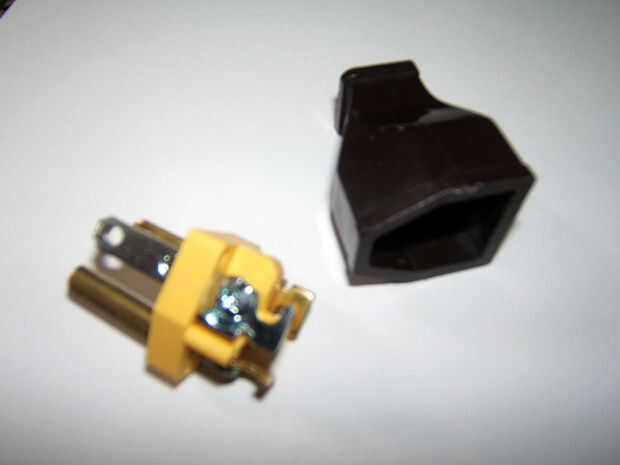

Primero desmontar los tapones. Observe que hay tres dientes y un soporte que sostiene recta. Se necesita todo esto. Sin embargo, en este punto deberá desmontar completamente.

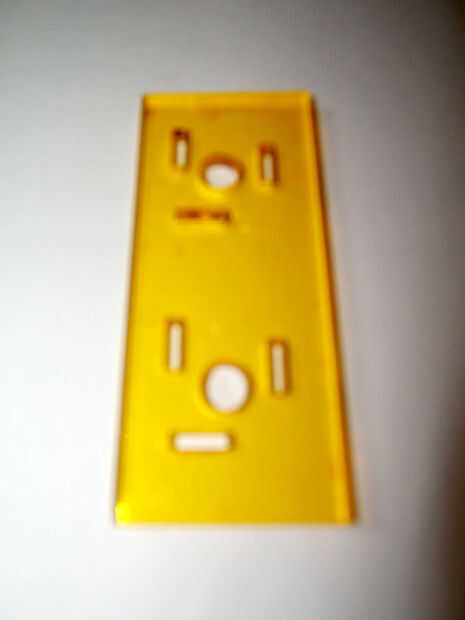

Básicamente, cada clavija en el enchufe tiene una pequeña muesca en la parte inferior por lo que puede coger en algo y sostenerse en su lugar. Por lo tanto, el objetivo aquí es cortar los agujeros para que cuando cada uno de los tres dientes se resbaló y el soporte de volver, lo harán toda la línea recta. Esto le llevará algún ensayo y error.

Para las mediciones he incluido un diseño aproximado rápidamente se burlaron hasta en Photoshop (por desgracia el archivo era corte por láser de no es más). Vas a querer medir su enchufe para usted mismo.

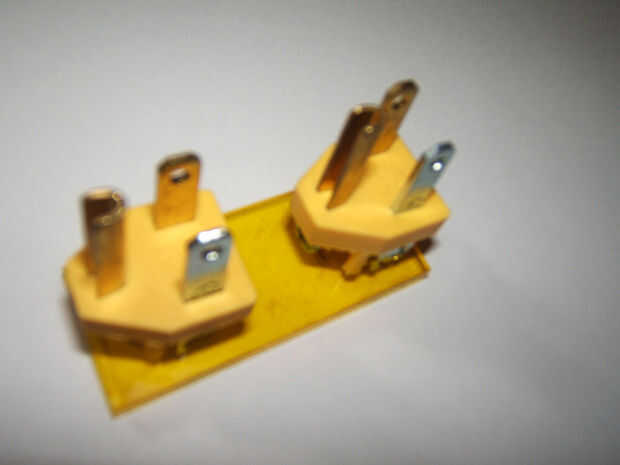

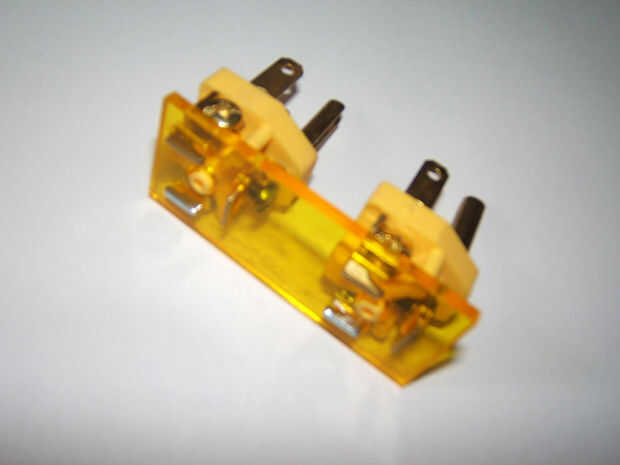

Una vez todos los agujeros se cortan y todos tres dientes están trabadas en el marco del lucite, luego vas a querer deslice en el soporte amarillo que sostiene los tres dientes en su lugar. Tenga en cuenta que cortar un círculo en medio de la Junta. Esto es para que el soporte puede presionar al ras con el tablero (ya que el soporte tiene una pequeña protuberancia redonda en la parte posterior).

Una vez ambos enchufes estén en su lugar y parecen que la línea recta, entonces vas a querer ver si encajan en una toma real.

NO LOS ENCHUFE EN UN ENCHUFE VIVO!

Debe tener un zócalo de pared sin usar que no está conectado a nada.

ENCHÚFELOS EN ESO! (como se muestra en la imagen)

Si, como se muestra en la imagen siguiente, el Monte encaja en la toma y pone al ras a él, que son buenos avanzar al siguiente paso. Si no, romper su Dremel y mantenerse en él hasta que lo haga.
