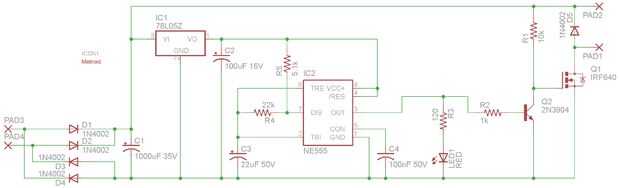

Paso 2: Operación del circuito
La alimentación se compone de las siguientes partes:
diodos 1N4002 x 4 como un rectificador de onda completa para convertir la CA desde el transformador de tren en DC.
1000uF 35V condensador para filtrar la tensión no regulada.
78L05Z regulador de 5V IC
100uF 16V condensador para filtrar el dc de 5V de la fuente para el temporizador 555.
La sección de temporizador incluye:
Temporizador NE555 IC
5.1 resistencia de ohmios k, resistencia de ohmios de 22 k y 22uF 50V condensador que la frecuencia (1.5 Hz) y ciclo de trabajo (55% alta)
tapa de filtro de set-point de condensador de 100nF 50V
Resistencia de 120 ohmios y LED indicador de salida
La sección de salida incluye:
resistencia de 1 k Ohm, transistor de NPN 2N3904 y resistor del ohmio de 10 k como un traductor de tensión para tomar la salida 5V del temporizador y elevarlo hasta el nivel de voltaje de entrada no regulada.
Controlador actual de salida de canal FET IRF640 N
1N4002 diodo (D5) detrás del tambor de frenaje EMF (sin este diodo la retroalimentación de las bobinas de bell puede dañar Q1)

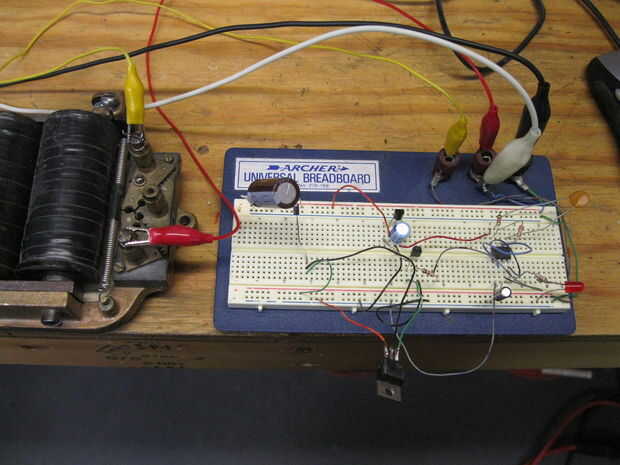

En mis pruebas he encontrado el circuito para trabajar bien de 9Vac - 25Vac además de 6Vdc a 25VCD. Aunque ese rango de tensión toda la velocidad de la campana fue constante e incluso. (Nota dependiendo de la campana que se elija que el rango operativo del voltaje puede variar)
