Camión de juguete Mack AC Bulldog--Parte 5--caja de descarga (8 / 9 paso)

Paso 8: Sujetando la caja en el camión

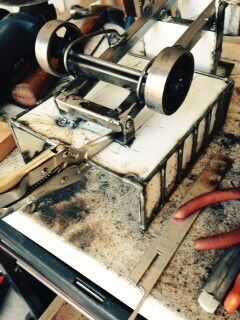

Las bisagras entre la caja y la cama de la camioneta es dos pedazos de barra de 1/8 x 1/2 pulgada doblada para hacer dos "L". Una pierna de la s de "L" esta soldada a la parte inferior de la caja como se puede ver en la foto. La otra pierna ha sido perforada para un pedazo corto de la varilla de 3/16 de pulgada. Taladré un agujero correspondiente de 3/16 de pulgada en los lados del chasis de la camioneta cerca de su extremo posterior, una a cada lado.

En la foto he la caja para el carro y verificar para ver que la caja está alineada con el carro así el cuadro de mira correcto si descansa sobre el camión o elevado en el aire. Es fácil de colocar y soldar uno de la bisagra s "L" a la caja, pero el otro debe colocarse correctamente con pocas posibilidades de error. Usé una aguja nariz tornillo de banco alicates para sujetar la bisagra "L" mientras comprobé doble para la colocación apropiada antes de soldar.

Siempre es un reto para soldar material más grueso de 1/8 de pulgada a 0,030 pulgadas de espesor del metal de hoja. Buena penetración en el material de 1/8 de pulgada se necesita, pero debe tener cuidado de no quemar agujeros en el material más fino. He decidido cuatro soldaduras de buena tachuela son suficientes.
