Camión de juguete Mack AC Bulldog--Parte 5--caja de descarga (9 / 9 paso)

Paso 9: El ascensor

El ascensor hice es manual, pero tiene el aspecto de dos cilindros hidráulicos en un camión real. Se hace de dos horizontales y dos barras verticales de la acción de 3/16 de pulgada.

Observe las secciones cortas de tubería cuadrada de 1/2 pulgada detrás de la cabina. Estos levantar la parte frontal de la caja del camión a la altura de las bisagras de la caja en la parte trasera de la caja, haciendo la caja del carro aparece plano, como debe ser.

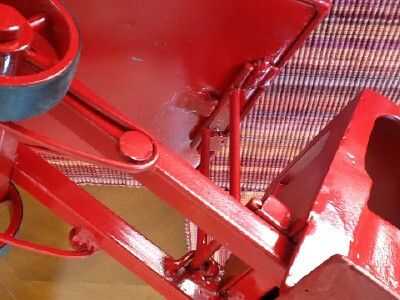

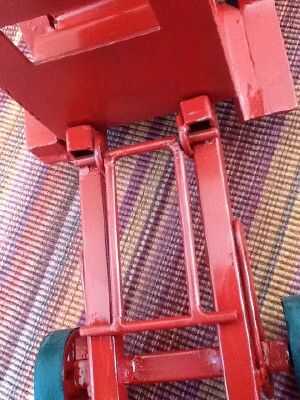

La segunda foto da una imagen de cómo gira la parte inferior del ascensor. Doblar un trozo de varilla de 1/8 de pulgada en una curva y me hizo uno para cada uno de los dos lados. Soldar para hacer una caja de rodamiento delimitada por el marco de la carretilla, el cuadrado de 1/2 pulgada de la tubería mantiene el nivel de caja y la barra curva de 1/8 de pulgada. Aviso donde la elevación es compatible con la caja. Dos piezas de acero actúan como topes para mantener la elevación de deslizamiento fuera el frente de la caja. He añadido una sola pieza corta de la barra detrás de la barra de elevación para mantener la elevación de colocar en su posición hacia abajo prematuramente. También hice unas soldaduras para formar a una especie de rampa. Esto ayuda en el aumento de la caja, deslizando la elevación debajo de la caja. Tierra esta rampa lisa para facilitar su uso.

La siguiente parte de esta serie puede encontrarse aquí.
