Paso 5: Haga el semáforo brazo y Cable de actuador

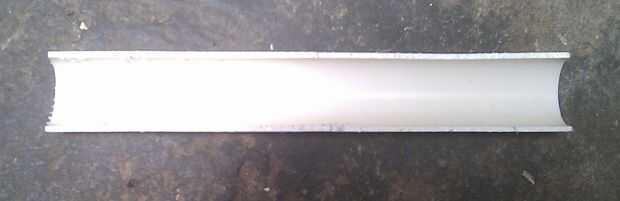

Empieza por el corte sobre una longitud de 20cm de tubo de PVC longitudinalmente (la misma manera que los políticos corte burocrático) a hacer dos donde había sólo uno. Pero ahora son half-pipes, que es agradable y conveniente.
Sierras más tienen aproximadamente una separación de 10cm, cortan así de una dirección primero y luego una vez que usted tiene por lo menos a medio camino, dale la vuelta y partir la otra dirección. Un vicio es una manija para sostener el tubo todavía mientras intenta cortar de esta manera.
Alternativamente, si usted tiene algo más de lujo como una sierra de cinta, puede hacer el trabajo todo en uno ir, dar o tomar unos dedos.
Taladro 3mm orificio de aproximadamente 4cm de un extremo de la tubería de media y en el eje largo de la media pipa.
Empujar una longitud adecuada del tubo de PVC de 20mm en el extremo de la tubería de media una vez que se adjunta.
Perfore un 2,5 mm orificio de aproximadamente 1cm de un extremo y también en el eje largo de la tubería de media. Esto es donde entra el cable del actuador el brazo.
Perfore otro agujero de 2,5 mm a 1cm del final, pero esta vez quizá 1cm fuera del eje y por lo tanto 1cm desde el orificio anterior. Esto es donde el cable irá del brazo, formando un ángulo apretado que va a crear una buena fricción retención para el cable del actuador.
En el metro 2-ish vertical, perfore un agujero de 2,5 mm unos cm hacia abajo desde la parte superior.
Utilice un tornillo de madera aglomerada de 6 x 25 mm para fijar el tubo de medio a través del agujero de 3 mm. Apriete el tornillo de tal manera que el half-pipe debe libremente, pero no de slop del lugar.
Perforar una de 8mm o así grados agujero quizás 45 alrededor del tornillo que sostiene el brazo del semáforo en el vertical y un poco menor que el agujero en el brazo que alimenta el cable del actuador. La idea es que cuando el brazo esté en posición vertical, el cable debe todavía ser capaz de obtener del agujero en el brazo en el agujero en el vertical, sin limitar el rango de movimiento del brazo de semáforo.
Perfore otro agujero de 8mm o menos de 600mm hasta desde la parte inferior de la estructura vertical para el cable de. Si usa un cable de freno de bicicleta, asegúrese de que es suficiente!

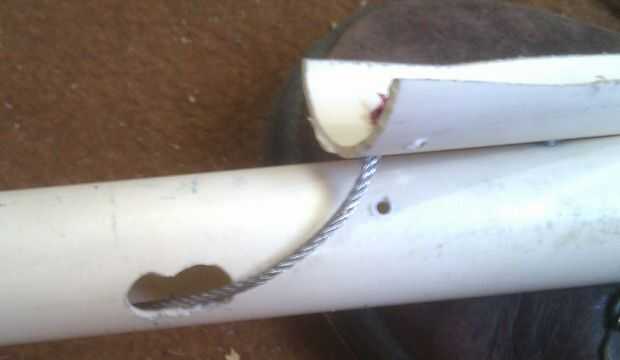

Enrosque el cable, comenzando en el brazo del actuador, y luego en el tubo y luego el otro orificio. Si tienes problemas para sacar el cable el otro orificio, empuje más allá del agujero, luego gire el cable en los dedos en el extremo del brazo y tire de él suavemente hacia atrás. Con un poco de trasteo, el extremo del cable debe pop fuera del agujero.

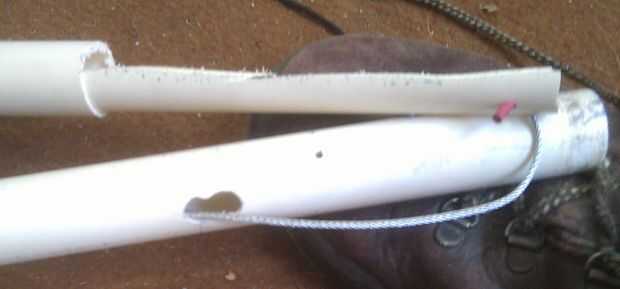

Si usted equivocan, sólo Desatornillar el brazo de semáforo y elegir un nuevo lugar para sujetar el brazo del semáforo por lo que trabajar. Se pueden ver pruebas de mí en las fotos.

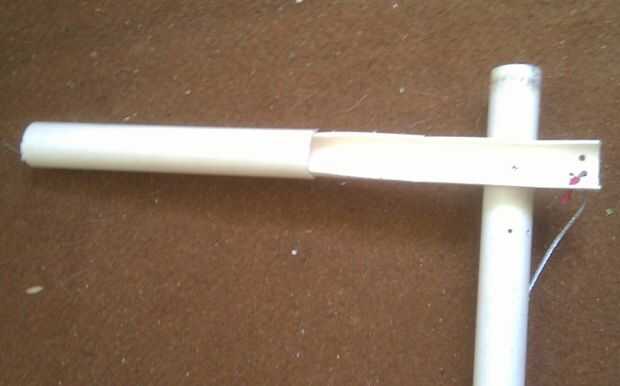

Empujar a una longitud de tubería sobre el extremo del half-pipe, exprimiendo el half-pipe para que puede ser insertado en la longitud de tubería. Esto hace que el brazo más largo (y por lo tanto más visible). También tiene el brazo más pesado para que cuando el cable del actuador no está tensado, el brazo debe ir a ser casi vertical.
Tenga en cuenta que si utiliza cable de 2mm en lugar de cable de bicicleta rotura podría sólo obtendrá 120 grados de movimiento en el brazo. Así es la vida.
Si quiere evitar la interferencia ocasional del brazo de semáforo en la parte inferior, inserte un tornillo en la posición vertical que impide que el brazo pasando por vertical en la parte inferior. Comprenderá lo que esto evita que si le sucede a usted. De lo contrario, ignorar.
