Cambiar el cabezal de corte en su Machimbradora (2 / 4 paso)

Paso 2: Poner las cosas juntas

Este paso es fundamental para conseguir la fresadora de corte cuadrado. Que necesita un indicador de cuadrante con base magnética y algunos latón o acero shim stock. (Usted debe ser capaz de comprar un paquete de variados espesores en su ferretería).

Con el jefe viejo te alineado los cuchillos a la mesa de avance de salida cada vez que usted cambia cuchillos. Con esta cabeza de los cuchillos se fijan en su lugar: se alineen con el cabezal de corte solamente. Así el cabezal de corte debe ser conforme a la tabla de salida.

  • Instale el cabezal de corte nueva, apriete firmemente los bloques.
  • Traer a la mesa de salida hasta lo que se parece a la altura correcta y fíjelo en su lugar. (no crítica, sin embargo)

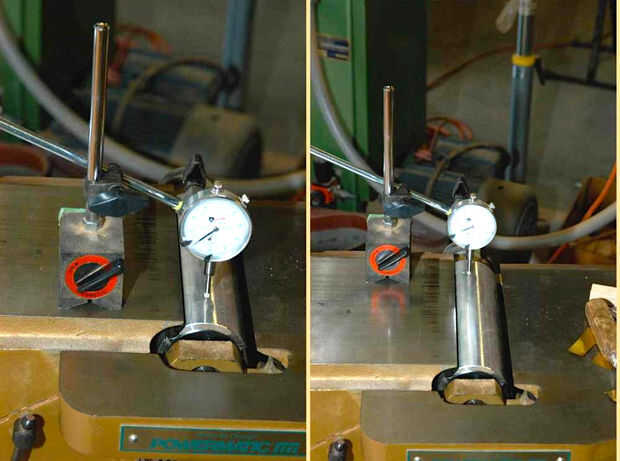

  • Traer el comparador al final cercano de la cabeza. Ajuste su posición hasta encontrar el punto alto del arco de la cabeza.
  • Mueva el dial a cero. (Tengo un metal "flecha" que ajusta a donde está el puntero).
  • Mueva el indicador hasta el final del cabezal de corte y encontrar nuevamente el punto alto del arco de la cabeza.
  • Tenga en cuenta cuántos miles de pulgada la diferencia Lee. Esta es la cantidad de material calza que usted tendrá que poner en uno de los bloques para conseguir que se lea lo mismo que el otro. (En realidad, no necesita mucho porque como subes un extremo de la cabeza, el otro extremo se levante ligeramente demasiado.)
  • Acción de calza ajuste en ambos lados del perno bajo la baja lectura de bloque.
  • Todo apretar otra vez y hacer otra lectura. Era capaz de conseguir la cabeza dentro de. 002" del nivel.
