Cámara infrarroja digital - el camino real (7 / 8 paso)

Paso 7: instalar filtros de congo azul

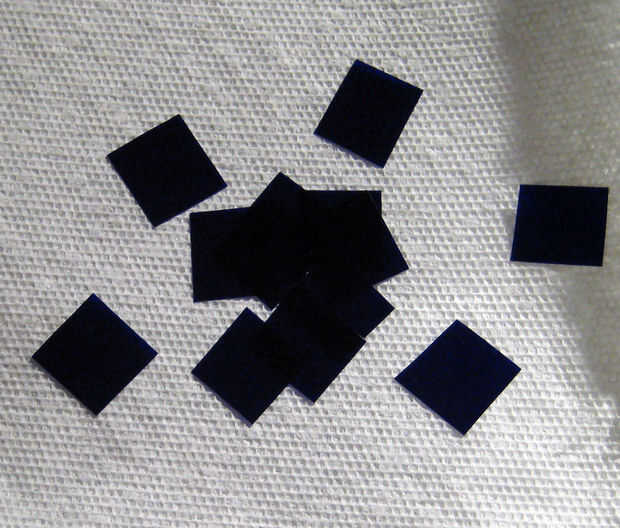

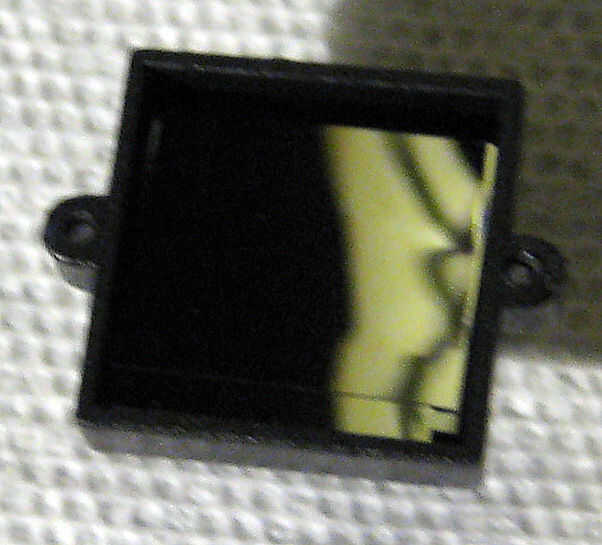

Ahora que queremos instalar un filtro que bloquea toda la luz del espectro visible, sólo permite infrarrojo a la CCD. Hacemos esto poniendo 6 capas del Congo azul gel filtro detrás de la lente. Corte el gel filtro en un montón de cuadraditos que se ajuste perfectamente dentro del conjunto de la lente. Escoger los mejores 6 e instalarlos dentro de la lente antes de montar en el lugar delante del CCD.

El material de que se hace el gel filtro es tipo de frágil y tiende a recoger de rasguños y polvo. En mi experiencia es también sensible a la realidad estática, que es molesto. Llevaba un par de guantes de látex para evitar que cualquier huellas en él, y maneja las plazas con las pinzas. Aún así, tardó 15 minutos para luchar en su lugar.

Otro punto aquí, con algunas cámaras (especialmente agradables onces que tienen zoom), quitar el filtro de bloqueo IR puede desordenar el enfoque automático. Otros conjuntos de instrucciones que he visto recomiendan instalar un pedazo de vidrio ordinario sobre el mismo espesor como el filtro de bloqueo IR que extrajo. No hacer eso, ya que mi cámara fue foco fijo y no muy buena empezar. Pero si usted quiere, la forma más fácil es cortar el portaobjetos de un microscopio con un cortador de cristal al tamaño correcto, y instalar detrás de la lente.
