Cámara infrarroja digital - el camino real (5 / 8 paso)

Paso 5: Localice el filtro de bloqueo IR

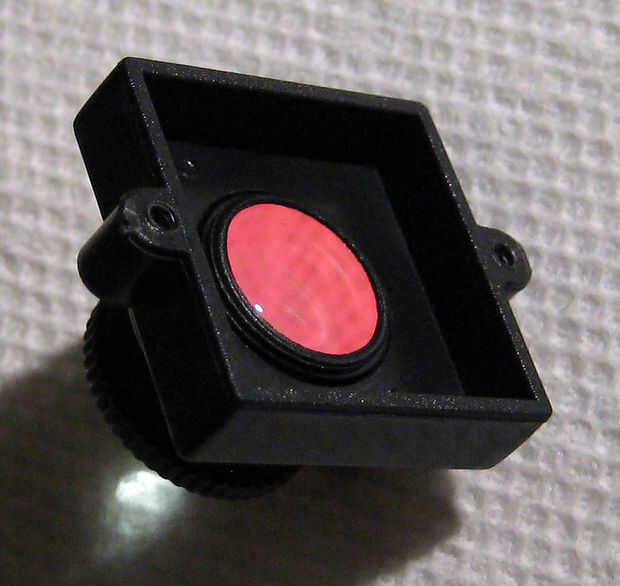

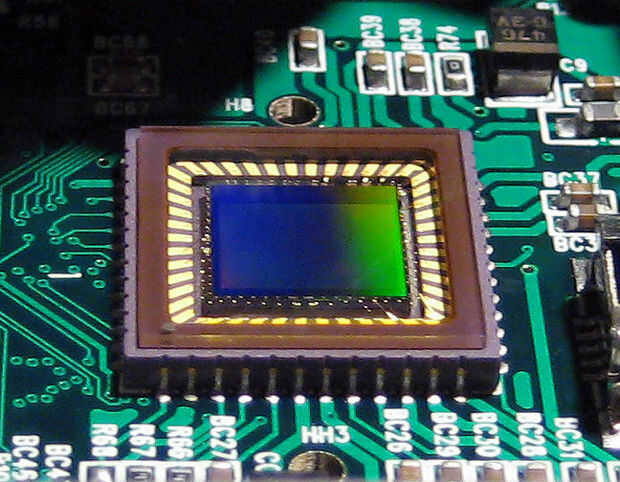

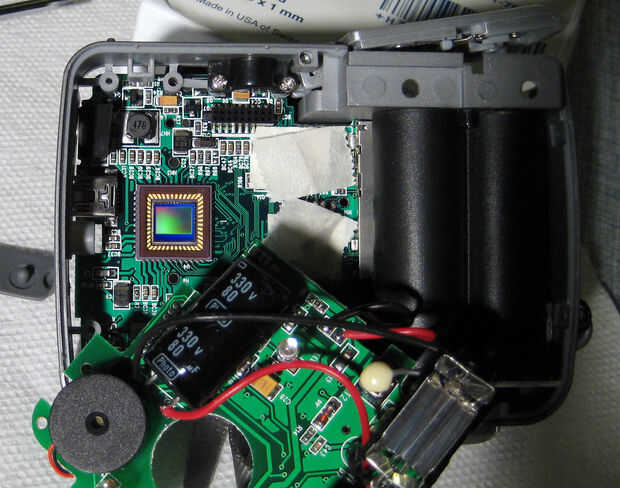

Una vez que has conseguido en pleno de la cámara y encuentra el CCD, estás casi listo para conseguir al negocio. Queremos localizar el filtro de bloqueo IR y eliminarlo. He visto este procedimiento en 3 diferentes cámaras y en cada una el filtro de bloqueo IR estaba en un lugar diferente. Así que no puedo decir exactamente donde va a ser en su cámara, pero es bastante fácil de detectar. El filtro de bloqueo IR es una fina pieza (~ 1mm o menos) de vidrio que da una agradable reflexión azul según el ángulo mantenerla.

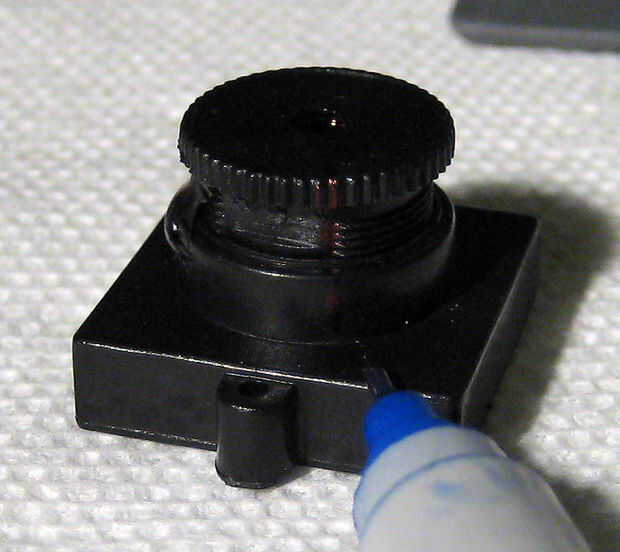

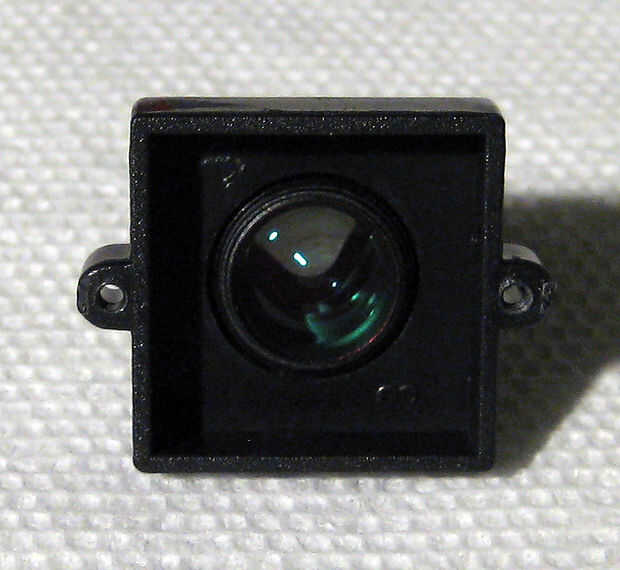

En mi cámara, el filtro de bloqueo IR fue encajado en el conjunto de la lente. Fue el último componente óptico de la lente antes de la CCD. En las otras dos cámaras que he visto desmontado, el filtro estaba directamente delante del CCD. Este es el punto de no retorno. Una vez que el filtro no será capaz de restaurar la cámara a la normalidad. Me tomó un minuto para convencerme de había localizado el componente correcto, y como dije el tenue color azul es el mejor regalo.
