Paso 10: Montaje de la cámara
Ahora que termines con la parte de software, es hora de montar la cámara.
Preparando el Splitter POE:

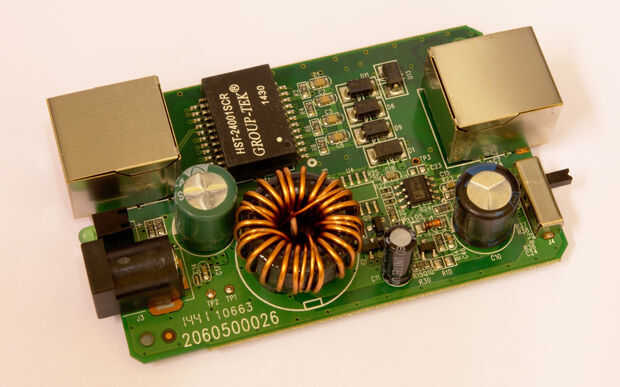

Lo primero que tienes que hacer que tome al POE splitter y crack abrir para quitar su PCB. Usted está interesado sólo en la placa así que usted puede lanzar lejos los plásticos.
Luego necesitas modificar un poco el PCB, empezar por desoldar el conector de alimentación del barril y el interruptor. Luego, tomar los dos cables de puente a hembra y cortarlas por la mitad. En lugar de la toma de corriente de la soldadura de dos de los cables de la mitad del puente en el lado negativo y los dos otros en el lado positivo. La razón para utilizar dos cables de puente a cada lado en vez de sólo uno es aumentar la corriente máxima que pueden entregar.

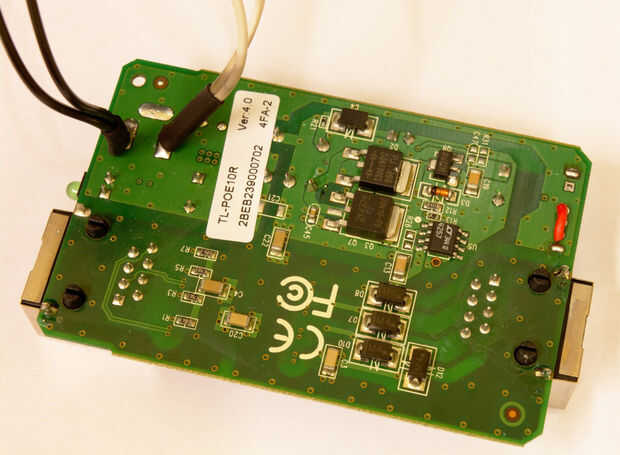

Por último, tomar un pequeño trozo de alambre de la base sólida y la soldadura entre el primer y el tercer contacto de la diapositiva cambiar sólo desoldar (ver segunda foto adjunta). Así se configurará el splitter POE a 5V de la fuente constantemente.
Preparación de la carcasa:

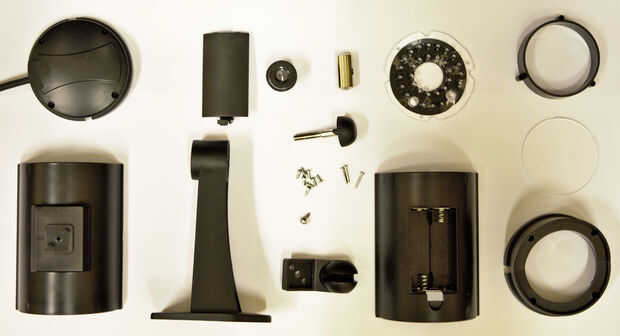

A continuación lo necesario para preparar la cubierta para la cámara. Empezar por desmontar completamente la cámara dummy que vas a utilizar para la vivienda.

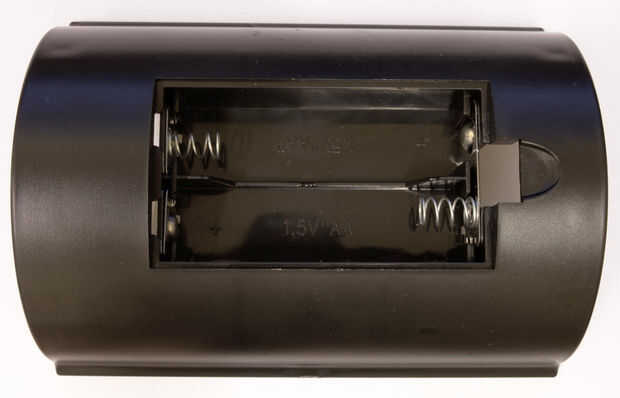

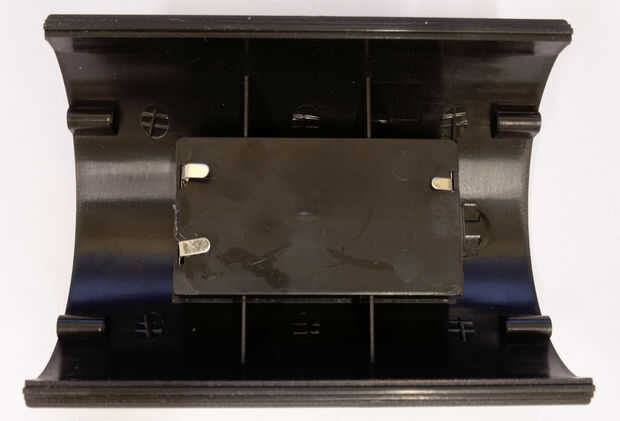

Cuando termines, toma la pieza de la vivienda que cuenta con el soporte de la batería AA en él y usando su dremel cortar alrededor de los bordes para quitarlo. Tienes que quitar el soporte de la batería porque ocupa mucho espacio dentro de la vivienda y con ella de la manera no caben ambos PCB dentro.
Después de eso, necesitará hacer un orificio cuadrado para el conector de Ethernet entrada del splitter POE en la pieza posterior de la carcasa. Así que tome el POE splitter PCB, lugar que en la parte superior la pieza posterior para ver donde exactamente tienes que hacer el agujero (va a estar en la esquina superior derecha, ver foto) y otra vez usando el dremel corta el agujero cuadrado. Por último, compruebe que el conector encaje en el agujero.
Conexión de la frambuesa Pi con el Splitter POE:
Para conectar tu Pi con el splitter POE primero necesita un muy pequeño cable de Ethernet. El cable debe ser alrededor de 9cm incluyendo el RJ45 se conecta. No voy a describir cómo para rizar un cable UTP, porque esto no es el tema de este instructable, pero allí están ya muchos tutoriales en la web que muestran el proceso. Porque la longitud del cable es crítica su tiempo, si usted no tiene éxito al primer intento no te preocupes solo intente otra vez.

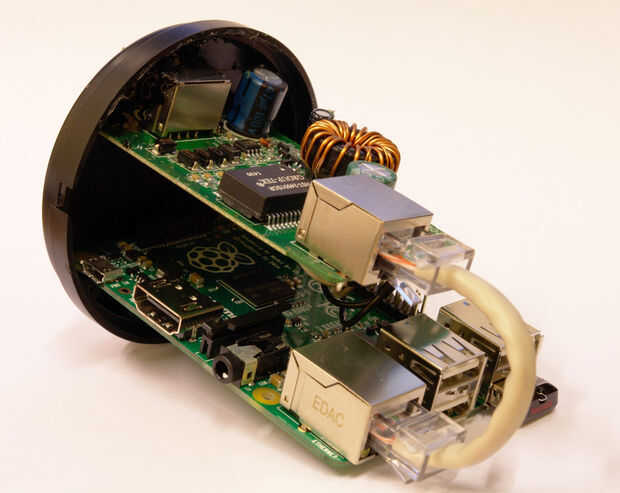

Después de haber prensado y probado el cable de conectar un extremo a su Pi y el otro extremo a la salida de la cortadora de POE, luego doblar para formar una forma de U . Ahora poner los dos PCB en la parte superior la pieza posterior de la caja y verificar que se ajustan. Por último, desconecta el cable Ethernet desde el splitter POE y su Pi, conseguir el splitter POE, fijarla con pegamento caliente y dejar enfriar.
Después de que el pegamento se haya enfriado antes de realizar cualquier otro enchufe en la microSD a tu Pi si no lo has hecho ya. Orden de ir a ganar algo de espacio extra frambuesa Pi va a conseguir energía a través del jefe GPIO en vez del micro conector USB. Para alimentar su Pi aunque la cabecera GPIO Conecte el jumper positivo dos cables a los pines 2 y 4 de la cabecera GPIO, y el puente de dos tierra cables a los pines 6 y 9.
A continuación, conecte los dos PCB junto con el pequeño cable de Ethernet que hecho. Finalmente, enchufe el USB drive para el Pi si no lo has hecho ya.
Fijar el módulo de cámara:

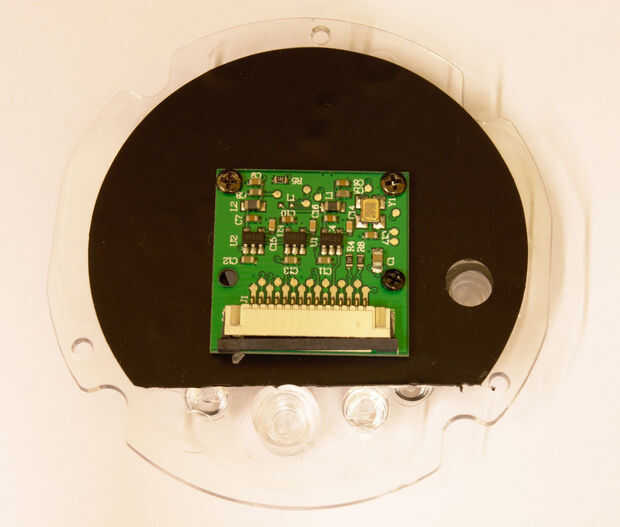

Siguiente paso es conectar el módulo de la cámara a la cubierta. Primero tomar la pieza de plástico con LEDs falsos y poner el módulo de cámara en el agujero marcar se que necesita abrir los agujeros. Taladre los agujeros y usando tornillos seguro en su lugar el módulo de cámara.
Ahora, toma todas las piezas frontales de la carcasa y reagruparlas. Por último, conecte el módulo de la cámara a la frambuesa Pi usando el cable de cinta.
A continuación, obtener la pieza superior e inferior de la carcasa, sujete a la pieza posterior de la carcasa y atornille en su lugar. En el otro lado tornillo en lugar de la parte frontal de la carcasa. Arme las piezas restantes de la base de la vivienda y listo!
