Calzado de generación de electricidad - generación de electricidad a pie (concepto) (10 / 16 paso)

Paso 10: Construcción de un puente diodo

Peizoelectric elementos producen AC cuando se someten a estrés mecánico. Desafortunadamente, los dispositivos USB necesitan DC y no AC. Un diodo es necesario para filtrar y para convertir AC en DC.

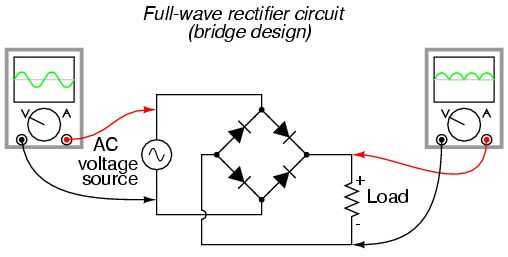

Esquema:

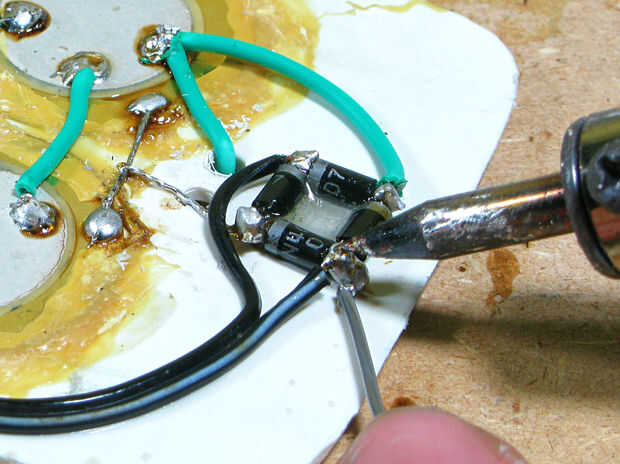

Sólo tienes que seguir el esquema anterior. Los discos de peizo a su diodo de soldadura. Recuerde que AC no tiene ninguna polaridad, puede invertir los cables de cualquier manera. La carga (se muestra como una resistencia) representa su aparato.

De reciclaje:

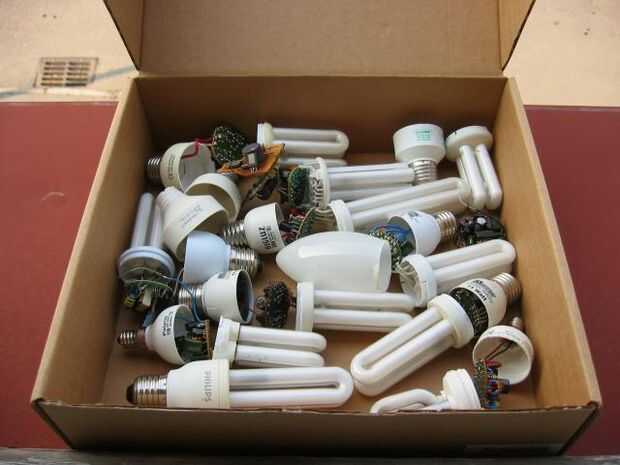

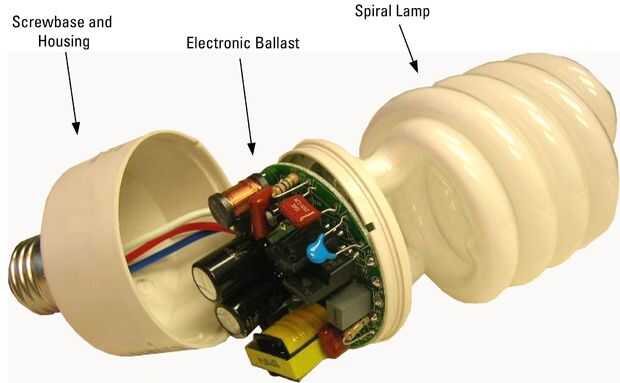

Bombillas CFL contienen balastros electrónicos, cada lastre contiene por lo menos seis a ocho diodos de rectificador. Los diodos son compatibles con nuestro proyecto. Por favor tenga cuidado en desmontar las bombillas CFL, no soy responsable si alguno de ustedes se lesionan.
