Paso 5: conclusión
Por último, recordar lo que está haciendo este chico y es capaz de:
Cuando enciendo el interruptor, el proceso será como:
En primer lugar, el sensor de temperatura va a leer la temperatura del agua en el recipiente, esta lectura de la temperatura se mostrará en la pantalla LCD y el motor servo se posicionará en consecuencia (Servo motores tienen rotación de 180 grados. En mi sketch de Arduino, utilizando la función de mapa (por favor ver mi vídeo de discusión del bosquejo para obtener más información), convirtió el 0-60 grados centígrados grados 0-180 (sentido antihorario) grados de ángulo. Por lo tanto, cuando la temperatura del agua 30 grados Celsius por ejemplo, la hélice del motor de servo posicionará a 90 grados. Cuando la temperatura es de 45 grados Celsius, se mostrará 135 y así sucesivamente. Realmente escribí un código corto para calibrar mi posición de servo motor y encontrar sus posiciones de "0" y "180" grados). En este caso si la temperatura está sobre el punto de referencia, el elemento de calefacción estará apagado y en la pantalla LCD, un comando se escribirá como elemento de calefacción está apagado.
En segundo lugar, si la temperatura del agua en el recipiente es inferior a la consigna, luego el Arduino se conecte la alimentación en el pin 10 y esto permitirá que el elemento de calefacción para activarse. Y en la pantalla LCD, el comando cambiará a calefacción elemento está encendido. Y esto continuará hasta que se alcanza el punto deseado.
La bomba sumergible debe hacer circular ese agua, en este caso sólo está circulando el agua dentro del recipiente y se ejecutará continuamente mientras el adaptador esté conectado al tomacorriente.

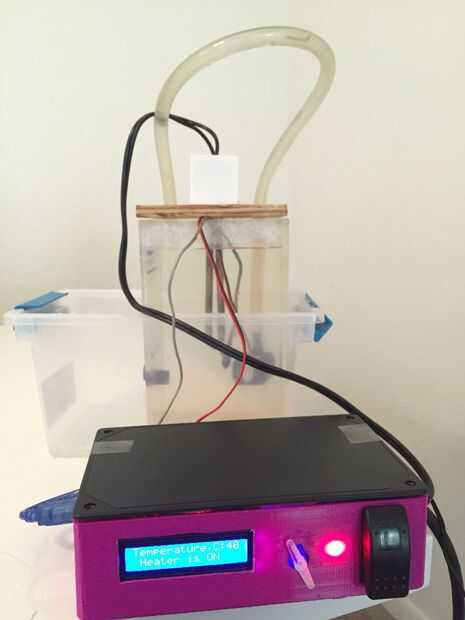

Aquí está un video que muestra el proyecto en acción después de que todos los componentes están montados.
