Calentador de agua solar (4 / 6 paso)

Paso 4: tuberías.

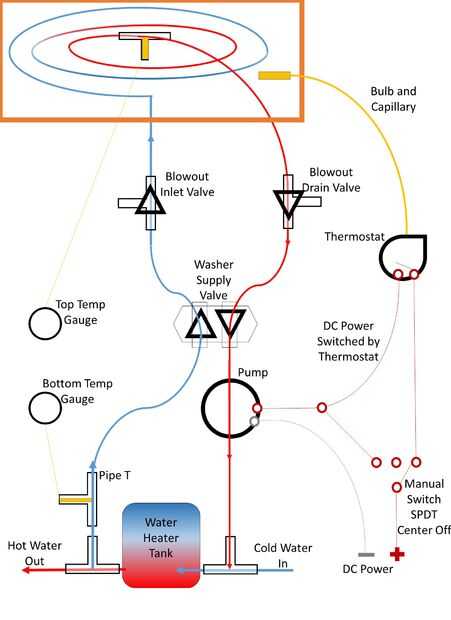

Esto es un bucle abierto recirculación diseño, lo que significa el agua que circula por la bobina es el agua que vas a utilizar.

1. Coloqué una "T" en el lado "hacia fuera caliente" del calentador.
2. Flex de línea funcionamientos de la T a la válvula de suministro de la lavadora (WSV)
3. PEX de WSV a la bobina.
4. El agua fluye a través de la bobina de cobre, PEX entonces al otro lado de WSV.
5. La flexión retornos de línea el agua caliente solar de WSV a la bomba.
6. Flexión de conductores de la línea de la bomba a una "T" instalada en el lado de la "entrada de agua fría" del calentador de agua.

Ya que este es un lazo abierto sistema de recirculación, si las temperaturas exteriores van a congelar desea drenar la batería.

• Si lo desea, agregar una válvula de drenaje y un golpe fuera de válvula encima de la válvula de suministro de la lavadora.
• Instale el golpe hacia fuera de la entrada en el lado de alimentación a la bobina.
• Instale la válvula de drenaje en el lado de la vuelta.
• Ello esta por encima de la válvula de suministro de la lavadora puede aislar la bobina del tanque antes de volar hacia fuera de la bobina.
• Probablemente desee poner un tubito de plástico de la válvula de drenaje a donde quieras el agua drenada para ir, la bobina tiene un par de galones, así que no olvides este paso poco!

¿He mencionado? Utilice tubo de cobre de la bobina. Descubrí que la condensación en el vidrio interior de la caja actúa como una lupa y enfoca un haz de luz concentrada del sol en tubos de plástico. Derretirá lo suficiente que la presión del agua lo soplará. Palillo de cobre!

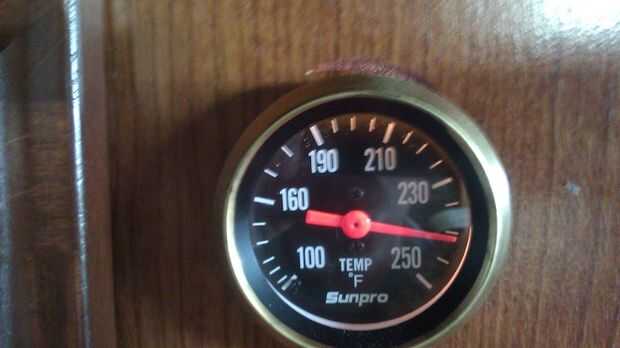

Como se puede ver en mi medidor de temperatura fácilmente había superado 212 grados en la bobina.

• El tanque del calentador de agua parece actuar como un depósito de expansión, así que nada nunca se apagó.

No encontró ninguna diferencia en el rendimiento sin importar si la bomba estaba en el lado de suministro pulsando "arriba" o retorno tirando "hacia abajo". En mi mente sólo tiene más sentido que en el lado del "tirón".

Mi tanque y bomba son solamente cerca de 7 pies de inferior de la caja solar, no sé hasta qué punto podría conseguir lejos con.

Beneficios de usar la bomba EL SID-

1. La cámara de bombeo está completamente sellada al conductor, no hay ningún eje de un motor al impulsor. El impulsor es accionado magnéticamente. Estas bombas son prácticamente impermeables al escaparse. El conductor puede reemplazarse incluso sin apagar el agua.
2. Esta bomba tiene un caudal muy bajo que le da el agua un tiempo bastante largo en el cuadro.
3. Esta bomba sólo dibuja 5 vatios, por lo que se puede ejecutar en un pequeño panel solar de PV y puede tolerar una gama bastante amplia de voltaje controlador ni batería sería necesario.
