Paso 3: Control
Quería que las operaciones que lo analógico mecánico y no digital como sea posible. Hay unos enfoques que usted puede tomar aquí.

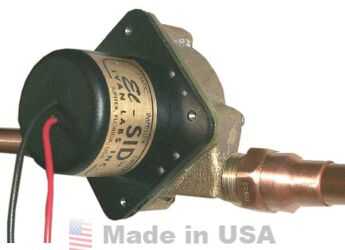

- Pudo conectar la bomba ELSID directamente a un 5W o (más grande) panel solar de PV.
- Esto da un control directo basado en entrada de solar y no es un mal camino por recorrer.
- La velocidad de la bomba será directamente proporcional a la cantidad de energía solar.
Sin embargo, un depósito bien aislado puede tener más energía de calor por la mañana que está proporcionando la energía solar.
- No quería que mi bomba encienda hasta que hubiera hecho más calor en la caja que en el tanque.
- Esto sería mucho más fácil hacerlo con un control solar diferencial digital, pero como dije-, quiero mantener el analógico.

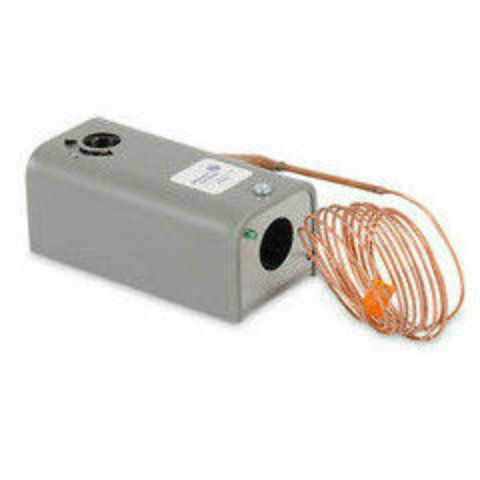

Por lo tanto, utilicé un termostato mecánico con capilar y bulbo. Esto me permite colocar la bombilla "seco" en la caja y el tubo capilar a mi ubicación de control.
- Cuando la temperatura en el cuadro llega a la temperatura preestablecida se enciende la bomba. Me pareció que mi temperatura tanque generalmente hasta 100 grados por la mañana, así que puse mi termostato a 140.
Esto no es perfecto, si empieza la temp ambiente dejando caer la bomba efectivamente mantendrá la caja caliente (que proporciona un nivel moderado de protección de la helada). Puede irradiar mucha de mi energía térmica hacia fuera hasta que el termostato se pone a 140 y se apaga, pero mantiene por lo menos 140 grados en mi tanque.
Usé una válvula de suministro de lavadora (WSV) para aislar la bobina.
- El flujo atraviesa el WSV tanto en el lado de la oferta y el lado de la vuelta.
- De esta manera puedo apagué el agua totalmente a la bobina, que evita que el agua caliente de levantamiento y mi calor se irradia durante días fríos y me permite aislar la bobina si quiero soplar el agua fuera de la bobina completamente.

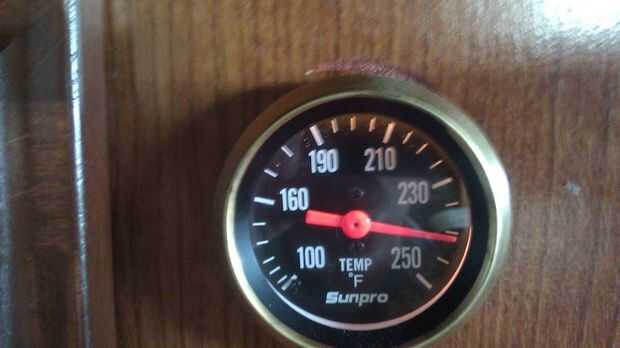

El indicador de temperatura son bombillas instalado "mojado" en tubo "T" s, en el cuadro y en el lado "caliente-out" del calentador de agua.
- Asegúrese de ejecutar las líneas capilares, si Haz doblados o rotos se arruina el calibre.
Instalado un palo doble tiro / centro apagado, así que puedo manualmente sobre-montar el termostato si quiero activar la bomba.
