Calculadora de Arduino Bac (2 / 4 paso)

Paso 2: Construir el circuito

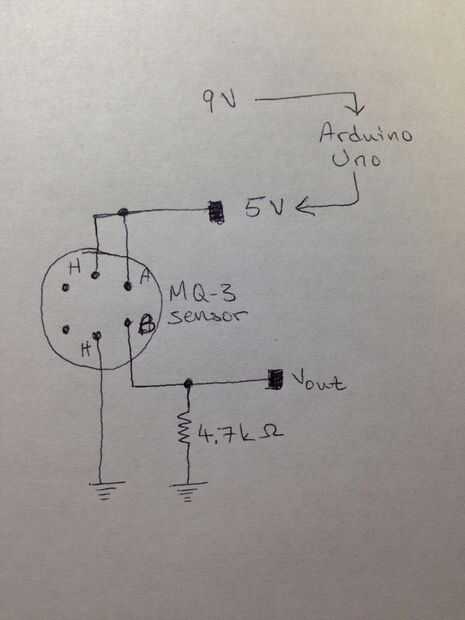

MQ-3 tiene 6 pines y como tal debe conectarse en el cuadro. Los dos pernos que no están conectados a nada se han quedado porque sirven el mismo propósito como los pines A y B.

Con el fin de obtener un 5V de la fuente (ya que el MQ-3 funciona con 5V), usamos el arduino uno como ha construido en 9V a 5V del convertidor.

En nuestro caso, hemos utilizado una resistencia de 4.7 kilohm, puede utilizarse una resistencia diferente, pero calibración será ligeramente diferente.

La Vout se conectará a la entrada para el arduino analógica.
