Calculadora binario de 4 bits (2 / 7 paso)

Paso 2: Cómo funciona - parte I

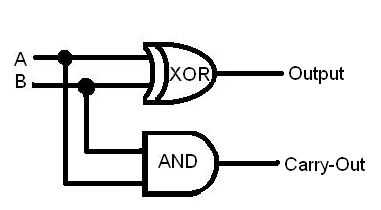

El circuito añadiendo básico es sólo eso, básico!  Consiste en una compuerta XOR y una puerta y darle la salida básica con un poco de llevar.

La puerta XOR es exclusiva para o.  En una regular o puerta, 0 y 0 igual 0, 1 y 1 iguales 0, 1 y 1 igualan a 1.  En una exclusiva o puerta, 0 y 0 igual 0, 1 y 1 iguales 0, 1 y 1 igualan a 0.  Esto es importante porque al agregar 1 y 1 en binario que se obtiene 10, por lo que el lugar tiene un cero, algo que no se puede hacer con una base o puerta.

O BIEN:
A Y B
0 0 0
1 0 1
0 1 1
1 1 1

XOR:
A Y B
0 0 0
1 0 1
0 1 1
1 1 0

Así que ahora, cuando agregue 1 y 0, usted consigue 1, pero Agárrate... Al agregar 1 y 1, se obtiene 0?? No puede ser! Para arreglar eso, es necesario poder tener 1 y 1 10 igual. Bienvenido a la puerta y.  Como su nombre indica, una puerta y es igual a 1 cuando A = 1 y B = 1.  Esto ató en paralelo con la puerta XOR y es poco el servicio para llevar, para que al agregar 1 + 1, usted puede conseguir 10!
