Microcontrolador PIC18F2550 con USB
12 controladores pwm led de MAX7313 para un total de 192 (64 células con 603 leds montados superficie de individuales r/g/b)
Los MAX7313s son en un bus I2C, que controla un número arbitrario de leds muy fáciles. Sólo asegúrese de que si el microcontrolador ejecuta algo que no sea de 3.3v ejecute el bus I2C en el mayor de los dos voltajes! (descubrió la manera dura)

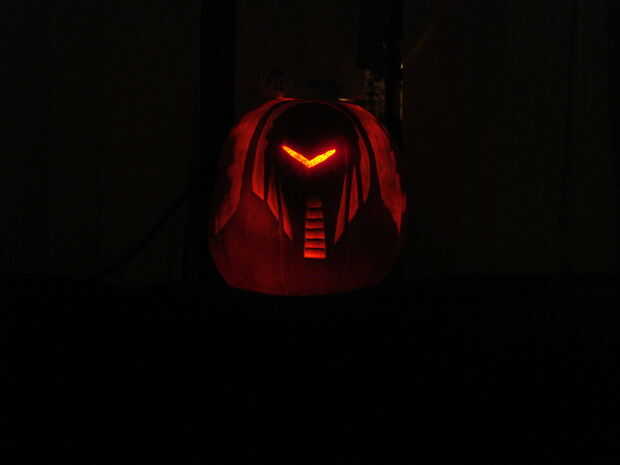

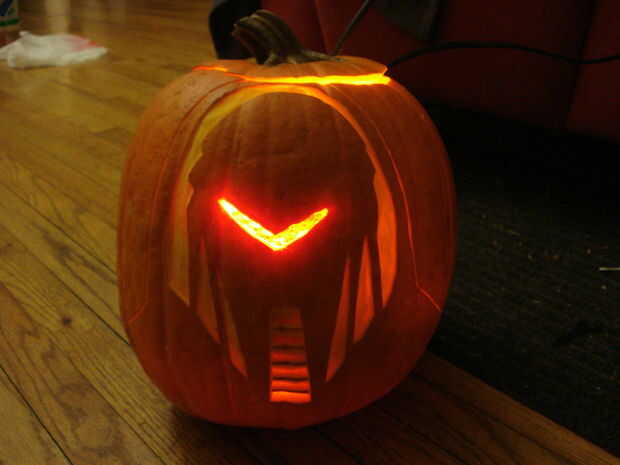

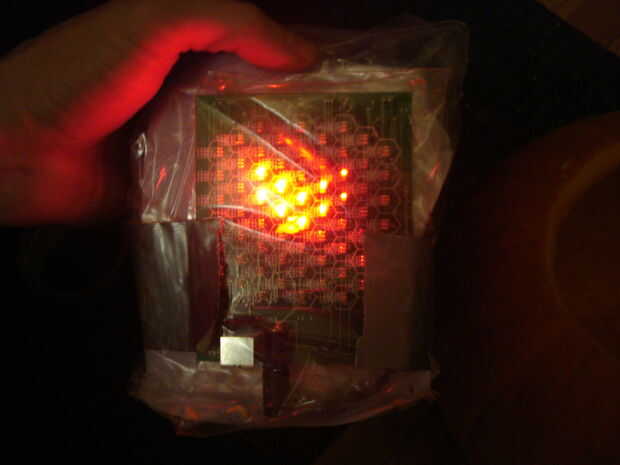

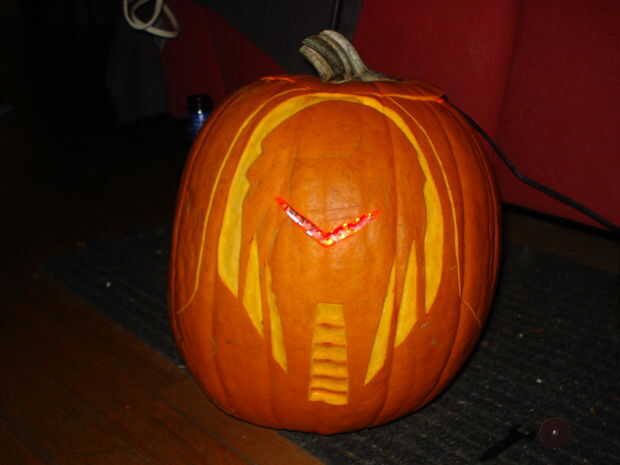

Los leds fueron arreglados en el tablero en un patrón hexagonal, que trabajó realmente hacia fuera bastante bien para el ojo en forma de V de los centuriones de la nueva serie. He codificado sólo el microcontrolador con la secuencia de exploración del ojo para no tener que tener un ordenador conectado.
Aquí le damos algunos videos goofy :)
